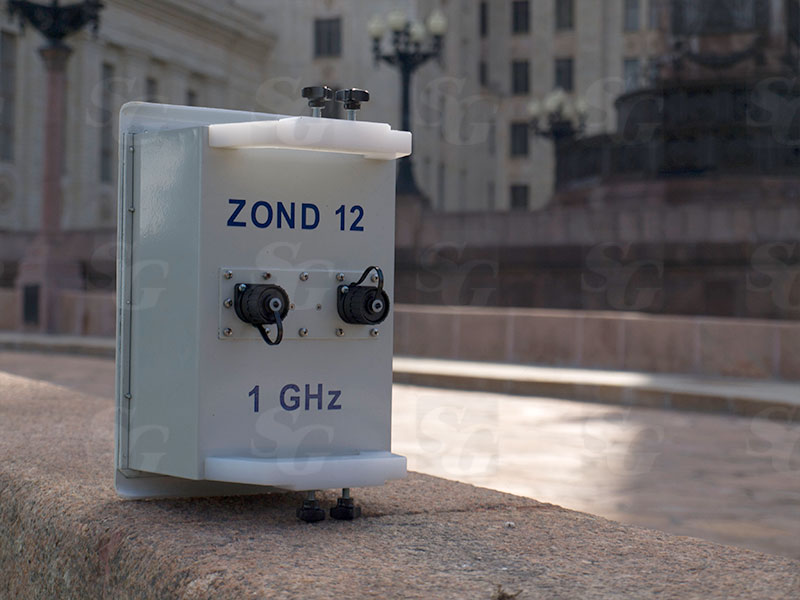

Антенна 1.0 ГГц воздушная, экранированная

Проект «Радарные и Сейсмические Системы» собрал в своей команде лучших представителей современной георадиолокации и сейсмометрии. Опытные специалисты оказывают полноценный спектр сервисных геолого-геофизических, инженерных, консалтинговых и образовательных услуг.

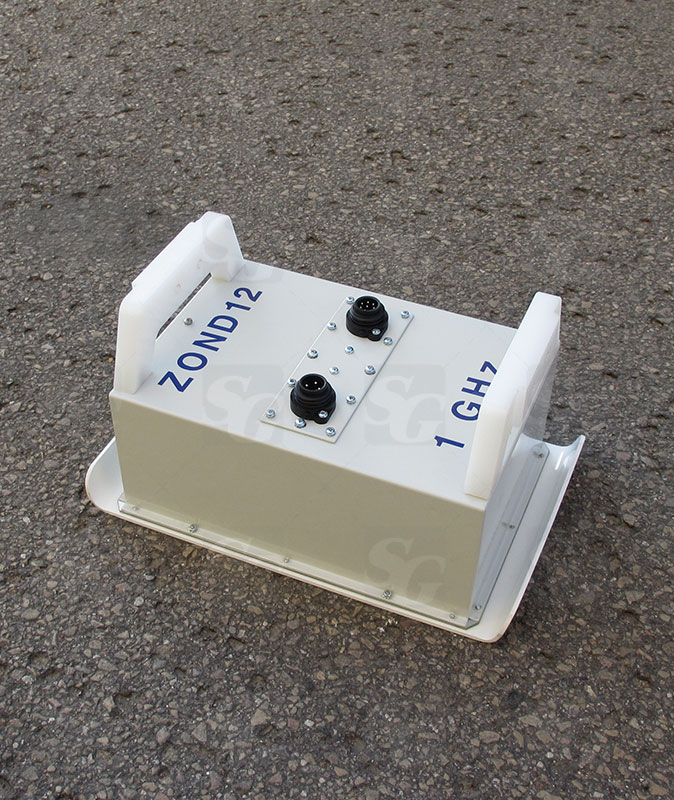

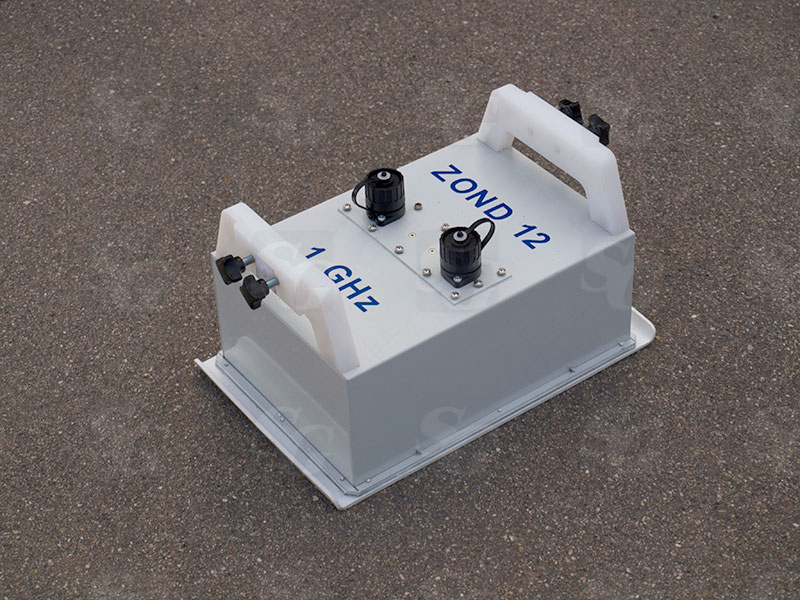

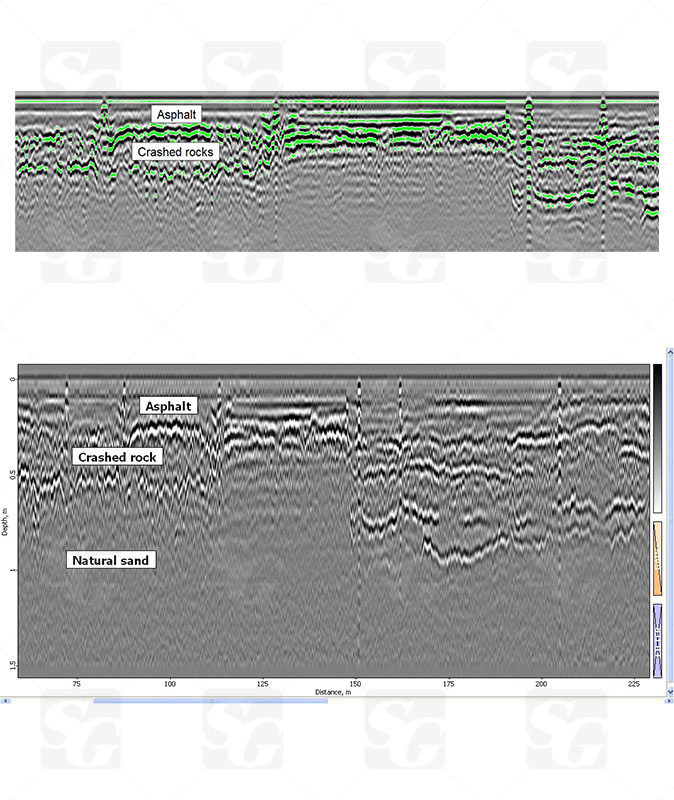

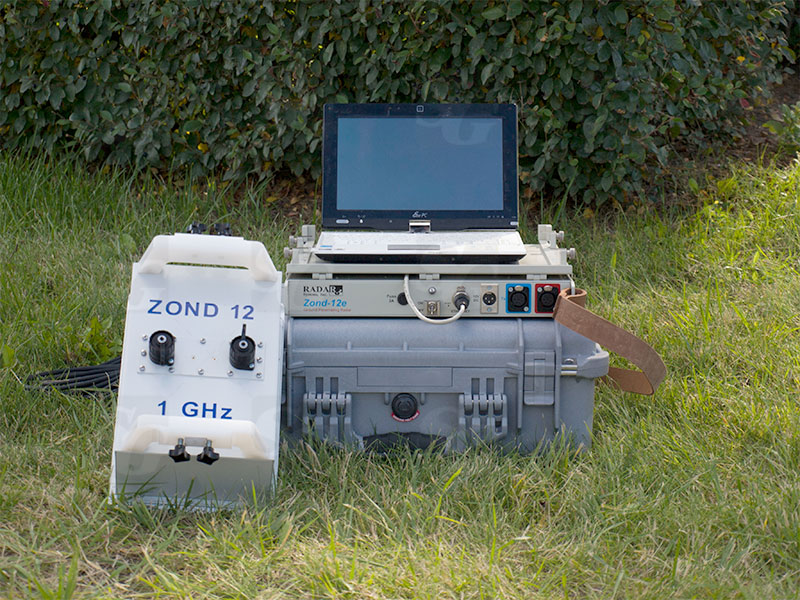

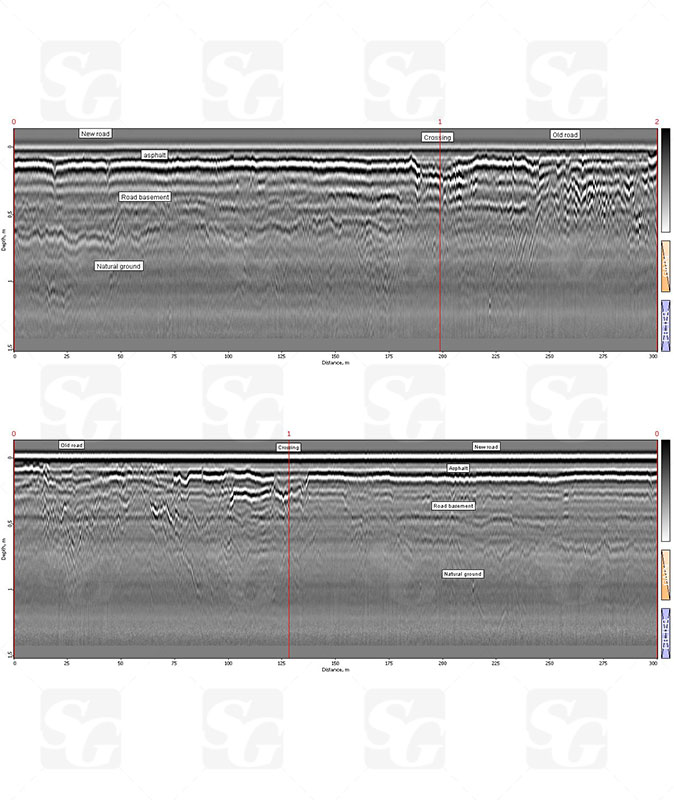

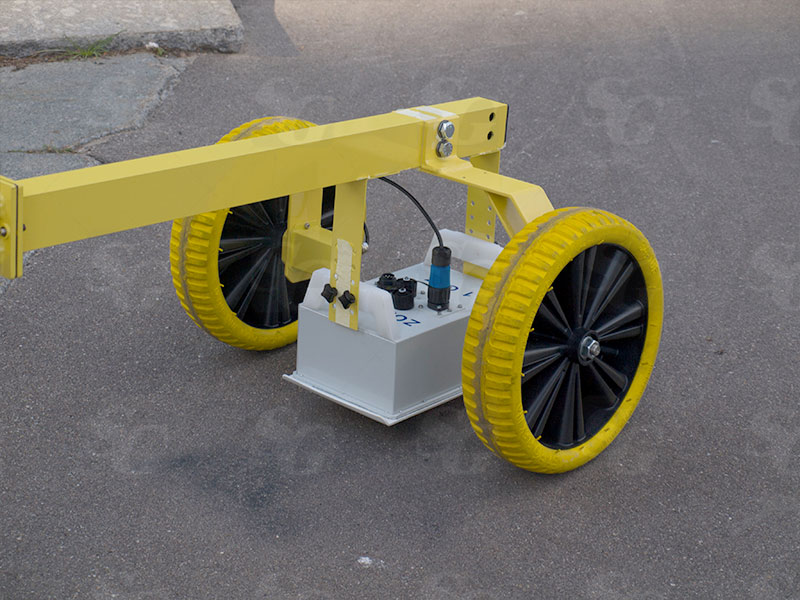

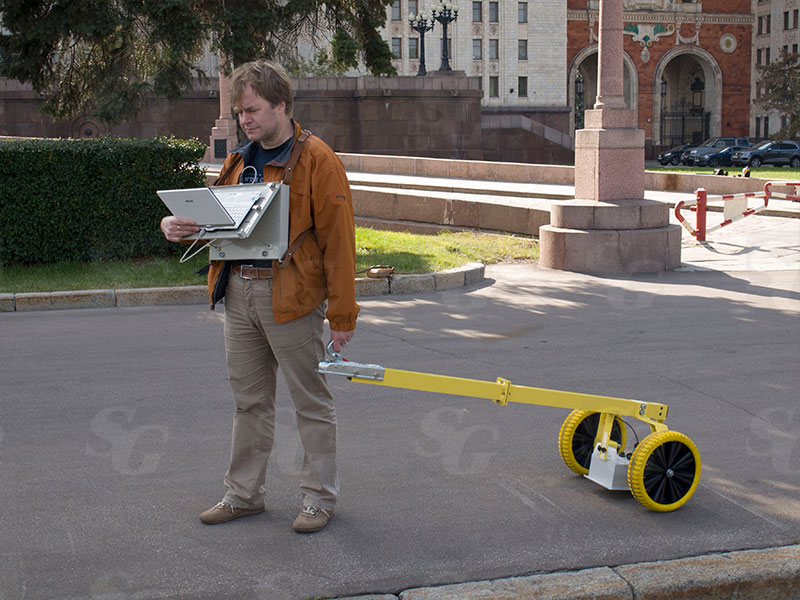

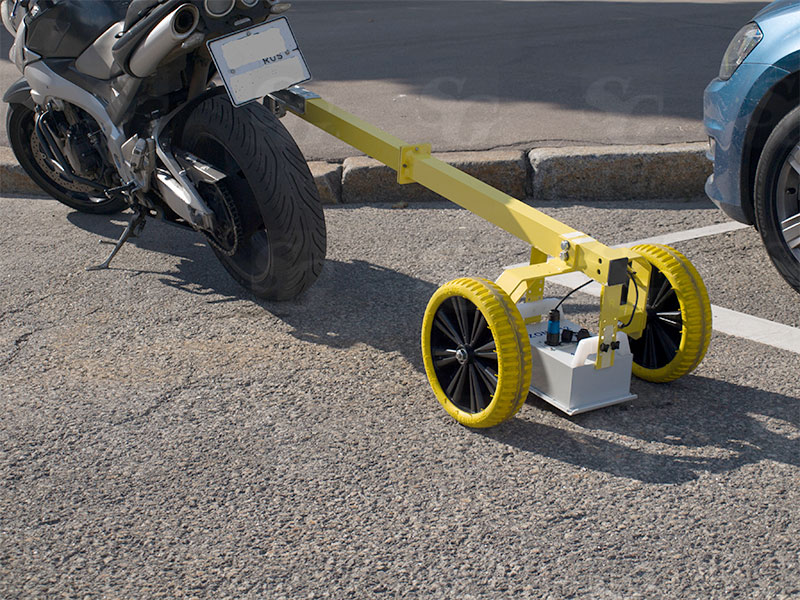

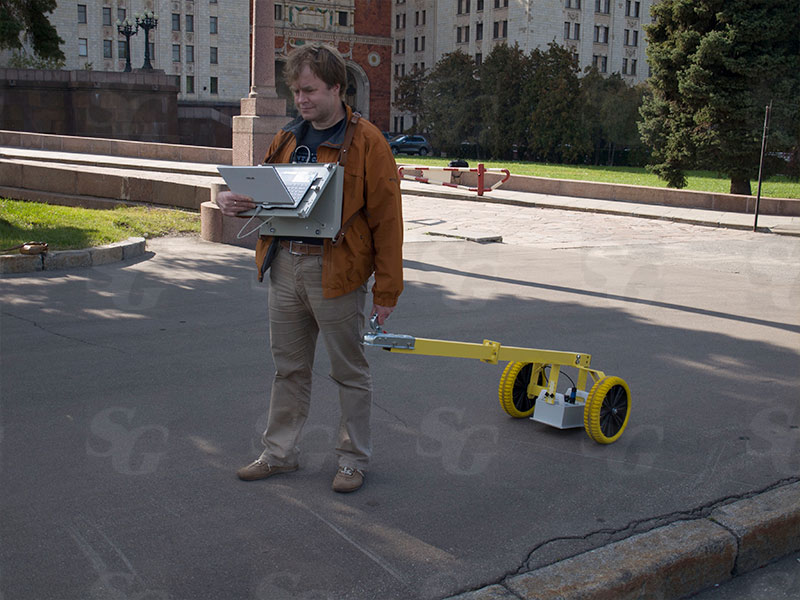

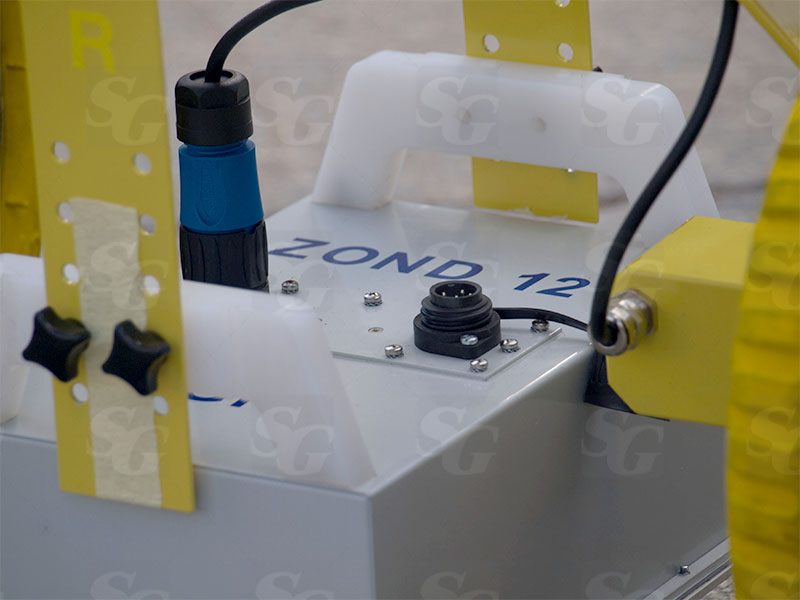

Экранированная воздушная антенна 1.0 ГГц - это новинка для общего применения. Реализована в виде объединенных передающей и приемной антенн в крепком, ударо-прочном корпусе. Разработана для использования с георадаром «Зонд-12е» для зондирования дорог, мостов, кирпичных и бетонных конструкций с разрешением 1 - 2 см в асфальте. Антенна может работать как в контакте с грунтом, так и в поднятом положении до 10-20 см.

Основные технические характеристики

Разрешение и глубина

0.1 x 2 - 3 м *

Размеры 25 x 17 x 10 см

Вес

2.1 кг

Питание

0.25 A @ 12 В по кабелю от блока управления

Выход передатчика

100 В

Чувствительность приемника

120 мкВ

Усиление приемника

10 дБ


* Предполагается, что зондируется грунт с относительной диэлектрической проницаемостью равной  4 и удельным затуханием 1-2 дБ/метр. Под глубинностью имеется в виду глубина обнаружения плоской границы с коэффициентом отражения 1. Следует иметь в виду, что эти данные весьма условны.
