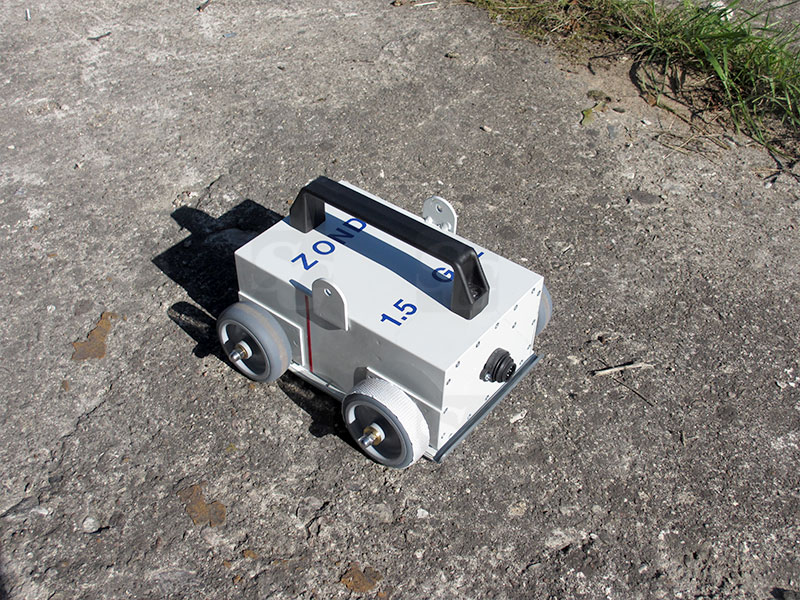

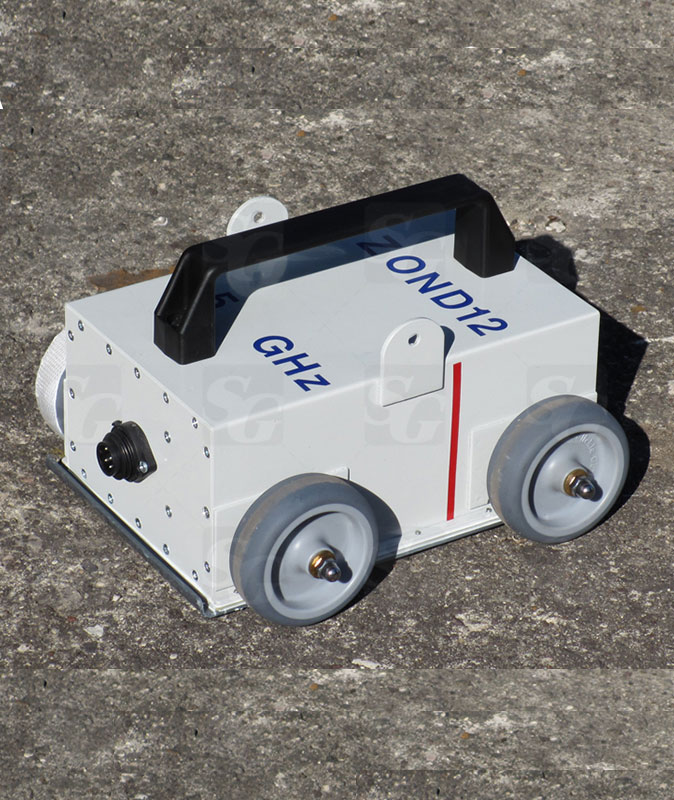

Антенна 1.5 ГГц поверхностная, экранированная со встроенным мерным колесом

Проект «Радарные и Сейсмические Системы» собрал в своей команде лучших представителей современной георадиолокации и сейсмометрии. Опытные специалисты оказывают полноценный спектр сервисных геолого-геофизических, инженерных, консалтинговых и образовательных услуг.

Поверхностная, экранированная антенна 1,5 ГГц позволяет вести исследовательские работы на глубине до 2-3 метров. Сравнительно небольшая глубина исследования компенсируется высоким разрешением, которое составляет 0,1-0,15 метра, а, следовательно, высокой точностью исследования. Высокая частота зондирования также способствует уменьшению зоны начальной нечувствительности радара. В данном случае «мертвая зона» составляет всего около 10 сантиметров. В случае, если стоящая задача требует зондирования на больших глубинах, рекомендуется выбирать антенну с меньшей частотой: таким образом, глубина исследования возрастет.

Основные технические характеристики

Разрешение и глубина

0.05 - 0.07 x 1.5-2 м *

Размеры 14 x 15 x 11 см

Вес

2.0 кг

Питание

0.25 A @ 12 В по кабелю от блока управления

Выход передатчика

100 В

Чувствительность приемника

120 мкВ

Усиление приемника

10 дБ

* Предполагается, что зондируется грунт с относительной диэлектрической проницаемостью равной 4 и удельным затуханием 1-2 дБ/метр. Под глубинностью имеется в виду глубина обнаружения плоской границы с коэффициентом отражения 1. Следует иметь в виду, что эти данные весьма приблизительны, они сильно зависят от параметров зондируемой среды.
