Антенна 100 МГц поверхностная, экранированная

Проект «Радарные и Сейсмические Системы» собрал в своей команде лучших представителей современной георадиолокации и сейсмометрии. Опытные специалисты оказывают полноценный спектр сервисных геолого-геофизических, инженерных, консалтинговых и образовательных услуг.
В наличии

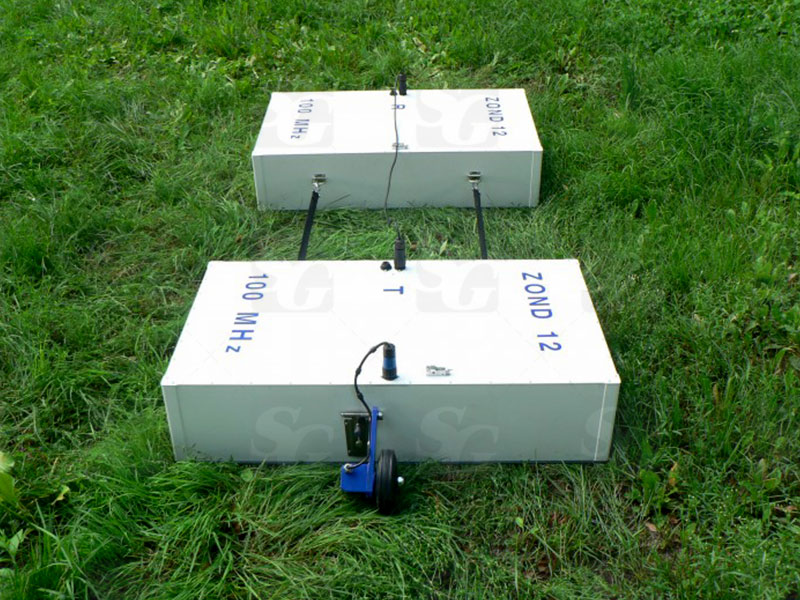

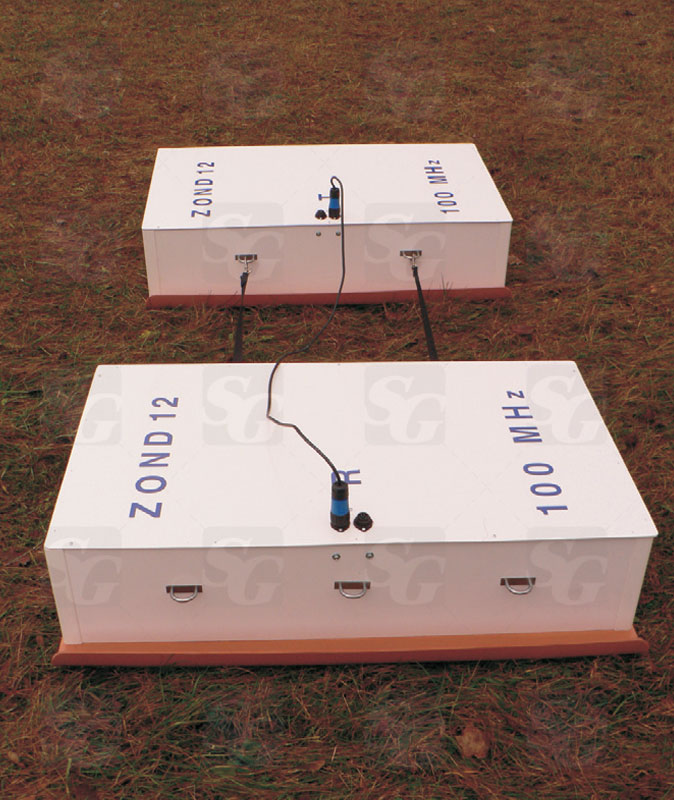

Экранированная поверхностная антенная система с частотой 100 МГц представляет собой две раздельные – передающую и приемную – антенны. При помощи системы можно осуществлять зондирование на глубине до 10-15 метров с разрешением 2 метра.
По запросу
Заказать товар Задать вопрос

Экранированная поверхностная антенная система с частотой 100 МГц представляет собой две раздельные – передающую и приемную – антенны. При помощи системы можно осуществлять зондирование на глубине до 10-15 метров с разрешением 2 метра. Следует учитывать, что выбор антенны зависит от стоящей перед оператором задачи. Антенны с высокой частотой обеспечивают лучшее разрешение, однако способны работать на меньшей глубине, так как при повышении частоты электромагнитная волна в среде затухает. Антенны с низкой частотой, напротив, могут использоваться для исследований на больших глубинах, однако разрешающая способность у них хуже. Кроме того, по мере уменьшения частоты растет «мертвая зона» - зона начальной нечувствительности – георадара.


Основные технические характеристики

Разрешение и глубина

2.0 x 10-15 м

Вес

12.5 кг каждый блок

Размеры 93 x 65 x 21 см каждый блок

Питание

0.35 A @ 12 В по кабелю от блока управления

Выход передатчика

400 В

Чувствительность приемника

120 мкВ

Усиление приемника

10 дБ

Предполагается, что зондируется грунт с относительной диэлектрической проницаемостью равной 4 и удельным затуханием 1-2 дБ/метр. Под глубинностью имеется ввиду глубина обнаружения плоской границы с коэффициентом отражения 1. Следует понимать, что эти данные весьма приблизительны, они сильно зависят от параметров зондируемой среды.
