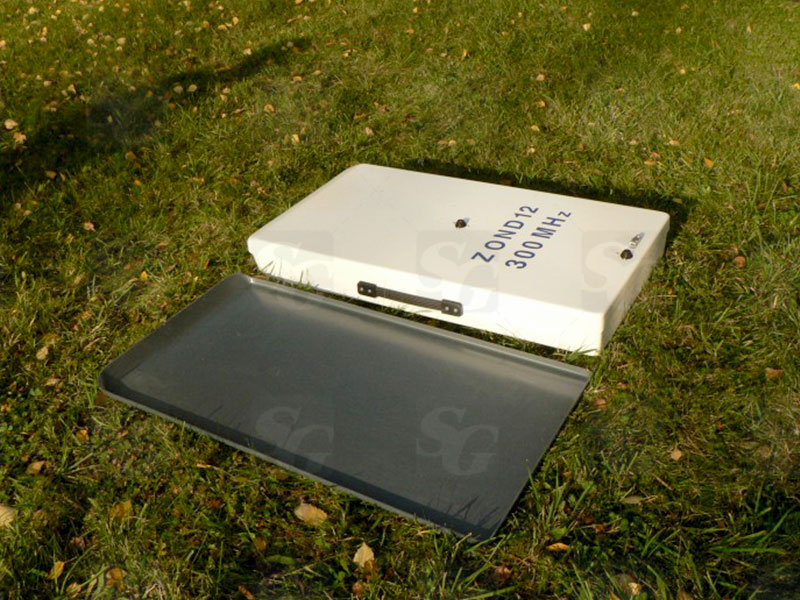

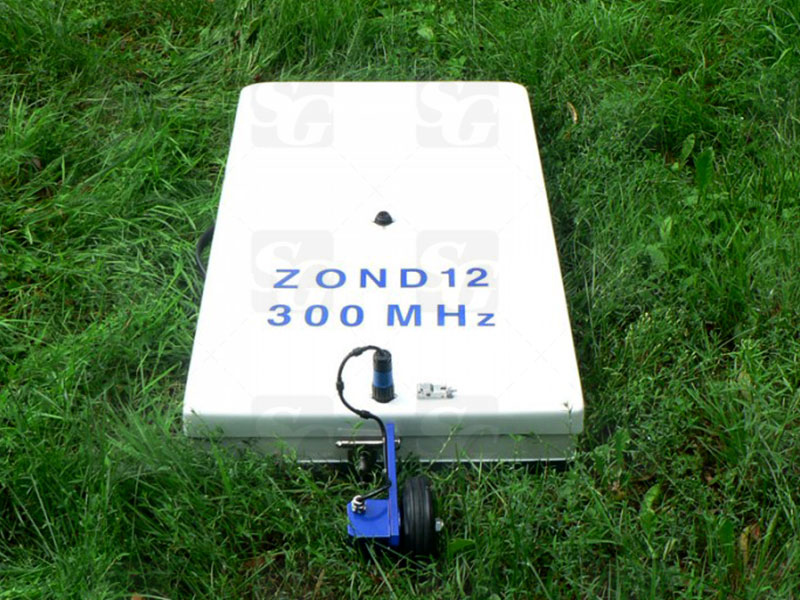

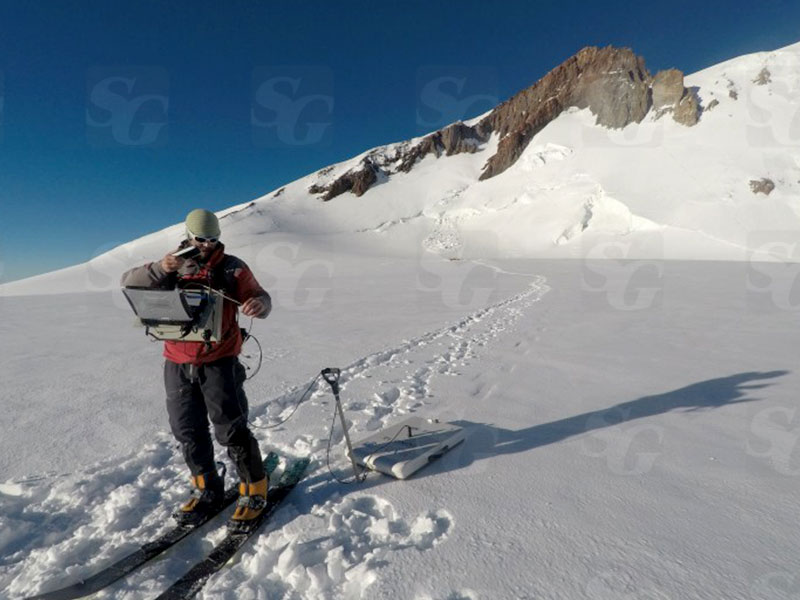

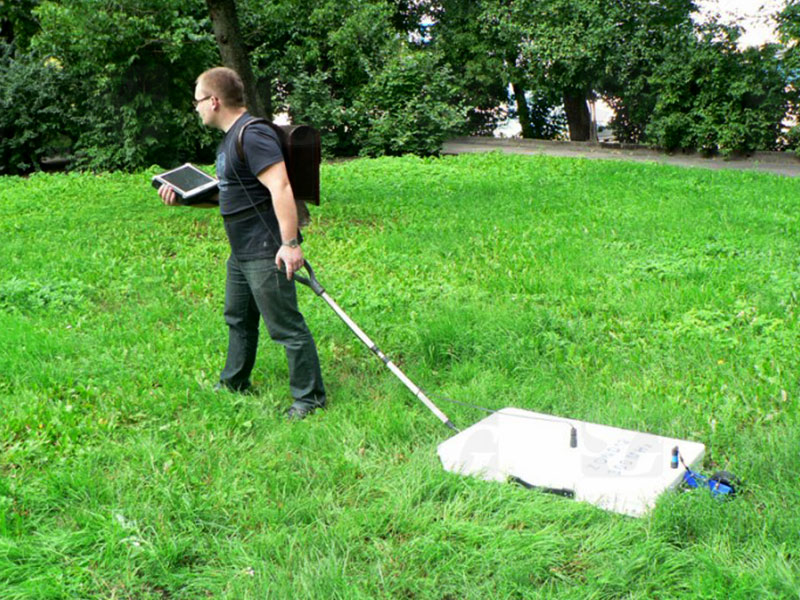

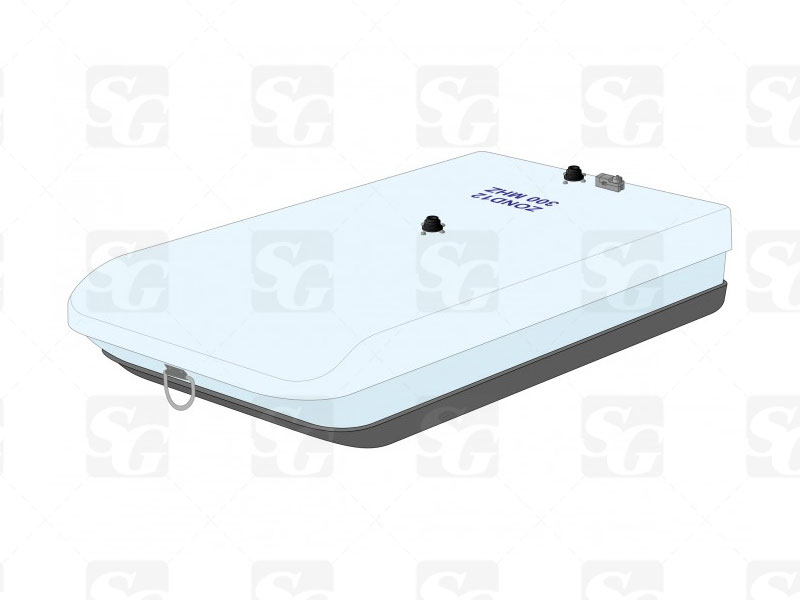

Антенна 300 MГц поверхностная, экранированная

Проект «Радарные и Сейсмические Системы» собрал в своей команде лучших представителей современной георадиолокации и сейсмометрии. Опытные специалисты оказывают полноценный спектр сервисных геолого-геофизических, инженерных, консалтинговых и образовательных услуг.

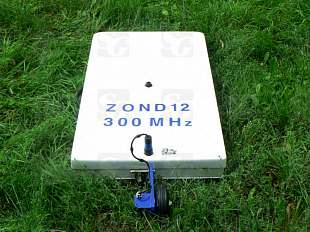

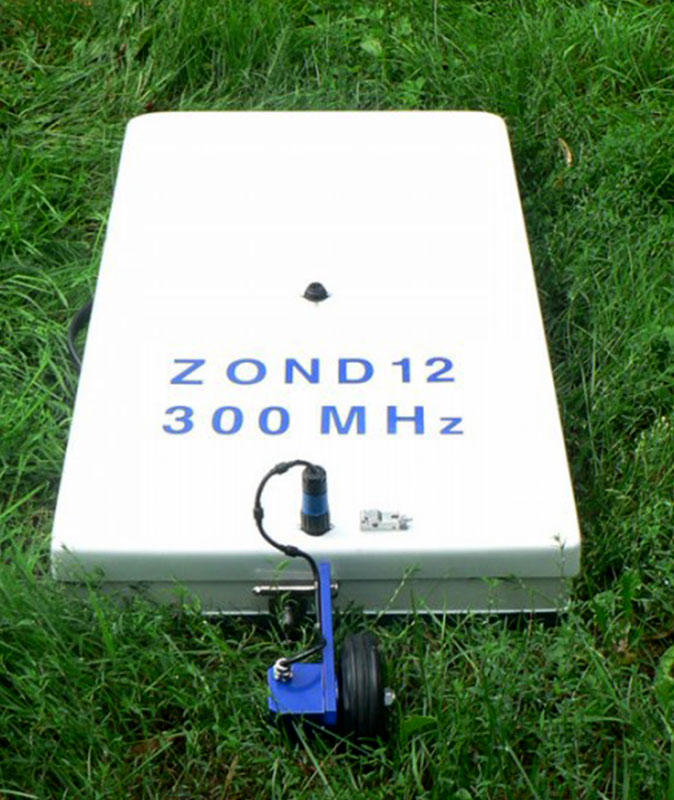

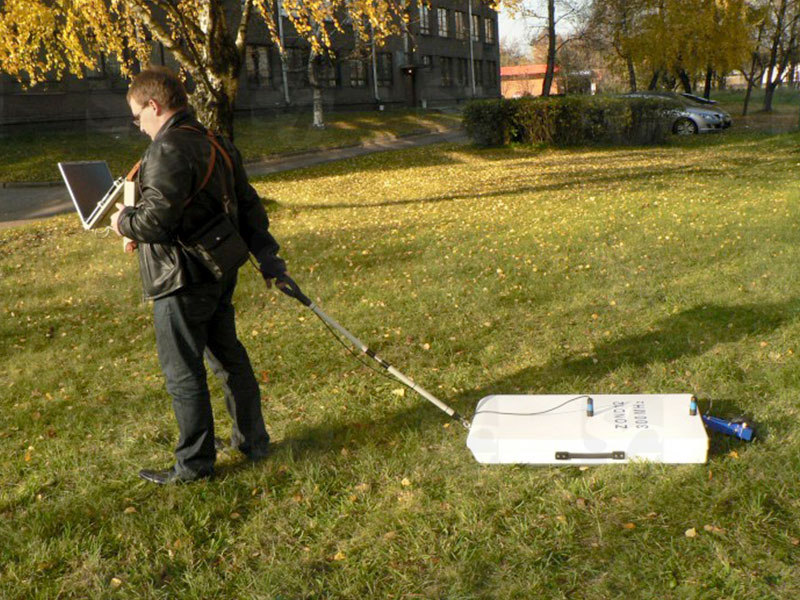

Поверхностная экранированная антенна 300 МГц дает возможность проводить зондирование на глубине до 10-15 метров. Разрешение антенны составляет 1 метр.

Антенны с более высокой частотой зондирования имеют лучшую разрешающую способность, а также меньшую зону начальной нечувствительности, или «мертвую зону». Для антенны с частотой 300 МГц эта зона составляет от 0,5 до 1 метра. Стоит помнить, однако, что глубина зондирования при увеличении частоты сокращается, так как происходит затухание электромагнитной волны в среде. Таким образом, выбор антенны с теми или иными параметрами должен производиться с учетом стоящей перед исследованием задачи.

Профилирование карстовой полости

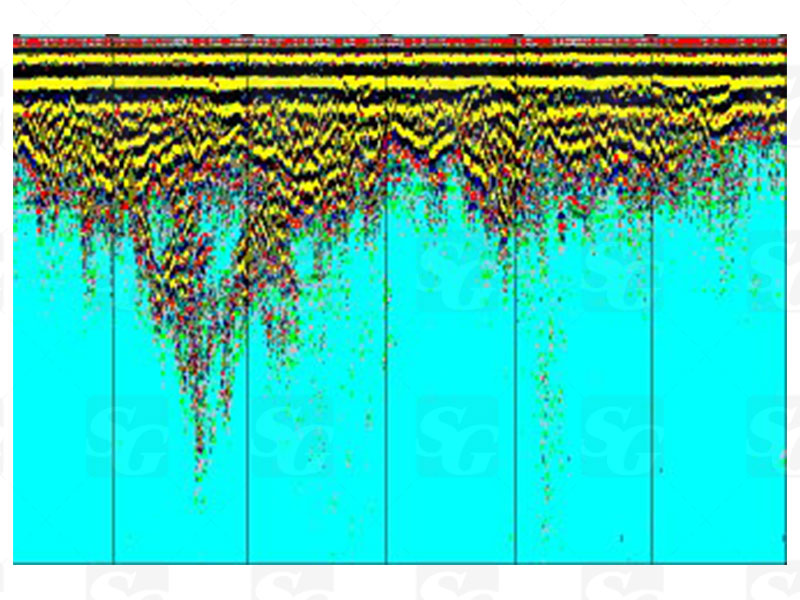

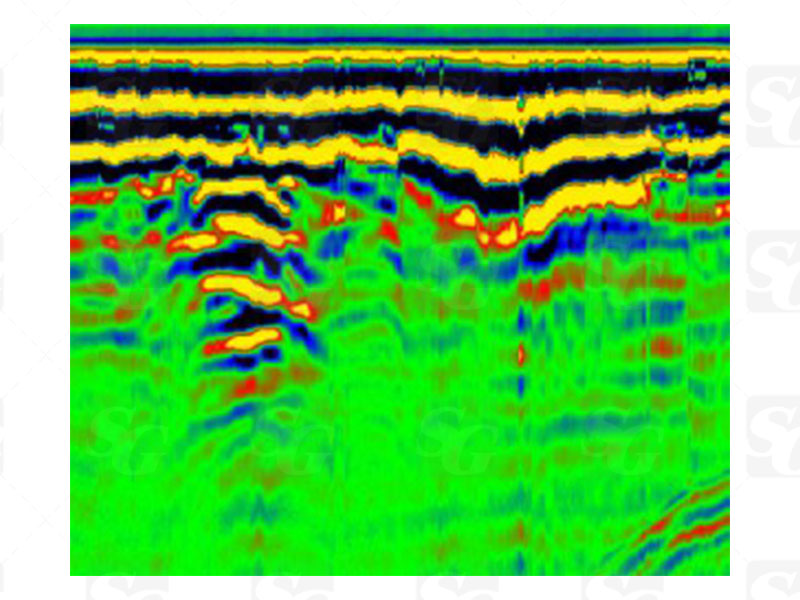

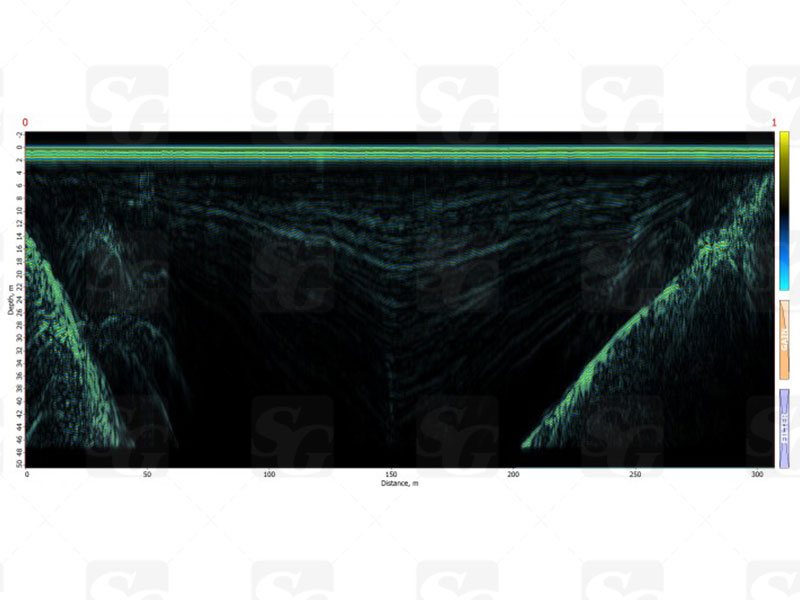

Профилирование карстовой полости, обнаруженной в известняке под слоем суглинка, велось с помощью поверхностной экранированной антенны с частотой 300 МГц. Карстовую полость можно увидеть слева на приведенной радарограмме – она отображается там как чередующиеся полосы. Суглинок фиксируется в верхней части профиля в виде непрерывного сигнала.

Основные технические характеристики

Разрешение и глубина

1.0 x 10-15 м

Размеры 102 x 53 x 12 см

Вес

10 кг

Питание

0.35 A @ 12 В по кабелю от блока управления

Выход передатчика

400 В

Чувствительность приемника

120 мкВ

Усиление приемника

10 дБ
