Антенна 500А МГц экранированная воздушно-наземная

Проект «Радарные и Сейсмические Системы» собрал в своей команде лучших представителей современной георадиолокации и сейсмометрии. Опытные специалисты оказывают полноценный спектр сервисных геолого-геофизических, инженерных, консалтинговых и образовательных услуг.

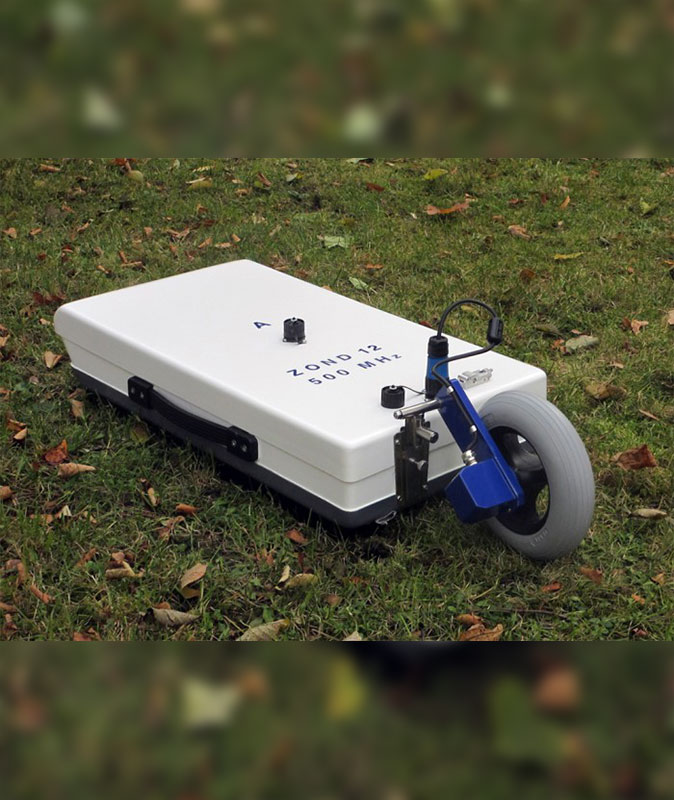

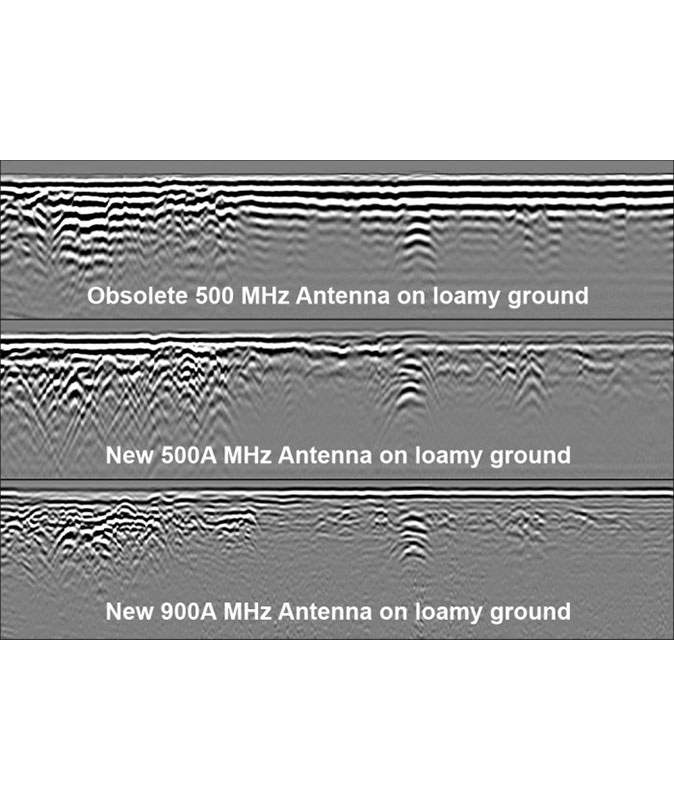

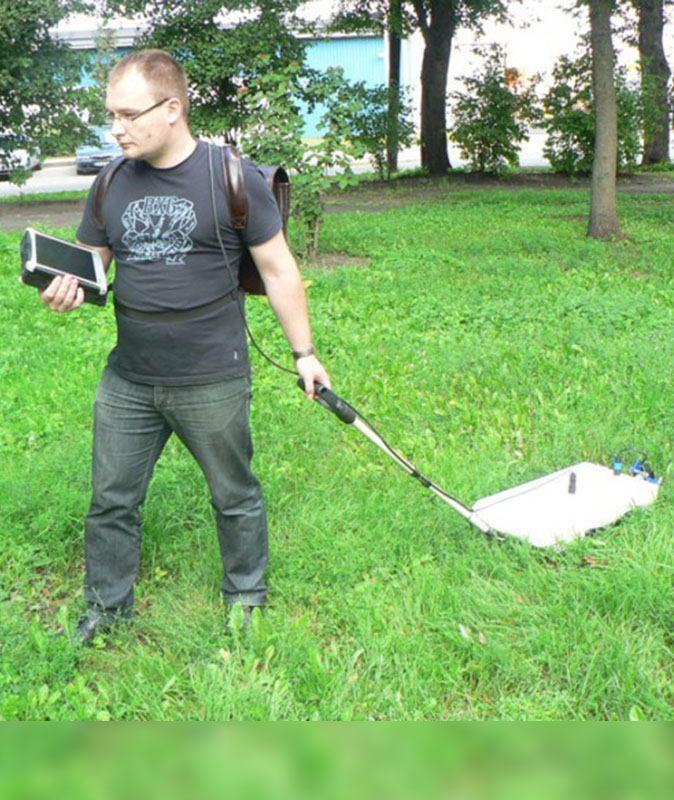

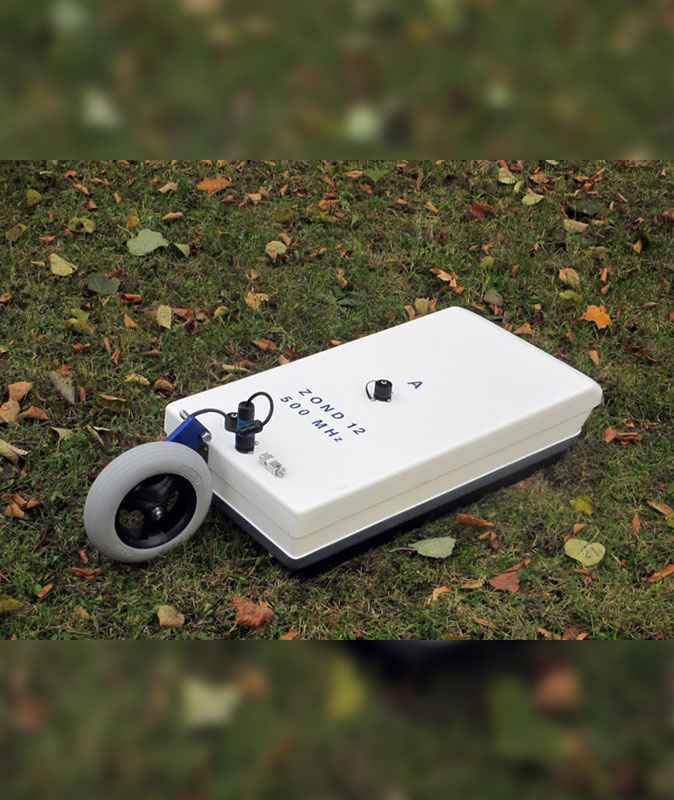

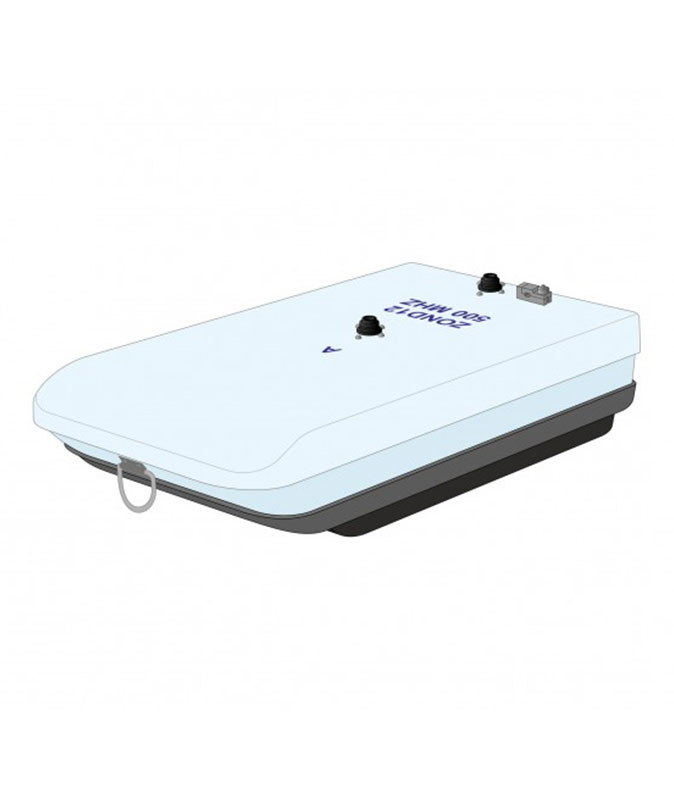

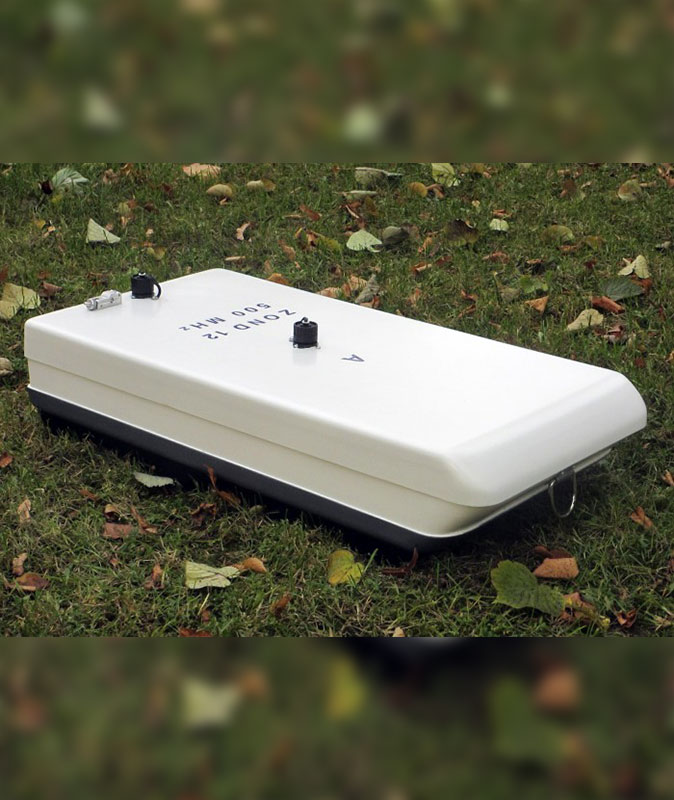

Экранированная воздушно-наземная антенна 500А - это антенна общего применения с объединенными передающей и приемной антеннами с уменьшенным уровнем "звона", расширенной на 50% полосой спектра, работой как в контакте, так и в отрыве от от грунта (что улучшает применение с ударостойкой тележкой), увеличенной разрешающей способностью без изменения глубинности, разработанная для использования с георадаром Зонд-12е на различных типах грунта, особенно на суглинистых почвах вместо устаревшей 500 МГц.

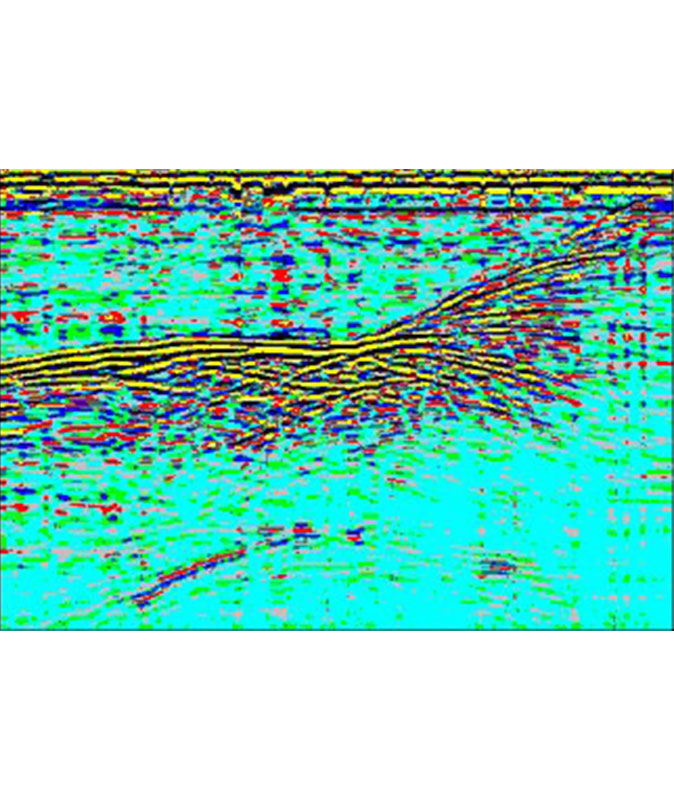

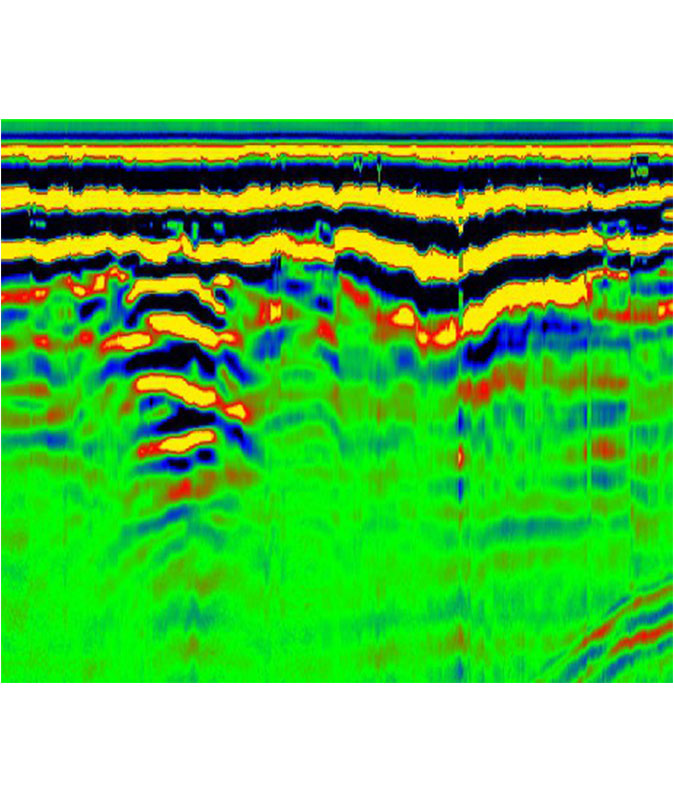

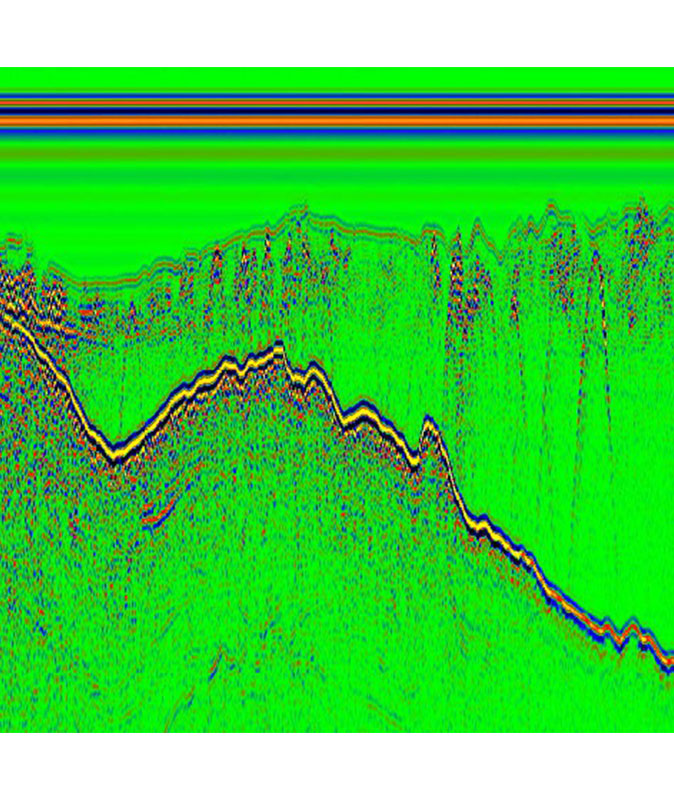

Экранированная антенна 500А МГц дает возможность проводить исследовательские работы на глубине до 7-10 метров. Так как увеличение частоты способствует улучшению разрешающей способности, разрешение данной антенны составляет не более полуметра метра. Кроме того, увеличение частоты способствует уменьшению так называемой «мертвой зоны» георадара. Для антенны 500А МГц зона начальной нечувствительности составляет от 0,25 до 0,5 метра. Следует учитывать, однако, что глубина исследований при увеличении частоты уменьшается, а выбор параметров антенны: частоты, глубины и разрешения – зависит от поставленной при зондировании задачи.

Основные технические характеристики

Разрешение и глубина

0.4 x 7-10 м

Размеры 68 x 35 x 15 см

Вес

8.3 кг

Питание

0.25 A @ 12 В по кабелю от блока управления

Выход передатчика

150 В

Чувствительность приемника

120 мкВ

Усиление приемника

10 дБ

Предполагается, что зондируется грунт с относительной диэлектрической проницаемостью равной 4 и удельным затуханием 1-2 дБ/метр. Под глубинностью имеется ввиду глубина обнаружения плоской границы с коэффициентом отражения 1. Следует понимать, что эти данные весьма приблизительны, они сильно зависят от параметров зондируемой среды.
