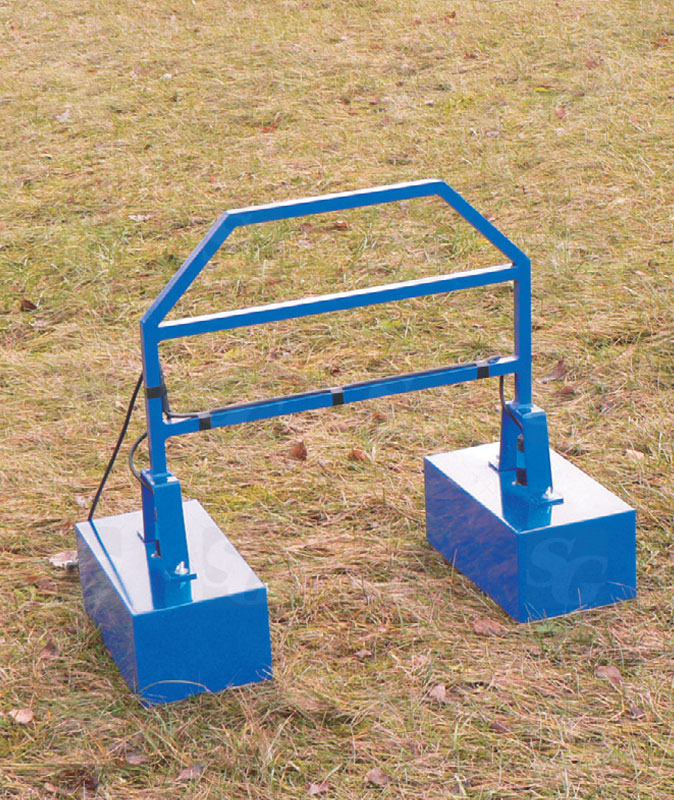

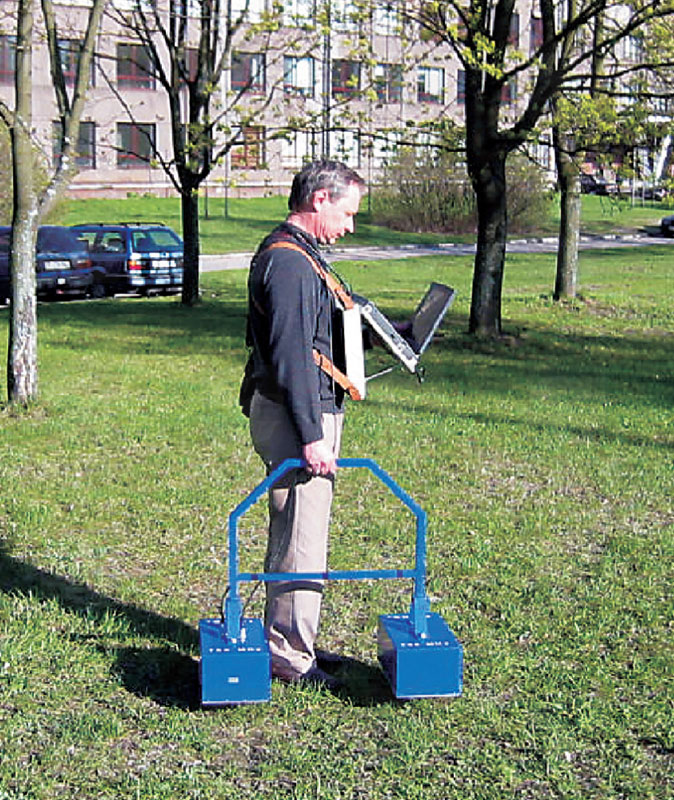

Экранированная воздушная антенная система с частотой 750 МГц представляет собой две раздельные – передающую и приемную – антенны. Рост частоты зондирования способствует улучшению разрешения, однако глубина исследования при этом уменьшается, так как электромагнитная волна в среде затухает. Данная антенна дает возможность проводить зондирование на глубине до 1,5-3 метров; разрешение при этом составляет 0,15-0,2 метра. Кроме того, увеличение частоты способствует сокращению зоны начальной нечувствительности георадара, или так называемой «мертвой зоны». Учет взаимозависимости этих параметров позволяет подобрать наиболее подходящую антенну для решения той или иной геофизической задачи.

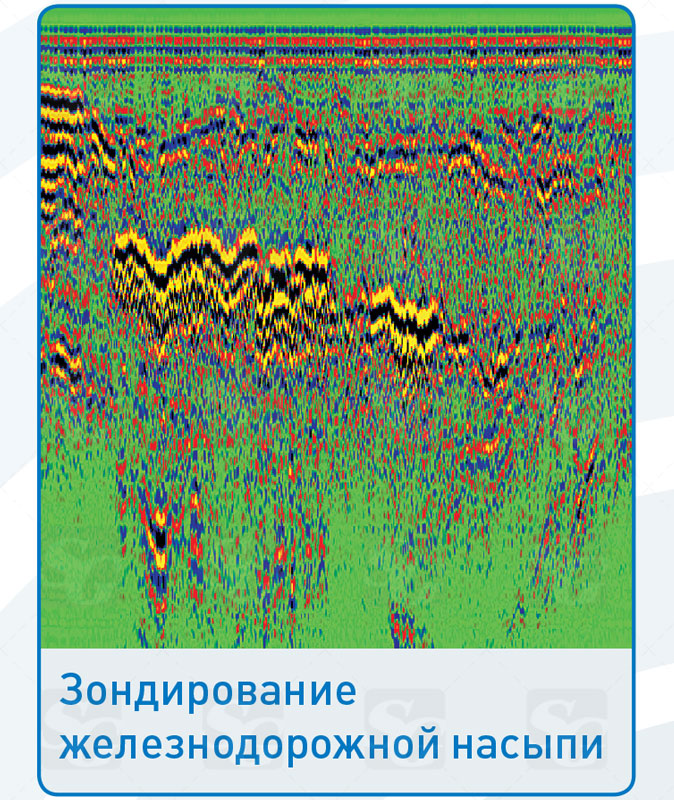

Профилирование железнодорожной насыпи

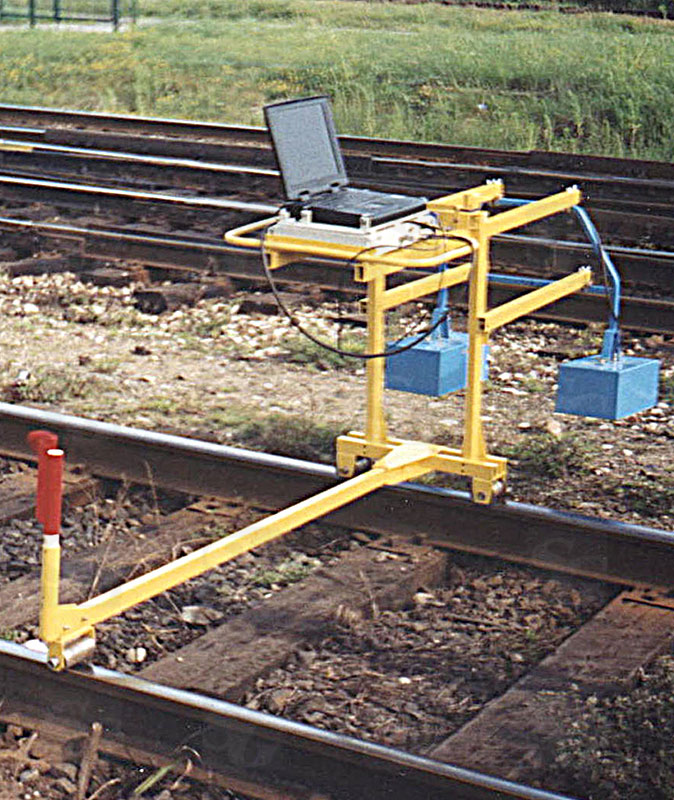

Для зондирования железнодорожной насыпи была использована экранированная воздушная антенна. Исследования велись с частотой 750 МГц.
|
Разрешение и глубина |
0.15 - 0.2 x 1.5 - 3 м |
| Размеры | 35 x 20 x 15 см каждый блок |
|
Вес |
2 кг каждый блок + 1 кг ручка |
|
Питание |
0.25 A @ 12 В по кабелю от блока управления |
|
Выход передатчика |
200 В |
|
Чувствительность приемника |
120 мкВ |
|
Усиление приемника |
10 дБ |
