Программный комплекс "Годограф" (GODOGRAF)

Проект «Радарные и Сейсмические Системы» собрал в своей команде лучших представителей современной георадиолокации и сейсмометрии. Опытные специалисты оказывают полноценный спектр сервисных геолого-геофизических, инженерных, консалтинговых и образовательных услуг.

Назначение

Программа «Годограф» предназначена для интерпретации годографов преломленных волн (первых вступлений) и для построения сейсмического разреза с учетом рельефа, разрезов физических параметров, а также для построения скоростных горизонтальных карт-срезов, если на площади имеется несколько профилей.

Программа разработана на «кафедре сейсмометрии и геоакустики» геологического факультета Московского Государственного Университета имени М.В.Ломоносова

Автор - доктор геол. - мин. наук, ведущий научный сотрудник Пийп В.Б.

Возможности

  1. Использование для профессиональной работы по интерпретации сейсмических данных, для обучения молодых специалистов и для научных исследований.
  2. Программа обращает систему годографов преломленных волн первых вступлений в двухмерно-неоднородный скоростной разрез с учетом рельефа.

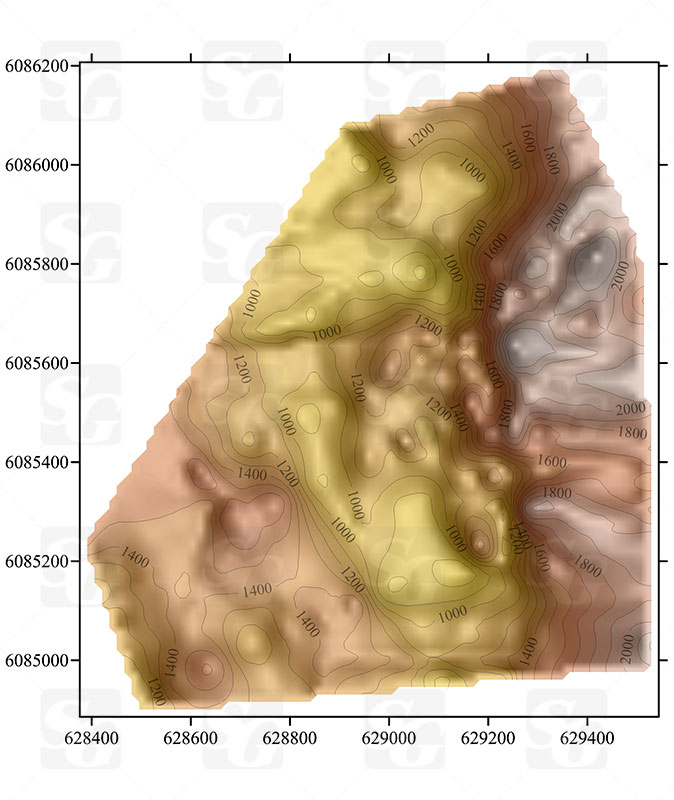

  3. Построение карт сейсмических скоростей для любого горизонтального уровня в пределах глубины исследования на основе нескольких сейсмических профилей на исследуемой площади.
  4. Программа позволяет визуализировать систему годографов преломленных волн, сейсмические разрезы и скоростные горизонтальные карты.

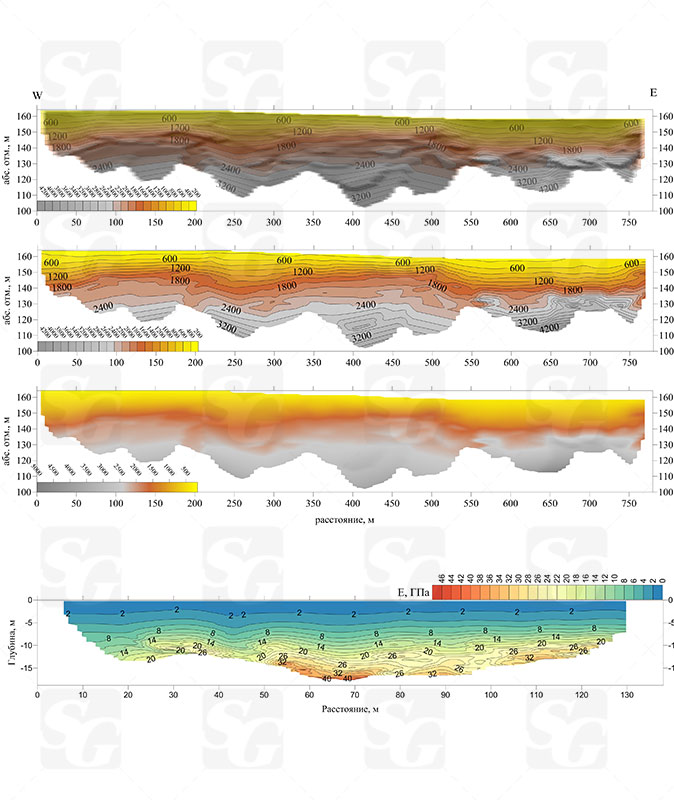

  5. При построении разрезов по продольным или поперечным волнам программа вычисляет разрезы физических параметров - отношения скоростей, коэффициента Пуассона, модуля Юнга, модуля сдвига и коэффициента всестороннего сжатия.
  6. Вычисление статических поправок и значений вертикальных времен до линии приведения.
  7. В пакет программ включена подпрограмма CORR , которая позволяет пересчитывать сейсмические скоростные разрезы и карты в разрезы других параметров (плотностей, кажущихся сопротивлений и т.д.), если имеются соответствующие корреляционные зависимости.
  8. Выходные файлы программы сопряжены по формату с известными программами Golden Software: SURFER и GRAFER. Поэтому сейсмические разрезы и годографы могут быть визуализированы в этих программах.

Ограничения

Максимальное количество приемников – 500, источников - 50, максимальное количество точек на входных файлах годографов - 2000, на годографе (после интерполяции) - 250 точек. Это означает, что для самых детальных профилей нельзя обработать годографы, имеющие длину равную длине профиля, максимальная длина годографа в этом случае равна половине длины профиля. Если на профиле меньше или равно 250 точек после интерполяции, то максимальная длина годографа может быть равна длине профиля.

  • Максимальное число пар встречных годографов 1500.
  • Максимальное число точек при задании рельефа 1000.
  • Максимальное число профилей 100.
  • Для операционных систем Microsoft Windows 98, XP, 7

Комплектность

Комплекс состоит из восьми программ: GOD0, GOD1 GOD2, CLEAN, MAPS, PHYS, CORR, STATIC.

ПО для интерпретации годографов проломленных волн и пр. НДС не облагается!
