Сейсмоакустический комплекс высокого разрешения «Геонт-шельф HR»

Проект «Радарные и Сейсмические Системы» собрал в своей команде лучших представителей современной георадиолокации и сейсмометрии. Опытные специалисты оказывают полноценный спектр сервисных геолого-геофизических, инженерных, консалтинговых и образовательных услуг.

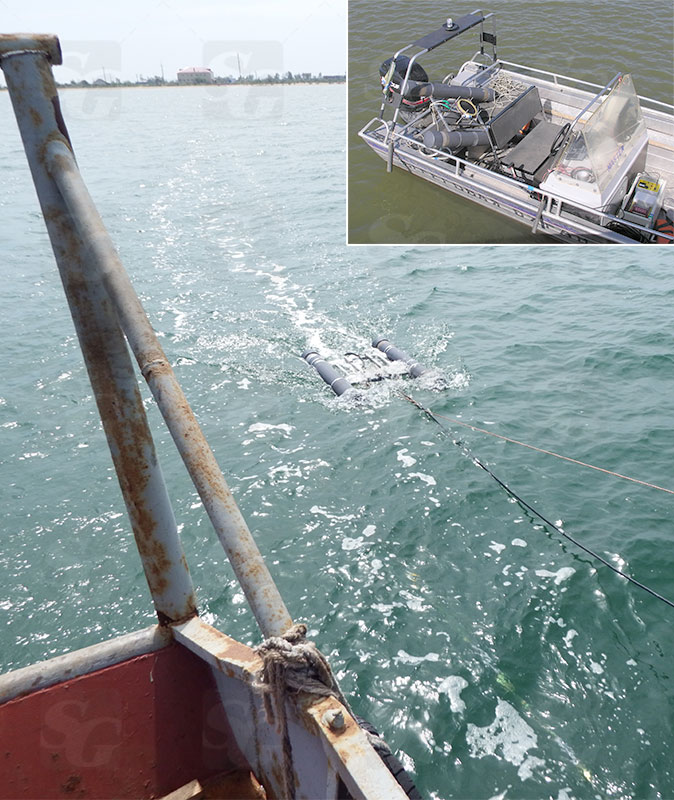

Назначение:  Детальные сейсмоакустические работы на акваториях для изучения строения дна и придонных осадков.

Применение:  Инженерно-геологические изыскания, геологические (геоморфологические) исследования, археология

Глубинность исследований:  По воде до 100 метров, по донным осадкам до 40 метров.

В комплект входит:

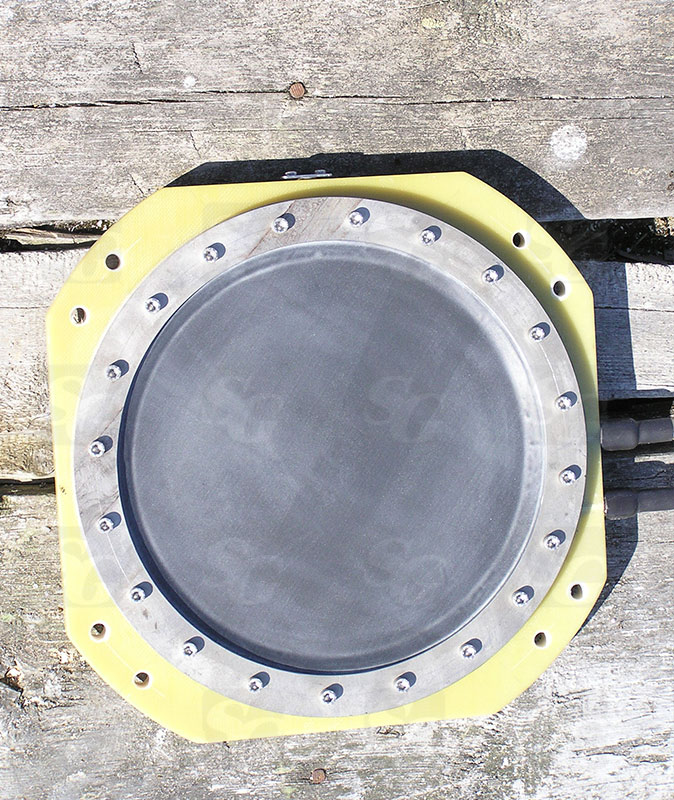

  1. Электродинамический излучатель – бумер. Полоса частот от 1 до 6 кГц.
  2. Емкостный накопитель энергии с тиристорным коммутатором. Энергия  от 100 до 300 Дж
  3. Катамаран для буксировки бумера.
  4. Одноканальная сейсмостанция.
  5. Сейсмическая коса. Длина 1 метр.

Блок управления комплексом – компьютер типа «Noutebook»

Для приема  отраженных сигналов используется сейсмическая коса длиной 1 метр. Основа комплекса - портативный персональный компьютер (ноутбук) со специализированным программным обеспечением. В процессе профилирования, которым управляет ноутбук, все  данные представляются  на экране в реальном времени в виде временного разреза. Программируемый усилитель обеспечивает фильтрацию и  усиления сигнала, ввод данных в компьютер через USB. Одновременно данные записываются на жесткий диск в формате SEG-Y и могут быть распечатаны на лазерном принтере. Программное обеспечение поддерживает стандартные протоколы обмена данными с GPS приемниками.

Есть возможность изменить способ буксировки, повлияв таким образом в небольших пределах на центральную частоту  излучаемого импульса. Разрешающая способность при этом изменятся от 0.3 метра до 1 м.

Основные технические характеристики

1.Одноканальная сейсмостанция

Количество каналов

1

Уровень шума

0.2 мкВ

Коэф. усил.

1 … 1600

ФНЧ

Цифровой, реализуется программно

Динамический диапазон

120dB

Размеры

150х250х40 мм

Вес

2 кг



2. Емкостный накопитель энергии 300 Дж

Рабочее напряжение

До 3 кВ

Тип разрядника

тиристорный

Накопленная энергия

до 300 Дж

Тип излучателя

бумер

Габариты

270х380х700 мм

Вес

40кг



3. Сейсмическое приемное устройство - коса

Тип

маслонаполненная

Тип сейсмоприемников

СПМ-3

Диаметр шланга

22 мм

База группирования

0.6 м

Количество сейсмоприемников

8 шт.

Общая длина

1 м (1.5 м)

Длина кабеля

30 м



4. Катамаран

Размеры в собранном состоянии

1200х170х950 мм

Вес с бумером

20 кг


Программное обеспечение


Основные функции программы регистрации

  1. Установки частот среза ФНЧ и ФВЧ в процессе сбора данных.
  2. Прием координат с приемника GPS со стандартными протоколами обмена и регистрация их в заголовках трасс.

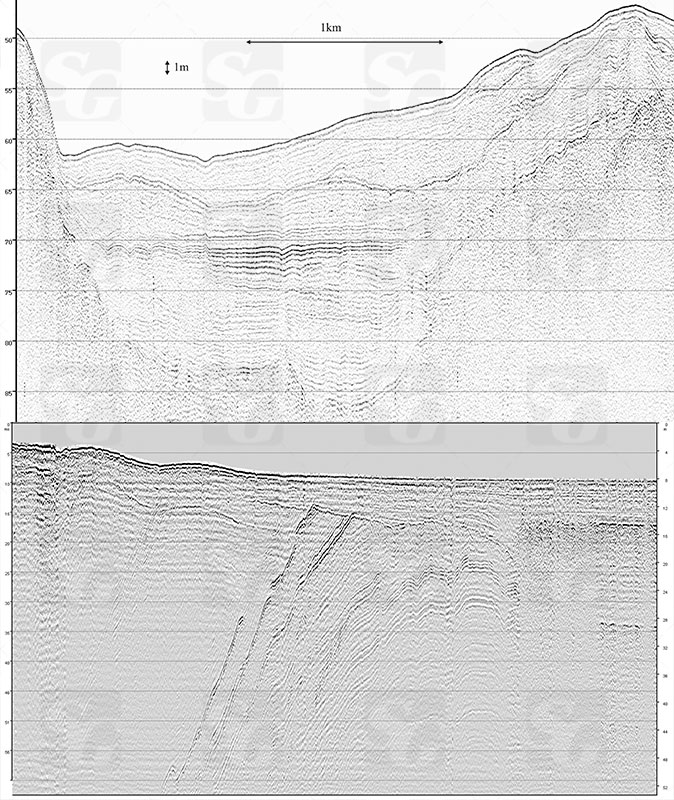

  3. Вывод данных на экран в виде временных разрезов в реальном времени.
  4. Вывод сигналов на дополнительное окно способом отклонений (режим «Осциллограф»).
  5. Вывод данных на лазерный принтер в виде временного разреза.
  6. Формат цифровой регистрации данных – SEG-Y.
  7.  Визуализация на экране (предусмотрен широкий выбор параметров визуализации – вертикальных и горизонтальных масштабов, коэффициентов усиления, частоты масштабной сетки, частота вывода координат и т.д.)
  8. Вывод обработанных временных разрезов на лазерный принтер.

Основные функции программы обработки

  1. Чтение данных из файла (*.sgy) и визуализация на экране (предусмотрен широкий выбор параметров визуализации – вертикальных и горизонтальных масштабов, коэффициентов усиления, частоты масштабной сетки, частота вывода координат и т.д.)
  2. Приведение данных к единому значению задержки («сшивание записей»).
  3. Частотная фильтрация.
  4. Регулировка амплитуд.
  5. Сглаживание влияния волнения.
  6. Редактирование записей (браковка отдельных трасс, мьютинг, выравнивание амплитуд).
  7. Подавление многократных волн в водном слое.
  8. Сохранение обработанных данных в формате SEG-Y.
  9. Сохранение временных разрезов в графическом формате BMP.
  10. Вывод обработанных временных разрезов на лазерный принтер.

Комплектность поставки

  1. Персональный компьютер (ноутбук) - 1 шт.
  2. Емкостный накопитель энергии 300 Дж - 1 шт.
  3. Одноканальная сейсмостанция - 1 шт.
  4. Излучатель типа бумер с кабелем  (30м) - 1 шт.
  5. Сейсмическая коса  1 м  (кабель 30м) - 1 шт.
  6. Катамаран для буксировки бумера - 1 шт.
  7. Программное обеспечение  для  сбора данных
  8. Программное обеспечение  для  обработки данных
  9. Аксессуары - 1 компл.

Цена: 1 100 000 рублей. НДС включен.

Срок изготовления 2 месяца.

Гарантия 12 месяцев.

Условия оплаты: 50 % предоплата. 50 % - после получения заказчиком.
