Антенна 900А МГц экранированная воздушно-наземная

Проект «Радарные и Сейсмические Системы» собрал в своей команде лучших представителей современной георадиолокации и сейсмометрии. Опытные специалисты оказывают полноценный спектр сервисных геолого-геофизических, инженерных, консалтинговых и образовательных услуг.

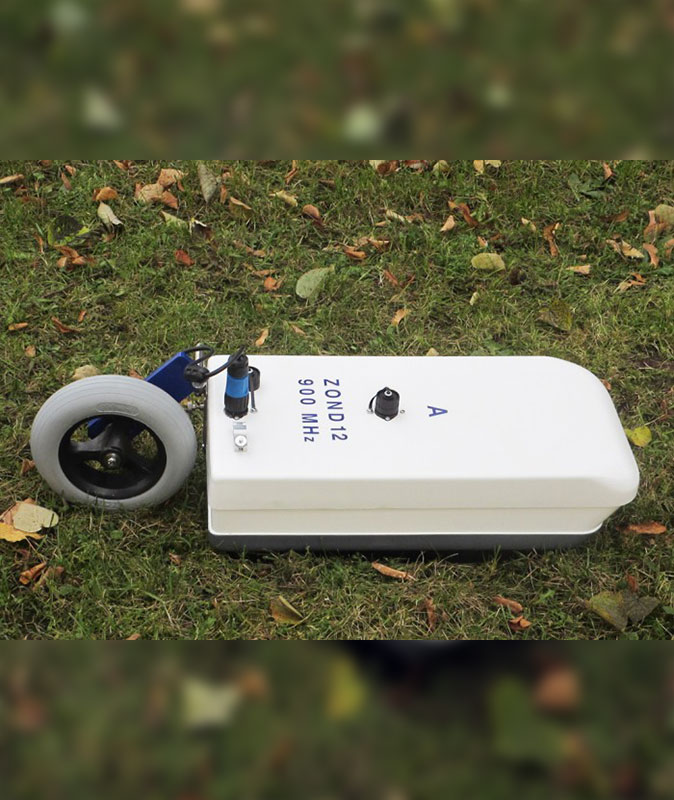

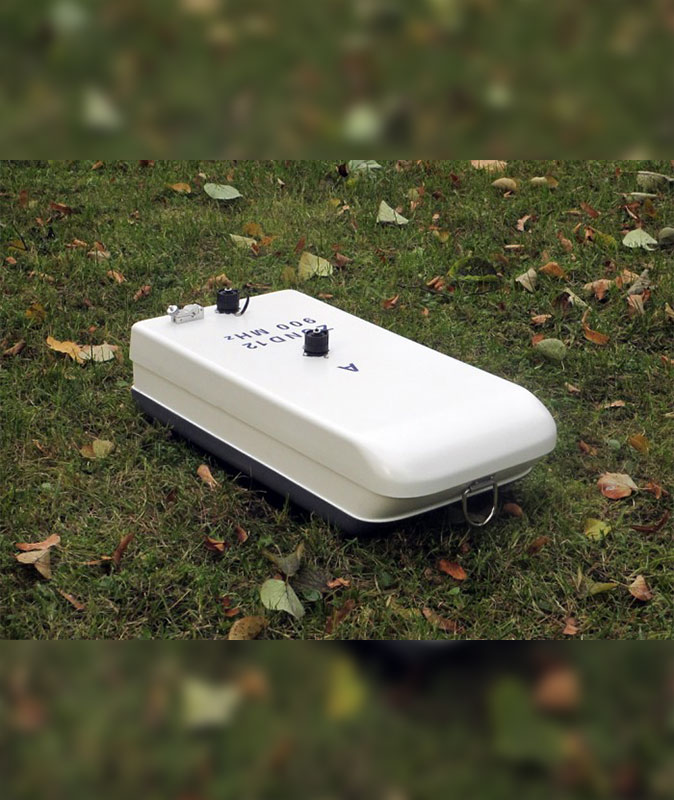

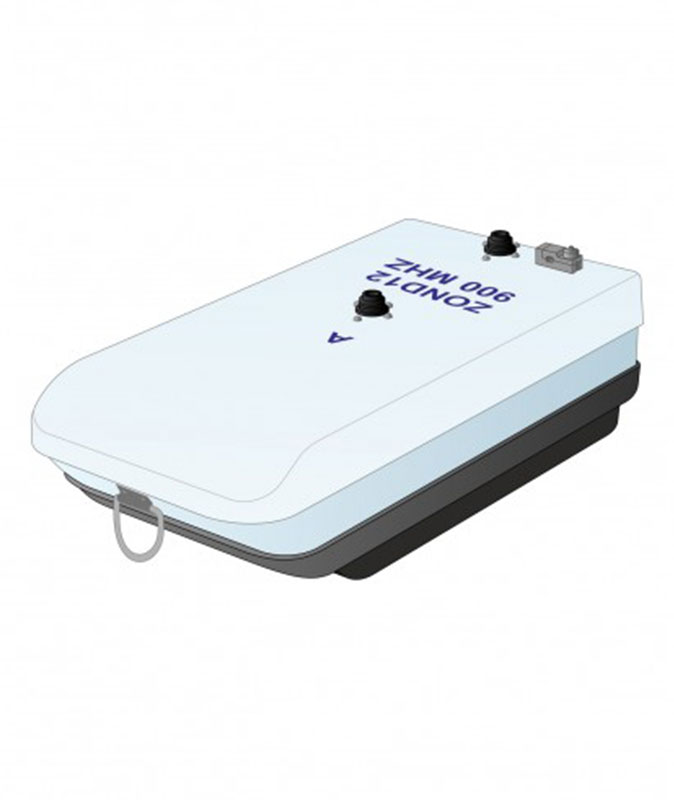

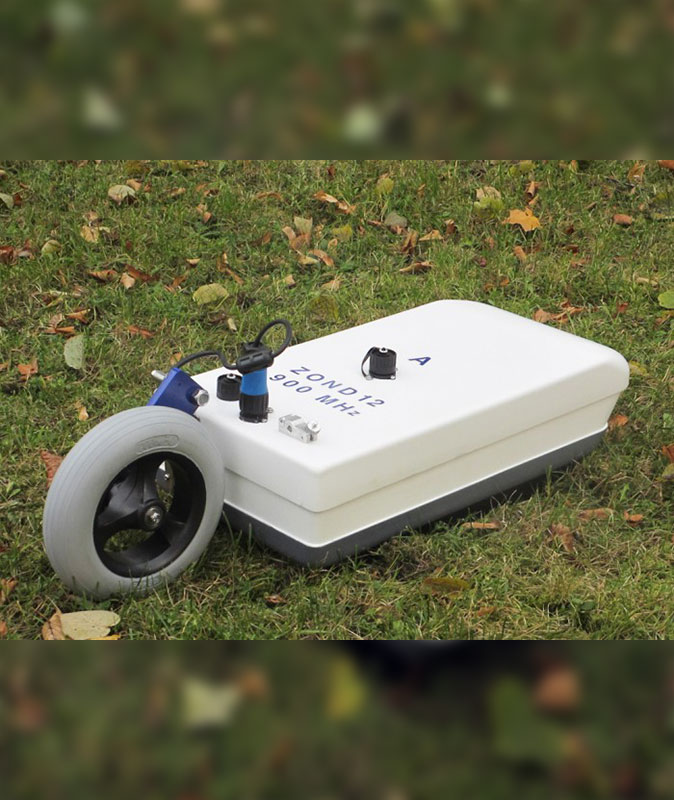

Экранированная воздушно-наземная антенна 900А - это антенна общего применения с объединенными передающей и приемной антеннами с уменьшенным уровнем "звона", расширенной на 50% полосой спектра, работой как в контакте, так и в отрыве от от грунта (что улучшает применение с ударостойкой тележкой), увеличенной разрешающей способностью без изменения глубинности, разработанная для использования с георадаром Зонд-12е на различных типах грунта, особенно на суглинистых почвах вместо устаревшей 900 МГц.

Экранированная воздушно-наземная антенна 900 МГц дает возможность проводить исследования на глубине 3-5 метров. В связи с тем, что рост частоты зондирования способствует улучшению разрешения, разрешающая способность данной антенны составляет 0,15 метра. Также с ростом частоты уменьшается и «мертвая зона» георадара – для этой антенны она составляет всего 0,1-0,2 метра. В случае, если стоящая задача требует зондирования на больших глубинах, следует выбрать антенну, обладающую меньшей частотой, таким образом, глубина зондирования возрастет.

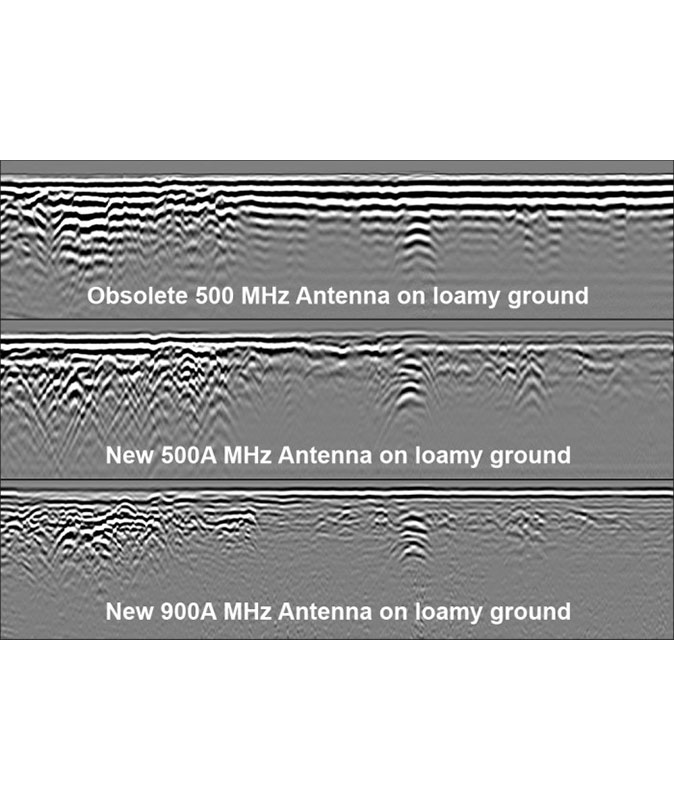

Профилирование грунта

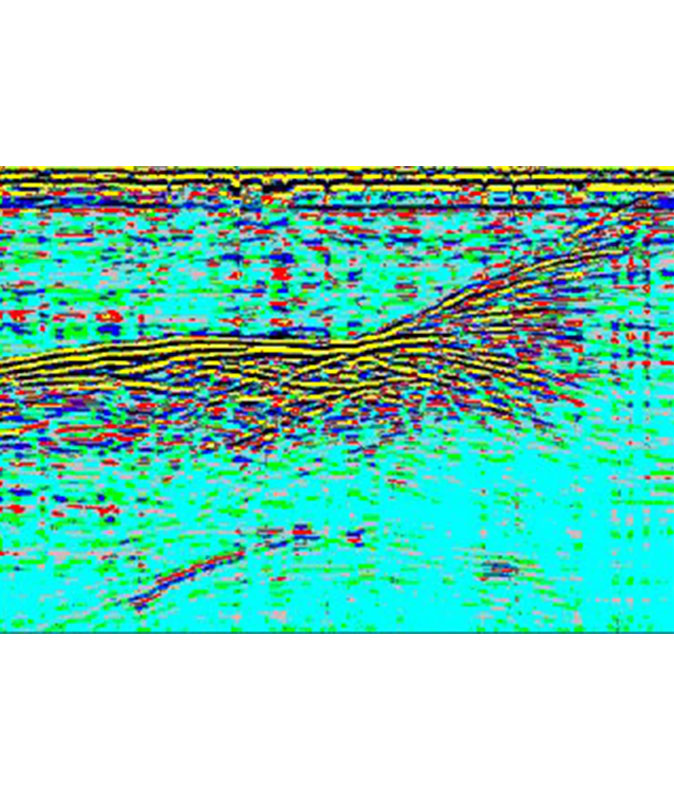

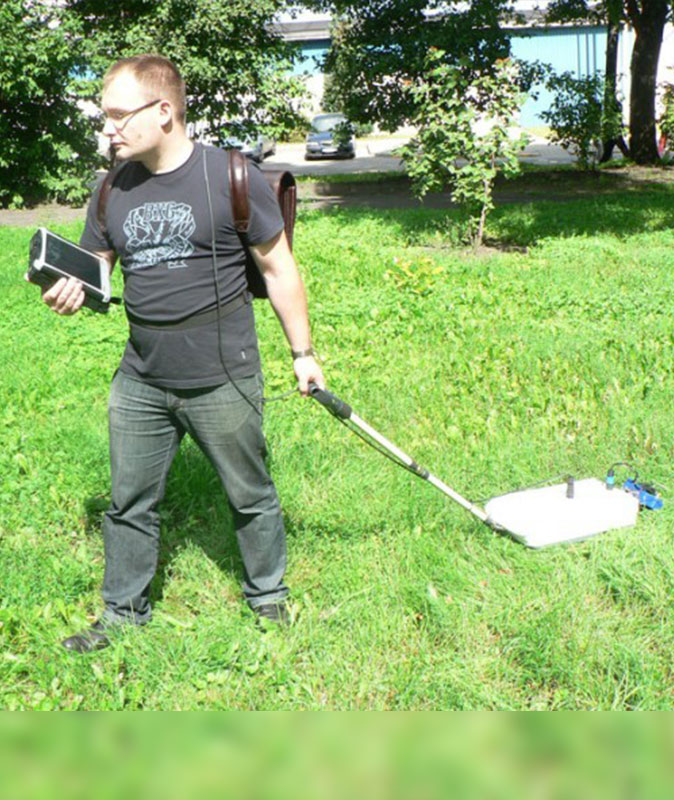

Исследование почвы велось при помощи данной поверхностной экранированной антенны с частотой 900 МГц. В процессе профилирования, осуществлявшегося на глубине около полутора метров, был обнаружен нефтяной трубопровод, отчетливо видимый на радарограмме. Все трубы выдают траекторный сигнал гиперболической формы, при этом каждая вершина гиперболы отмечает местонахождение объекта.

Основные технические характеристики

Разрешение и глубина

0.15 x 3-5 м

Размеры 52 x 26 x 15 см

Вес

5.2 кг

Питание

0.25 A @ 12 В по кабелю от блока управления

Выход передатчика

400 В

Чувствительность приемника

120 мкВ

Усиление приемника

10 дБ

Предполагается, что зондируется грунт с относительной диэлектрической проницаемостью равной 4 и удельным затуханием 1-2 дБ/метр. Под глубинностью имеется ввиду глубина обнаружения плоской границы с коэффициентом отражения 1. Следует понимать, что эти данные весьма приблизительны, они сильно зависят от параметров зондируемой среды.
