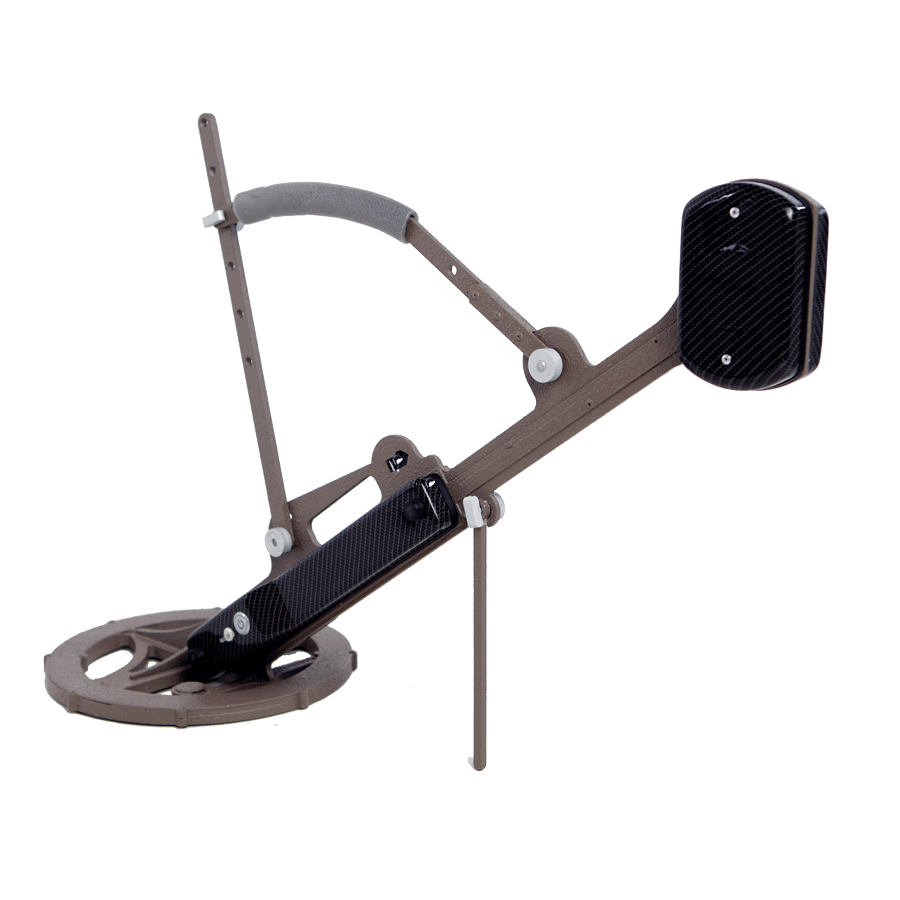

Многоцелевой компактный профайлер “Геовизер” реализует метод индукционного многочастотного картирования, и позволяет решать задачу быстрого и бесконтактного исследования земли.
Цена по запросу
Заказать товар Задать вопрос

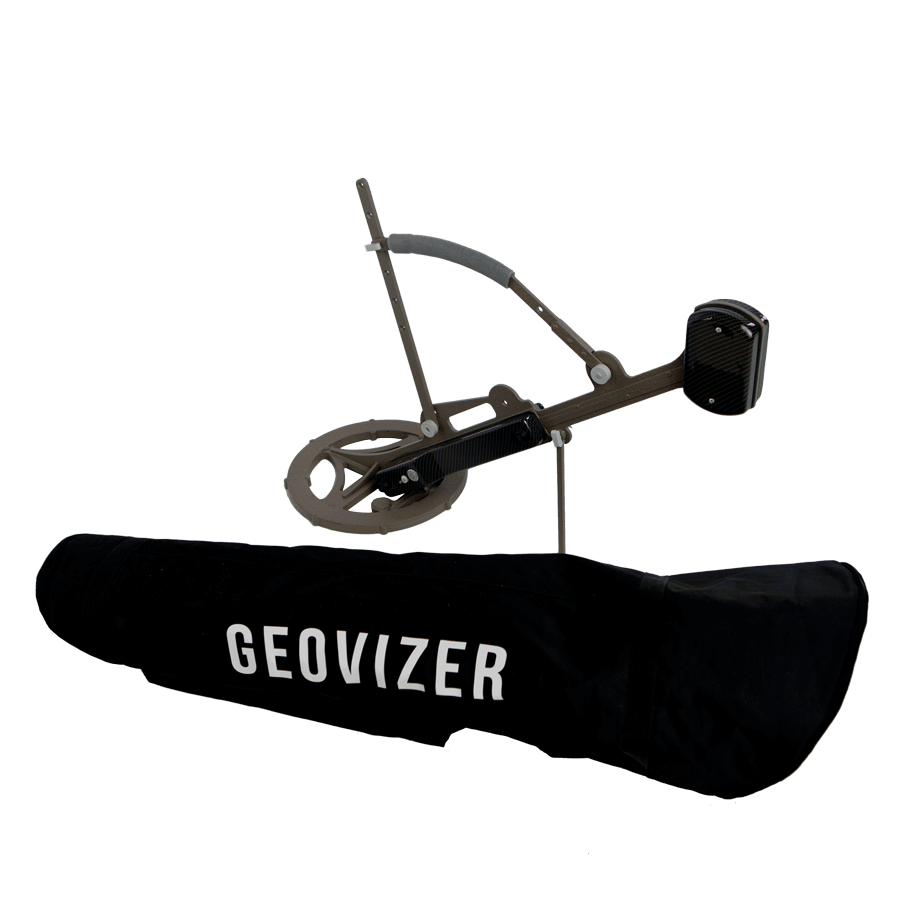

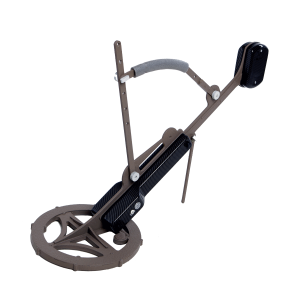

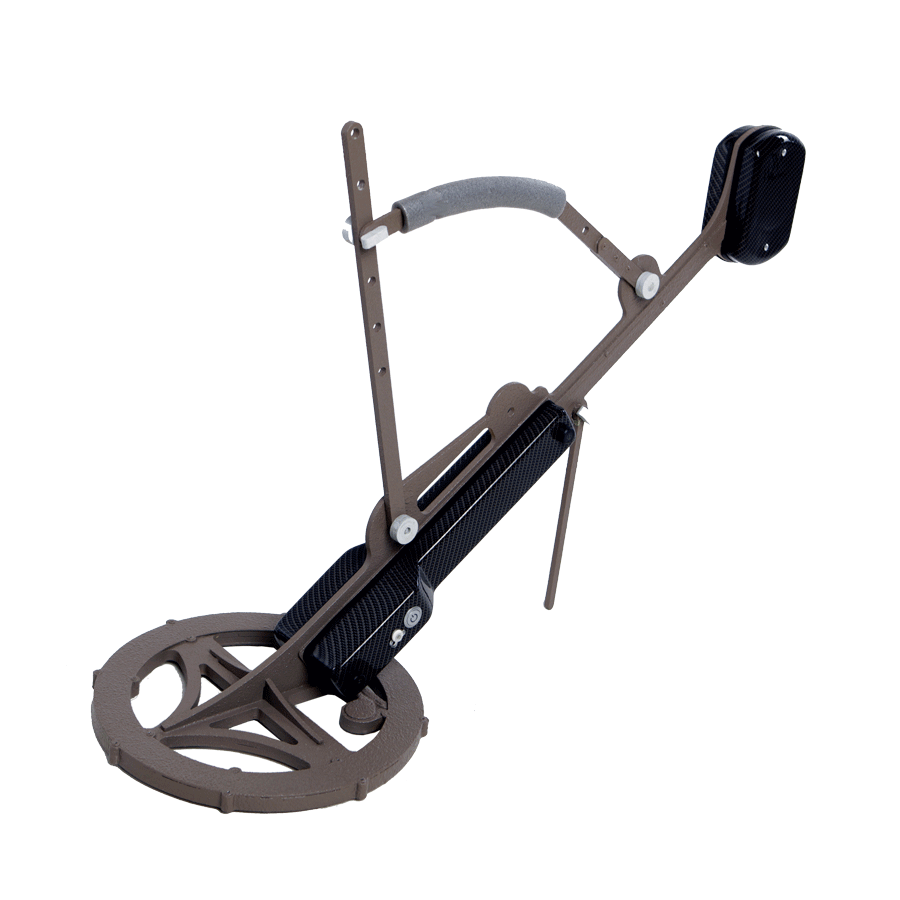

КОМПАКТНАЯ АППАРАТУРА ЭЛЕКТРОМАГНИТНОГО ПРОФИЛИРОВАНИЯ «ГЕОВИЗЕР»

- 12,5-111 кГц Частотный диапазон
- 0,3-0,9 с Время измерения
- 60 ВТ Мощность генератора
- 4 кг Вес прибора


ОПИСАНИЕ

Многоцелевой компактный профайлер “Геовизер” реализует метод индукционного многочастотного картирования, и позволяет решать задачу быстрого и бесконтактного исследования земли. В результате исследований можно получать пространственное распределение уровня вторичного сигнала от среды на глубину до 3-х метров. Уровень сигнала позволяет проводить оценки распределения УЭС в среде. Особенно успешно выделяются локальные высоко контрастные изменения в среде (металлические объекты, полости, обводнения высокоминерализованным раствором). Также хорошей мишенью являются более проводящие объекты (тоннели, бункеры с увлажненными стенами, трубы и т.д.) в менее проводящем грунте.

Трехчастотный профайлер “Геовизер” позволяет вести профилирование на любом наборе из 3 фиксированных частот в диапазоне 12.5 – 111 кГц, в том числе с автоматической привязкой точки измерения к глобальным координатам. Габаритные размеры прибора (750 x 650 x 340 мм), вес (4,5 кг) и простота в управлении посредством смартфона на базе операционной системы Андроид – все это существенно облегчает процесс сбора данных, а также увеличивает пространственное разрешение исследования.

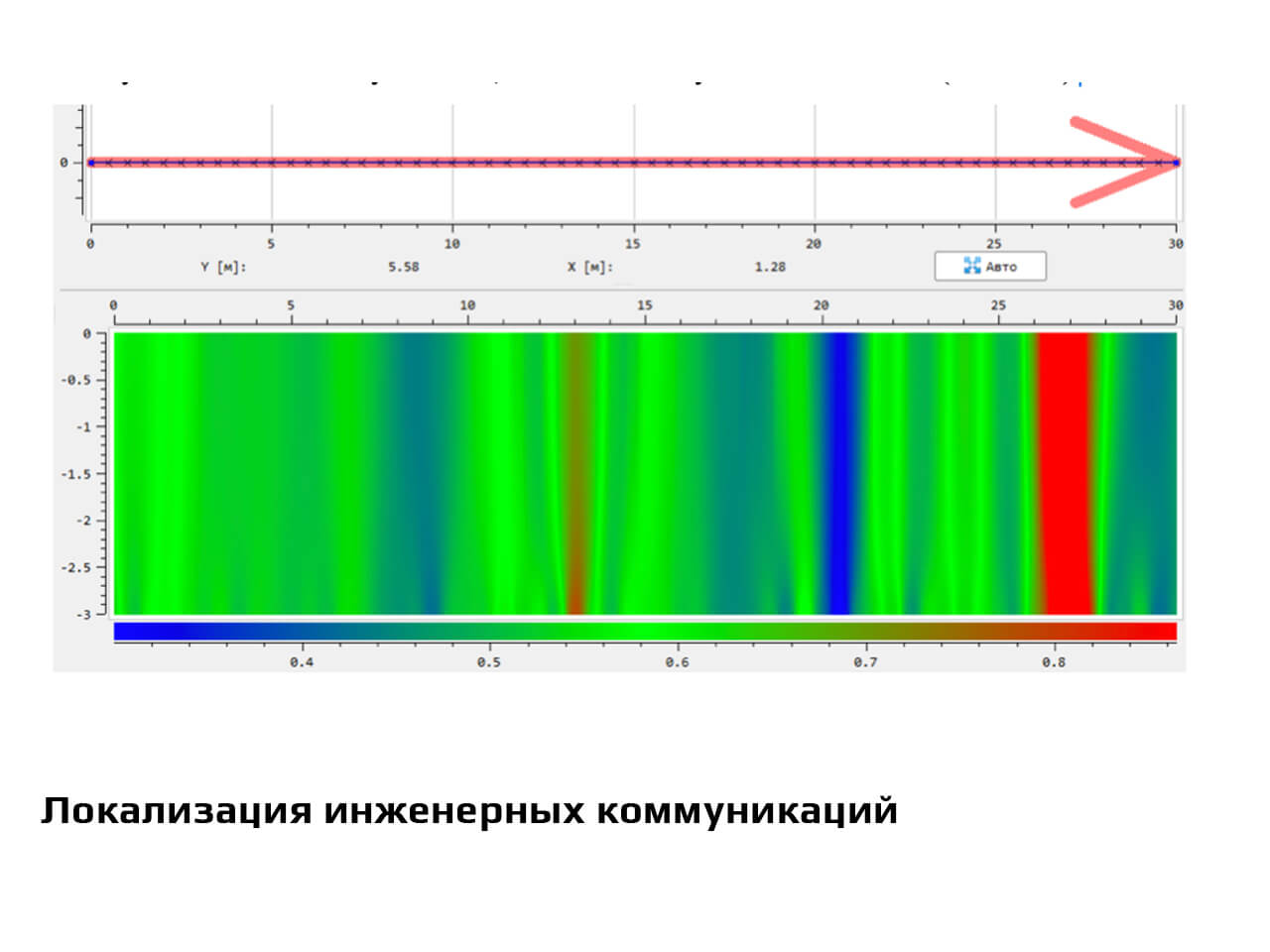

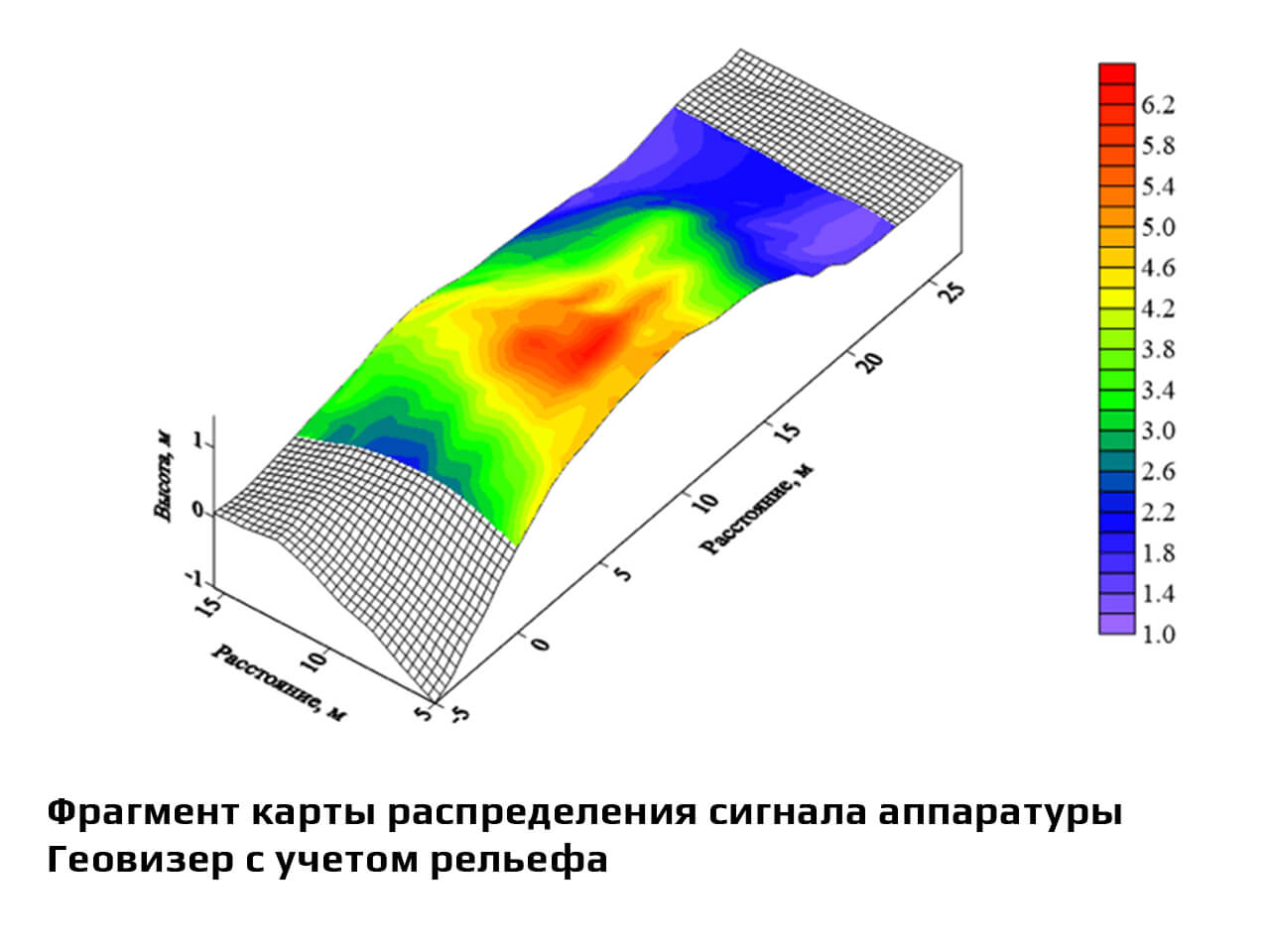

Предварительные результаты измерений “Геовизер” визуализируются в реальном времени на экране смартфона. Специализированное ПО на смартфоне позволяет строить квази-трехмерные представления распределения сигнала.

Соединение с прибором осуществляется по BlueTooth протоколу.


ОСОБЕННОСТИ

01 Компенсация прямого поля
В аппаратуре реализован метод радиальночастотных профилирований в изопараметрическом варианте.

02 Оптимизированная калибровка

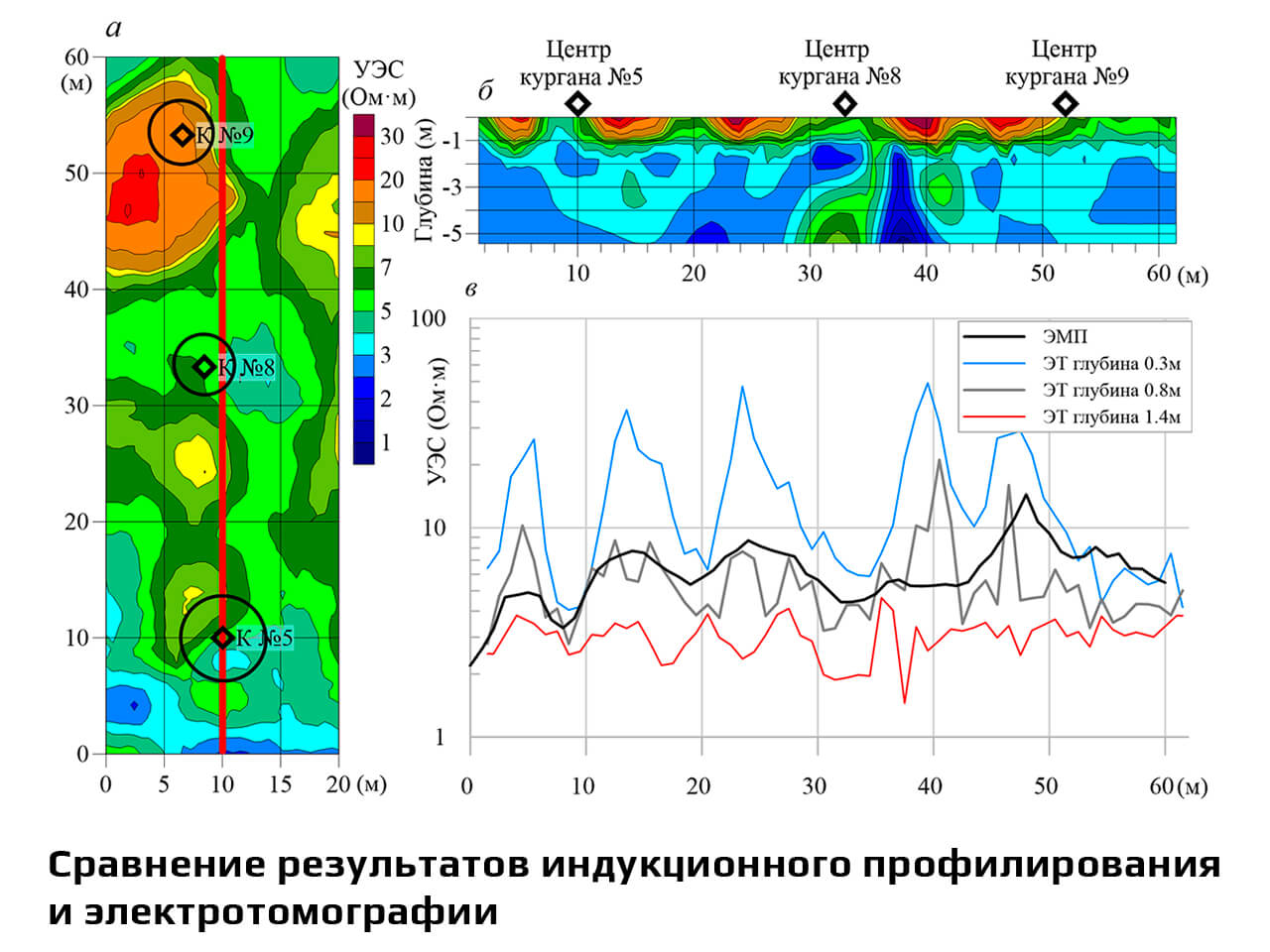

Калибровка прибора, обеспечивает профилирование на 3 частотах и качественную корреляцию с результатами других методов.

03 Доступный функционал
Функционал программы управления позволяет оперативно и удобно осуществлять сбор данных в различных режимах навигации, а также визуализировать карты, разрезы и профильные кривые.

04 Совместимость с Android
Программа управления работает на базе любых Android устройств.

05 Компактность

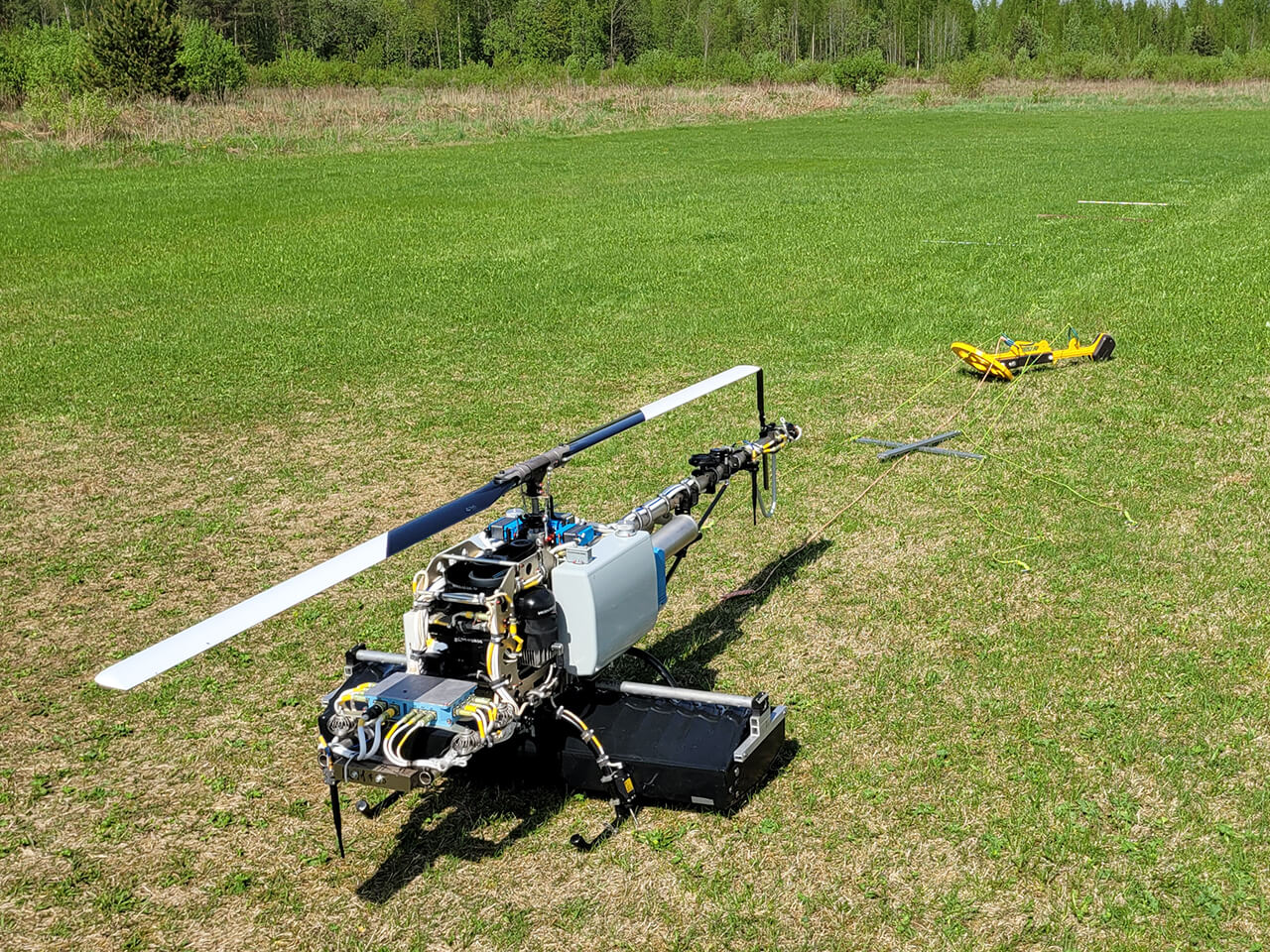

Компактные размеры и меньший вес обеспечивают возможность использовать прибор на базе беспилотных летательных аппаратов.

06 Более точное профилирование
Малый разнос Tx-Rx для более детального профилирования.

07 Калибровка на воздух
Функция калибровки на воздух и процедуры прогрева генератора для получения более надежных результатов.

08 Расширенные возможности
Расширенные возможности программного обеспечения QZond/iiSystem: расчет каж. УЭС, фазы сигнала.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Общие

Рабочие частоты 12,5 кГц / 40 кГц / 111 кГц
Время измерения 0,3-0,9 с (в зависимости от количества выбранных частот)
Мощность генератора 60 Вт
Чувствительность приемника 1 мВ
Габариты в собранном состоянии 90х75х25 см
Время работы батареи 6-8 часов
Вес прибора 4 кг
