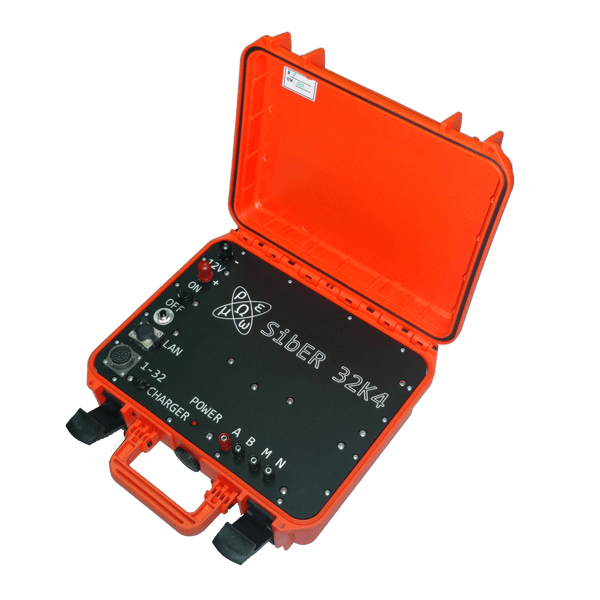

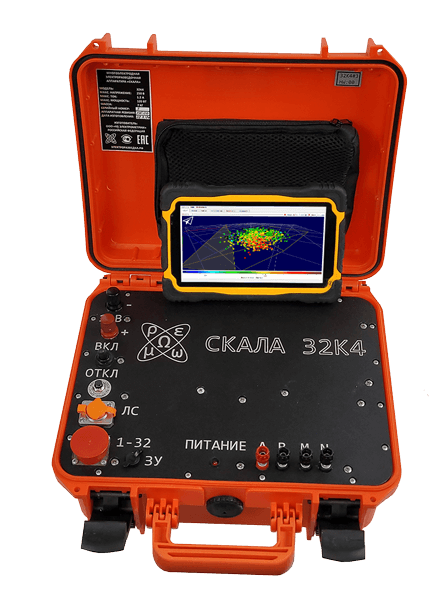

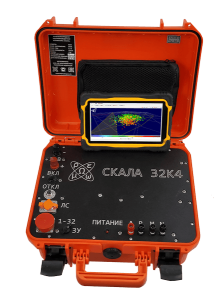

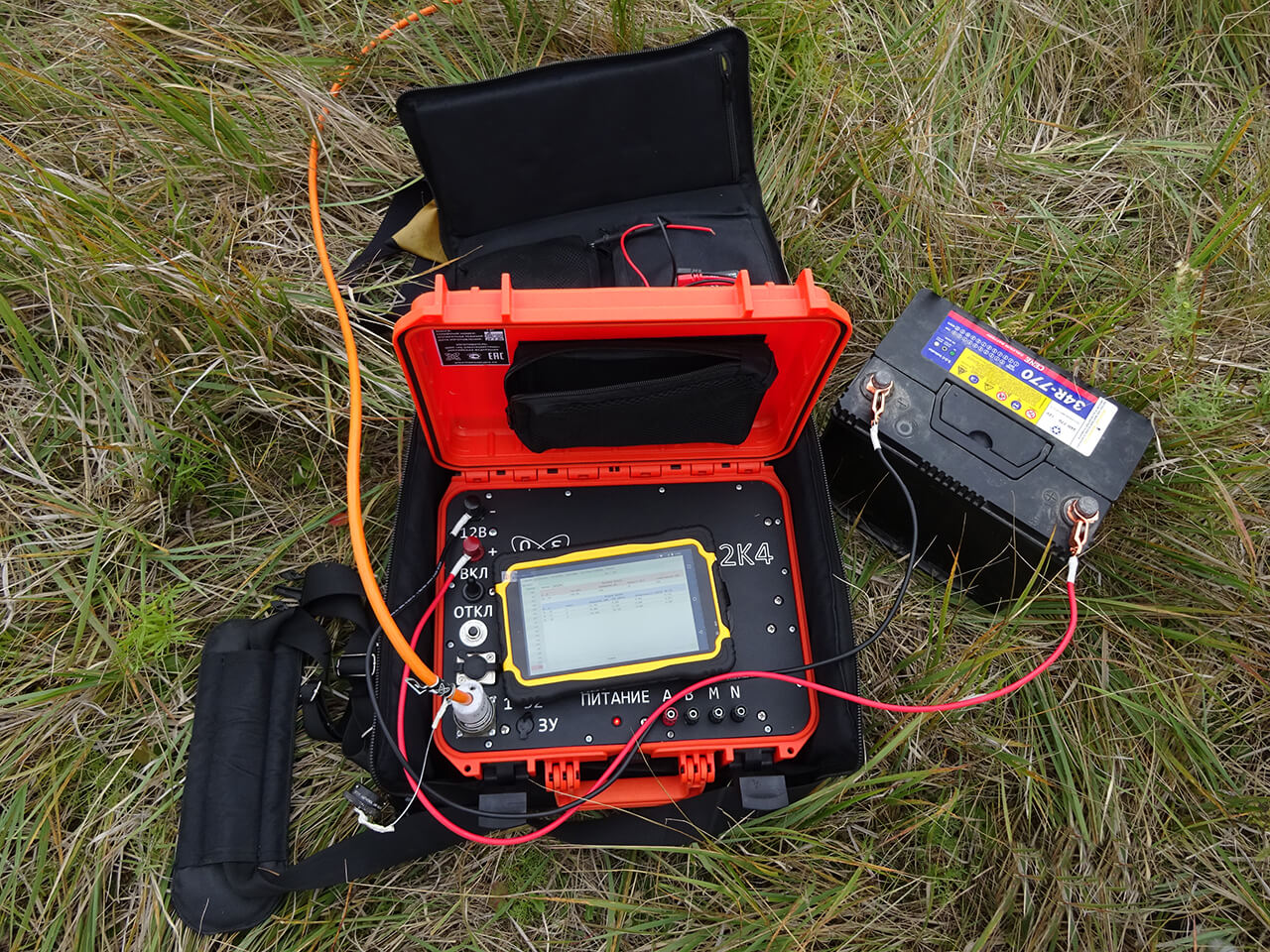

МНОГОЭЛЕКТРОДНАЯ ЭЛЕКТРОРАЗВЕДОЧНАЯ АППАРАТУРА «СКАЛА 32К4» (Siber 32k4)

- 4 Измерительных канала
- 32 Электрода
- 120 Вт Мощность внутреннего источника
- 155 м Максимальный разнос AB/MN


ОПИСАНИЕ

Специализированный аппаратно-программный комплекс разработан для проведения геофизических исследований методом сопротивлений и вызванной поляризации в модификациях электрической томографии и вертикального электрического зондирования.

Простой интуитивно-понятный интерфейс программы управления Xeris позволяет реализовывать весь потенциал комплекса – создание шаблонов измерений в режиме электротомографии; проводить каротажные измерения; контролировать процесс измерения в реальном времени по WiFi/Ethernet; проводить визуализацию и фильтрацию данных; диагностировать работоспособность внутренних узлов аппаратуры.

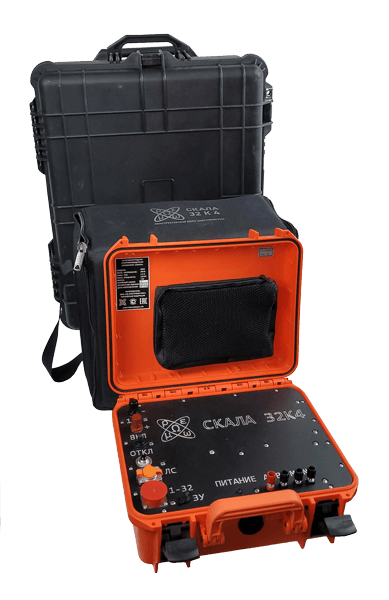

Аппаратная часть измерительного комплекса размещена в защищенном транспортировочном кейсе и представляет собой моноблок, включающий источник тока, коммутатор на 32 электрода, и 4-х канальный измеритель.


ОСОБЕННОСТИ

01 Встроенный коммутатор на 32 электрода
32 электрода, 4-х канальный измеритель и источник тока на 120Вт в одном корпусе массой 6 кг.

02 Удаленное управление
Новая архитектура аппаратуры реализует управление прибором с помощью практически любых устройств - смартфона, планшета или компьютера на базе ОС Android, Windows или Linux посредством Wi-Fi или Ethernet соединений при помощи унифицированного ПО Xeris.

03 Сверхбыстрая готовность к работе
Обновленная прошивка и программа управления обеспечивают готовность аппаратуры после включения в течение 7 секунд.

04 Стандартные измерительные установки
Поддержка измерительных установок типа Шлюмберже, дипольной, трёхэлектродной (прямой и обратной), двухэлектродной и других.

05 Составные шаблоны измерений
В программе управления Xeris реализована возможность создания составных шаблонов измерений с набором различных типов измерительных установок, последующий сбор данных в едином рабочем цикле с возможностью раздельной обработки.

06 Пользовательские шаблоны измерений
Программа управления поддерживает универсальный стандарт шаблонов формата ELECTRE, что обеспечивает возможность использования пользовательских шаблонов измерений, созданных, как вручную, так и в специализированных секвенсерах шаблонов (ERTLab, ZondResXD).

07 Проверка качества заземления электродов
Перед началом измерительной сессии, оператор имеет возможность провести сплошную и выборочную проверка качества заземления электродов с графическим представлением результатов. Значения заземления сохраняются вместе с данными измерительных сессий.

08 Отключение неиспользуемых электродов
Выборочное отключение неиспользуемых электродов.

09 Техника сплошного профилирования
Техника сплошного профилирования с переносом первого сегмента электродного кабеля предыдущей расстановки в конец следующей.

10 Режим СП
Для прошивок начиная с версии 5.0 был внедрен режим измерения собственного потенциала. Таким образом могут быть решены задачи не только измерения блуждающих токов, но и определения вектора их направления.

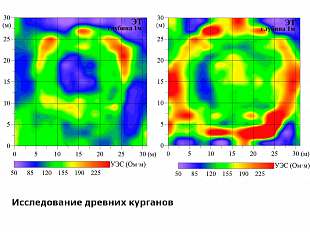

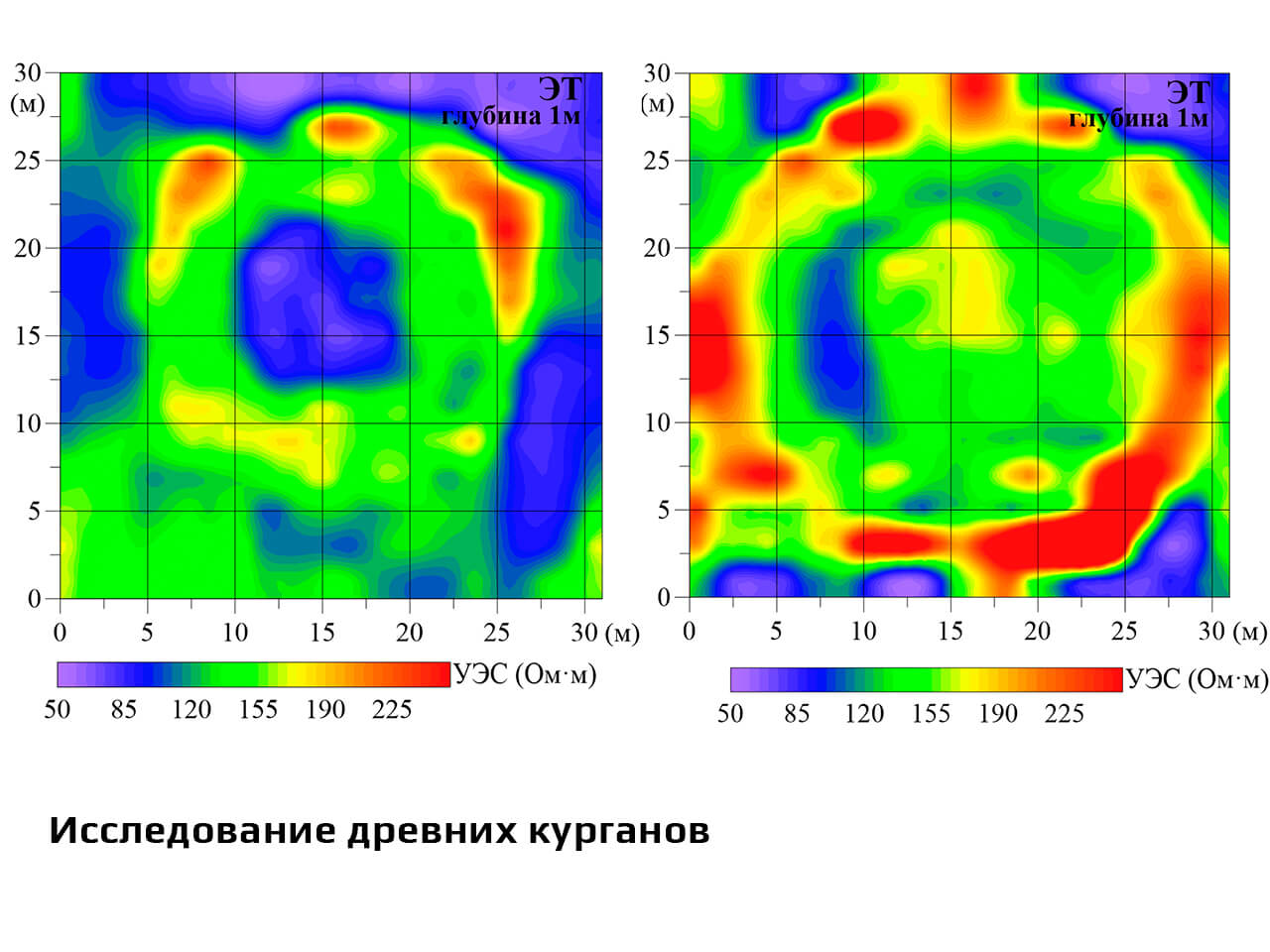

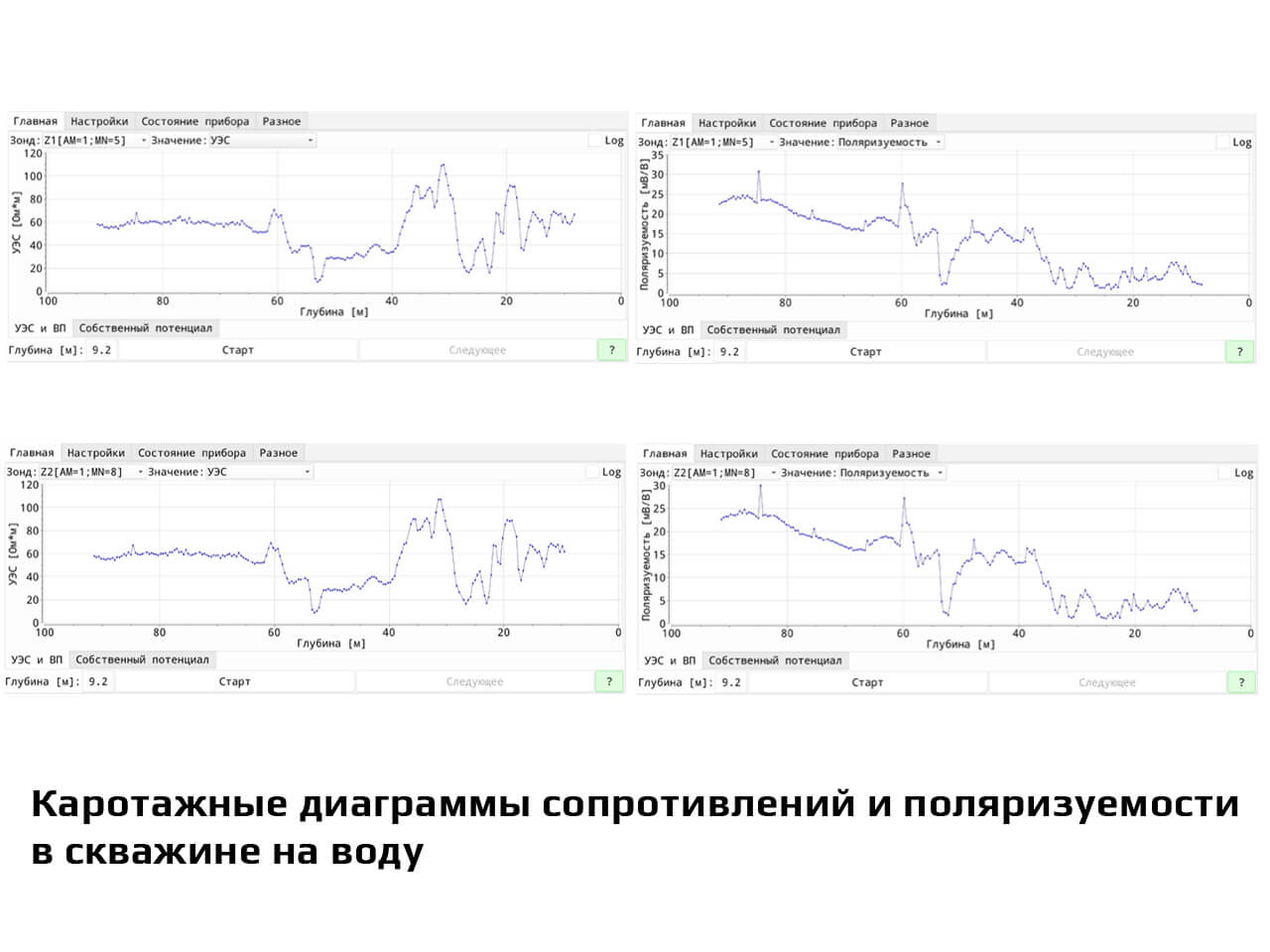

11 Режим ГИС
Для проведения измерений в скважинах с целью выбора оптимального уровня установки фильтровой колонны на воду реализован режим геофизических исследований скважин. Режим позволяет при помощи специального кабель-зонда быстро собрать данные для построения кривой каротажа сопротивлений, а также ВП и их последующей автоматической обработки.

12 Режим ВЭЗ
Аппаратура имеет возможность проводить измерения в режиме ВЭЗ, с последующей визуализацией кривой зондирования.

13 Запись отсчётов
Запись всех отсчётов выходных и входных сигналов с возможностью последующей визуализации, анализа и обработки.

14 Автоматическая обработка сигналов
Для оперативного контроля данных реализован функционал автоматической фильтрации входных сигналов, учитывая настраиваемые п критерии также оценка качества данных.

15 Регулируемое энергопотребление
Регулируемое энергопотребление для сохранения заряда аккумулятора.

16 Автоматическая диагностика
Автоматическая диагностика обрывов цепи, коротких замыканий и проблем с питанием.

17 Визуализация сигналов
Визуализация выходных и входных сигналов во время работы.

18 Инструменты для тестирования
В программе управления имеются инструменты для тестирования настроек измерения в полевых условиях.

19 Редактирование настроек
В случае необходимости - имеется возможность редактирования настроек измерения без перерыва в работе.

20 Возобновление сеансов
Возобновление прерванных сеансов измерения.

21 Оперативная передача данных на ПК
Измеренные данные хранятся на внешнем устройстве и могут быть практически мгновенно перенесены на ПК для последующей обработки.

22 Совместимость с ПО
Измеренные данные можно экспортировать в формат популярных программ решения обратной задачи - Res2DInv, Res3DInv, ERTLab, ZondRes2D, ZondRes3D, X2IPI.

23 Расширение функционала
Программное обеспечение для управления аппаратурой постоянно развивается и дополняется новым функционалом, расширяя возможности применения комплекса для решения новых задач.

24 Обновление ПО оборудования
Обновление программного обеспечения аппаратуры с управляющего устройства за несколько секунд.

25 Рус/ Eng язык интерфейса
Русский и английский варианты графического пользовательского интерфейса.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Общие

Электроды 1 x 32 + 2 удалённых
Внешнее питание 12 В
Резервное питание 12 В, 2.3 А*ч
Интерфейс Wi-Fi, Ethernet
Степень защиты IP67 (транспортировка), IP54 (эксплуатация)
Рабочая температура -20 … +50 °C
Влажность окружающей среды не более 90%
Габариты 260 x 265 x 176 мм
Вес 6 кг


Многоканальный измеритель

Количество каналов 4
Входное сопротивление 10 МОм
Количество отсчётов 1 … 500
Частота дискретизации 50, 60 Гц
Разрядность АЦП 24 бит
Входное напряжение -20 … 20 В
Разрешение 1 мкВ
Подавление помех промышленных частот не менее 90 дБ
Защита от перенапряжения до 1 кВ


Источник

Тип источник напряжения
Выходное напряжение 1 … 250 В
Выходной ток до 1.2 А
Выходная мощность до 120 Вт
Форма выходных импульсов прямоугольные переменной полярности
Длительность выходных импульсов до 10 с
Длительность пауз между выходными импульсами от 20 мс
Защита от короткого замыкания на выходе есть


Модуль питания

Защита от неправильной полярности на входе есть
Диапазон напряжений питания 10.5 … 15 В
Индикация отсутствия питания звуковая, светодиодная
