МНОГОЭЛЕКТРОДНАЯ ЭЛЕКТРОРАЗВЕДОЧНАЯ АППАРАТУРА «СКАЛА 48К12» (Siber 48K12)
- 12 Измерительных каналов- 48 Электрода
- 220 Вт Мощность внутреннего источника
- 470 м Максимальный разнос AB/MN
ОПИСАНИЕ

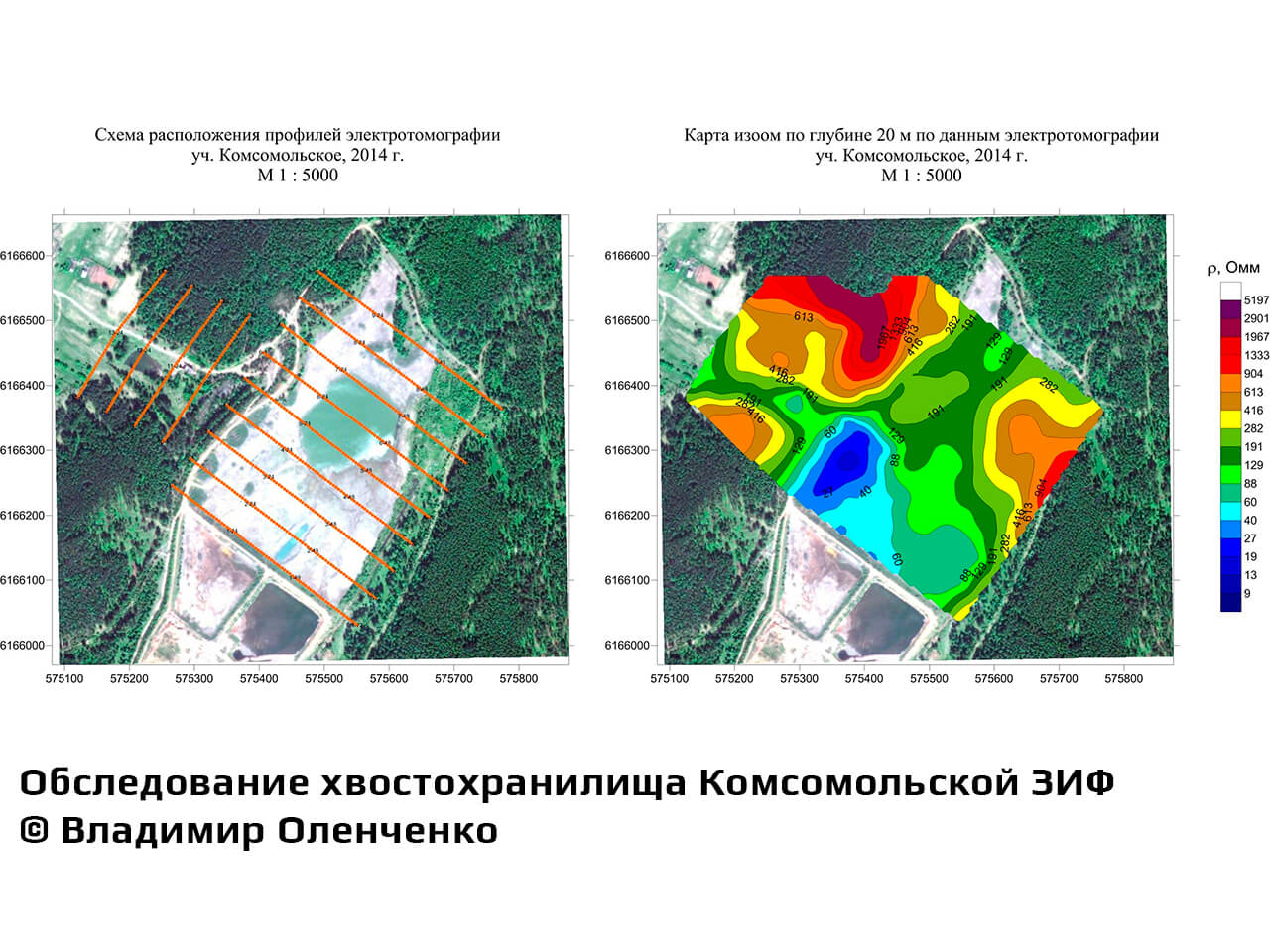

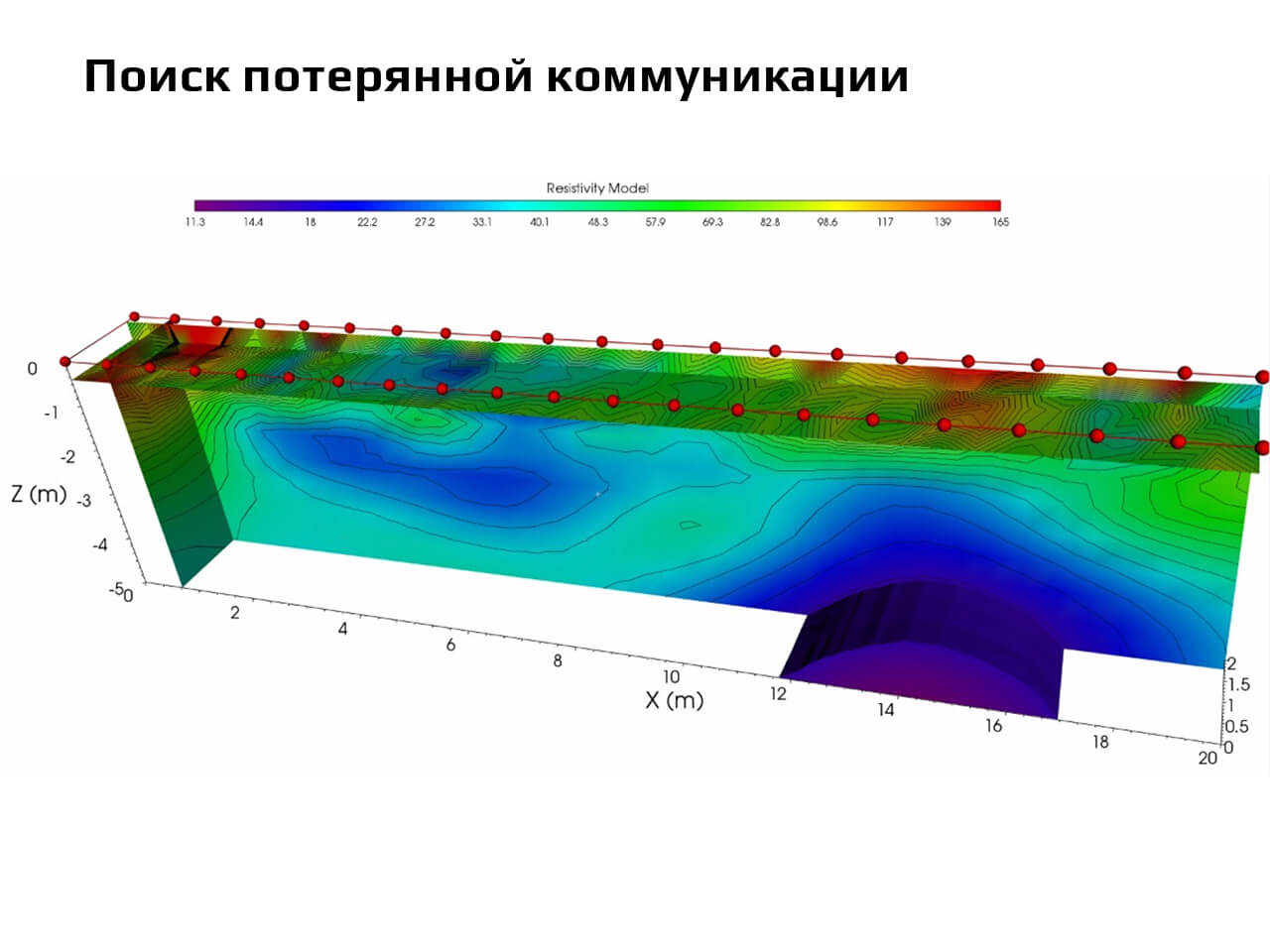

Специализированный аппаратно-программный комплекс разработан для проведения геофизических исследований методом сопротивлений и вызванной поляризации в модификациях электрической томографии и вертикального электрического зондирования.
Простой интуитивно-понятный интерфейс программы управления Xeris позволяет реализовывать весь потенциал комплекса – создание шаблонов измерений в режиме электротомографии; проводить каротажные измерения; контролировать процесс измерения в реальном времени по WiFi/Ethernet; проводить визуализацию и фильтрацию данных; диагностировать работоспособность внутренних узлов аппаратуры.

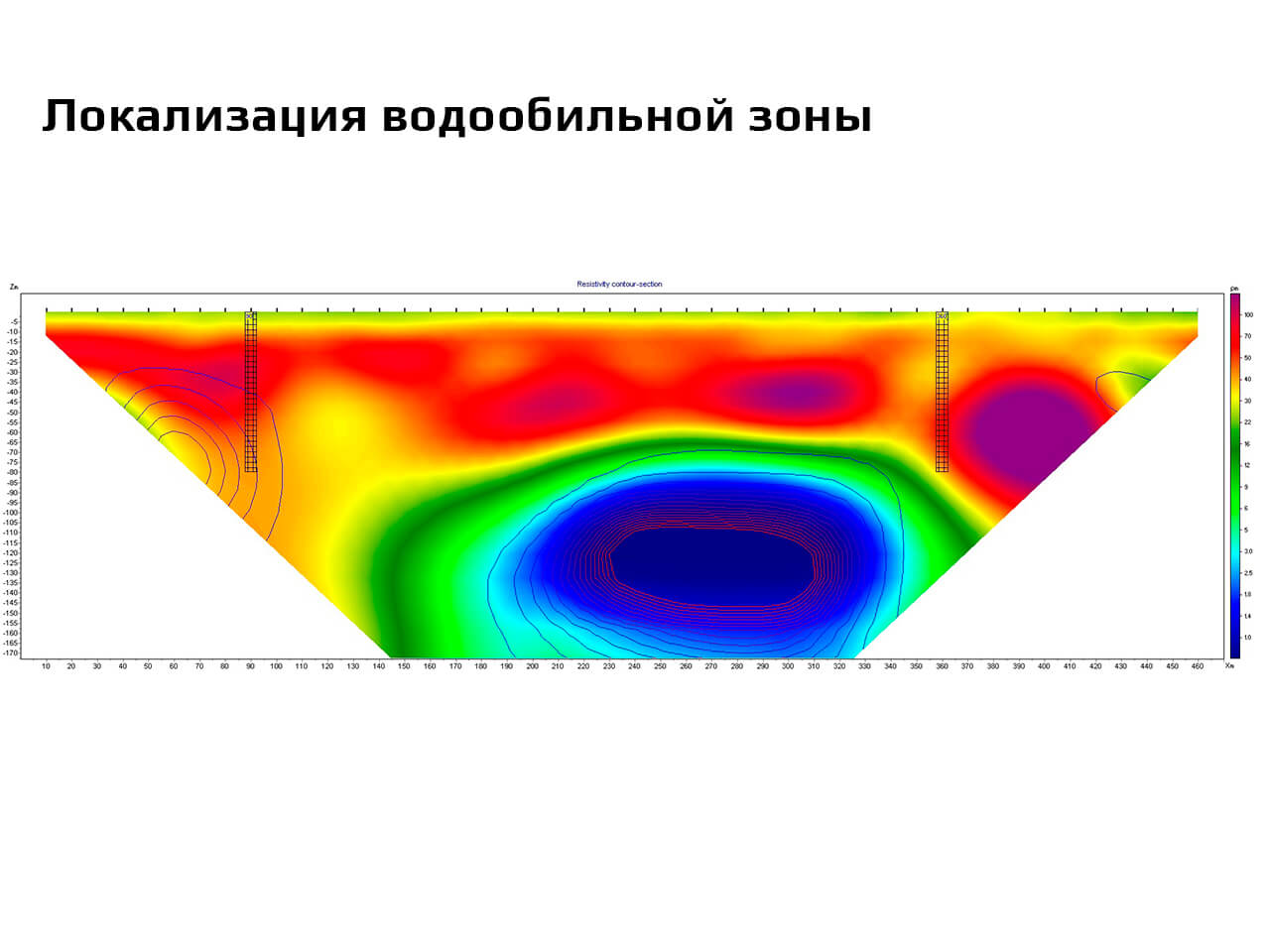

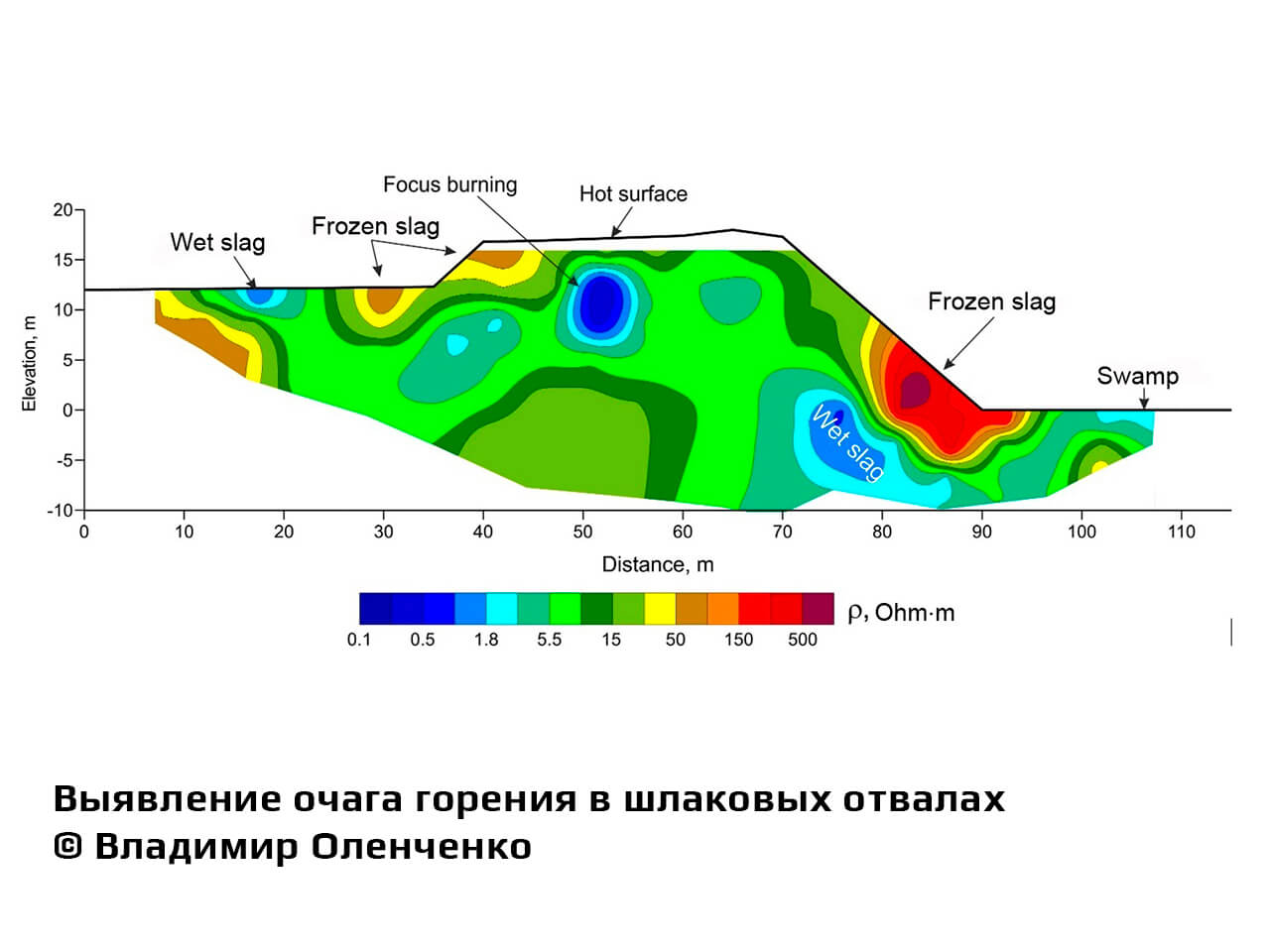

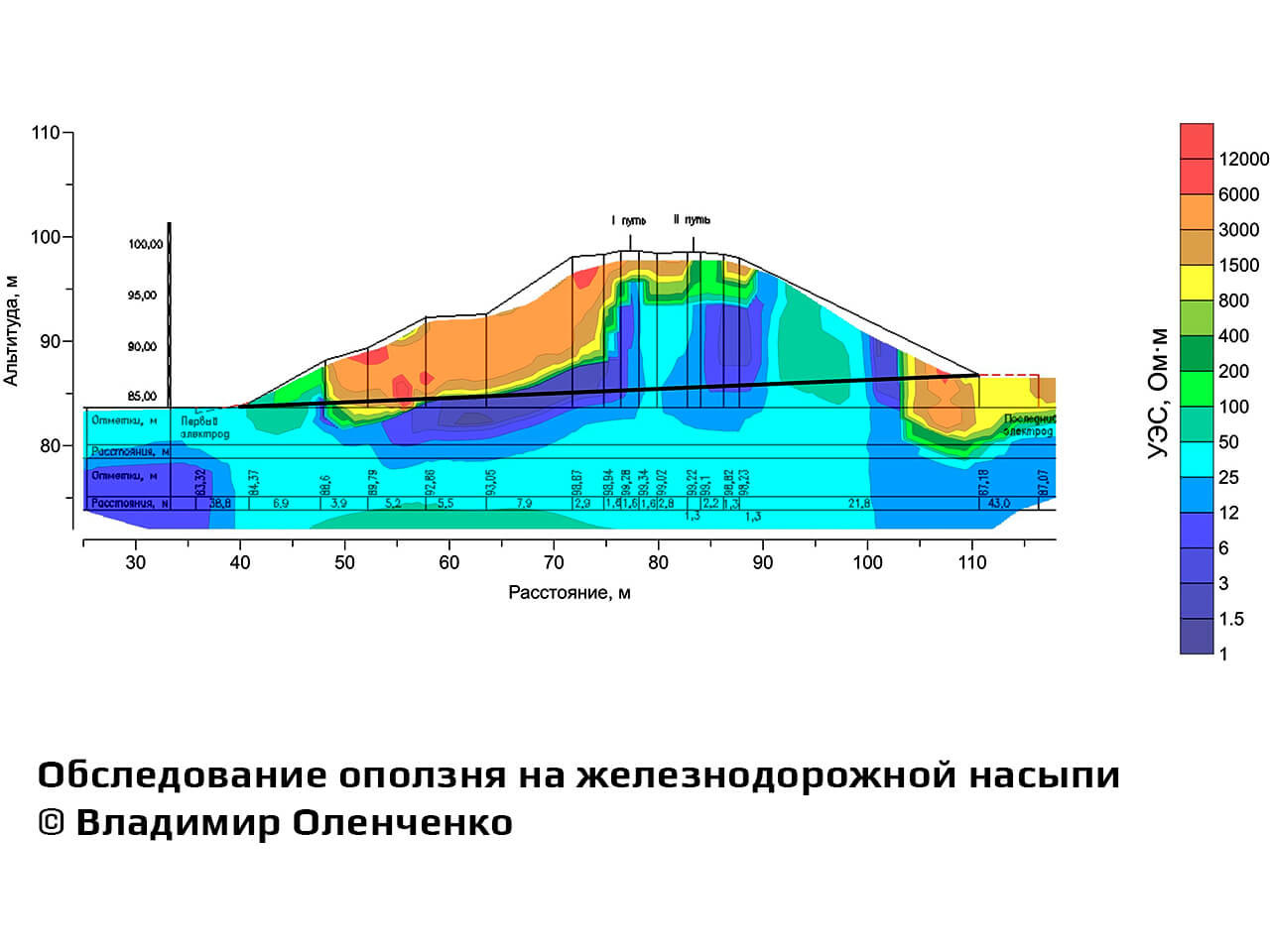

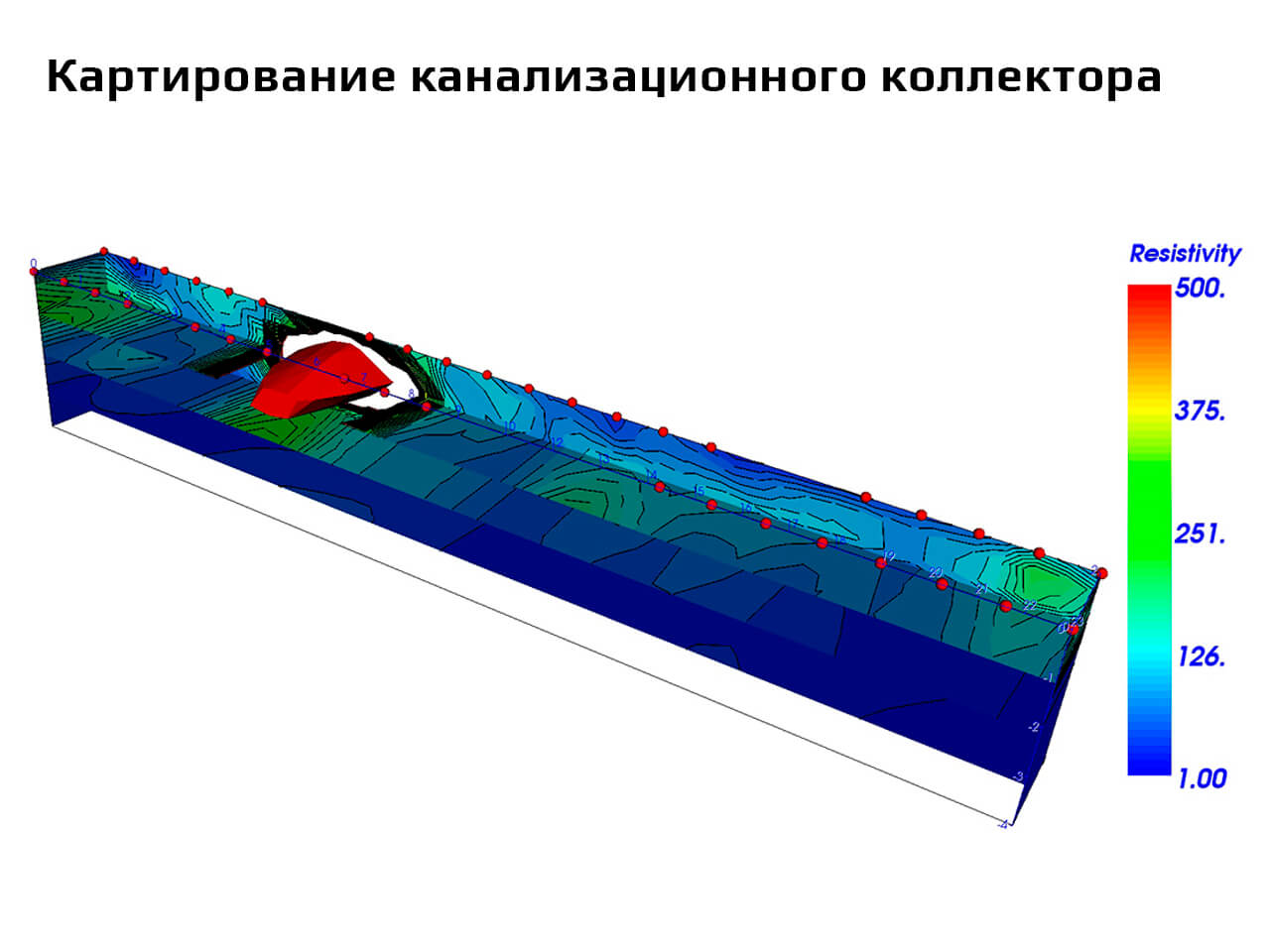

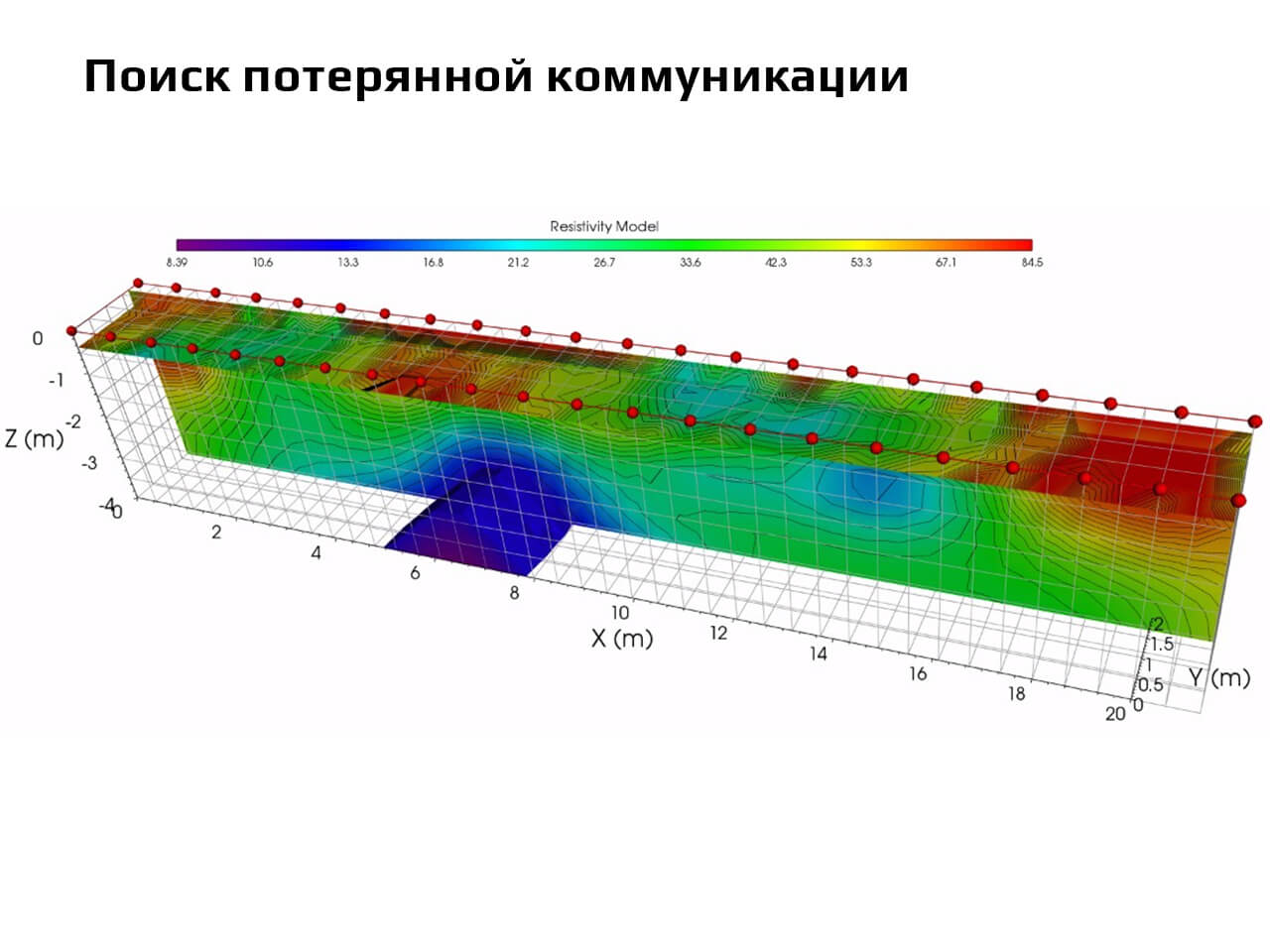

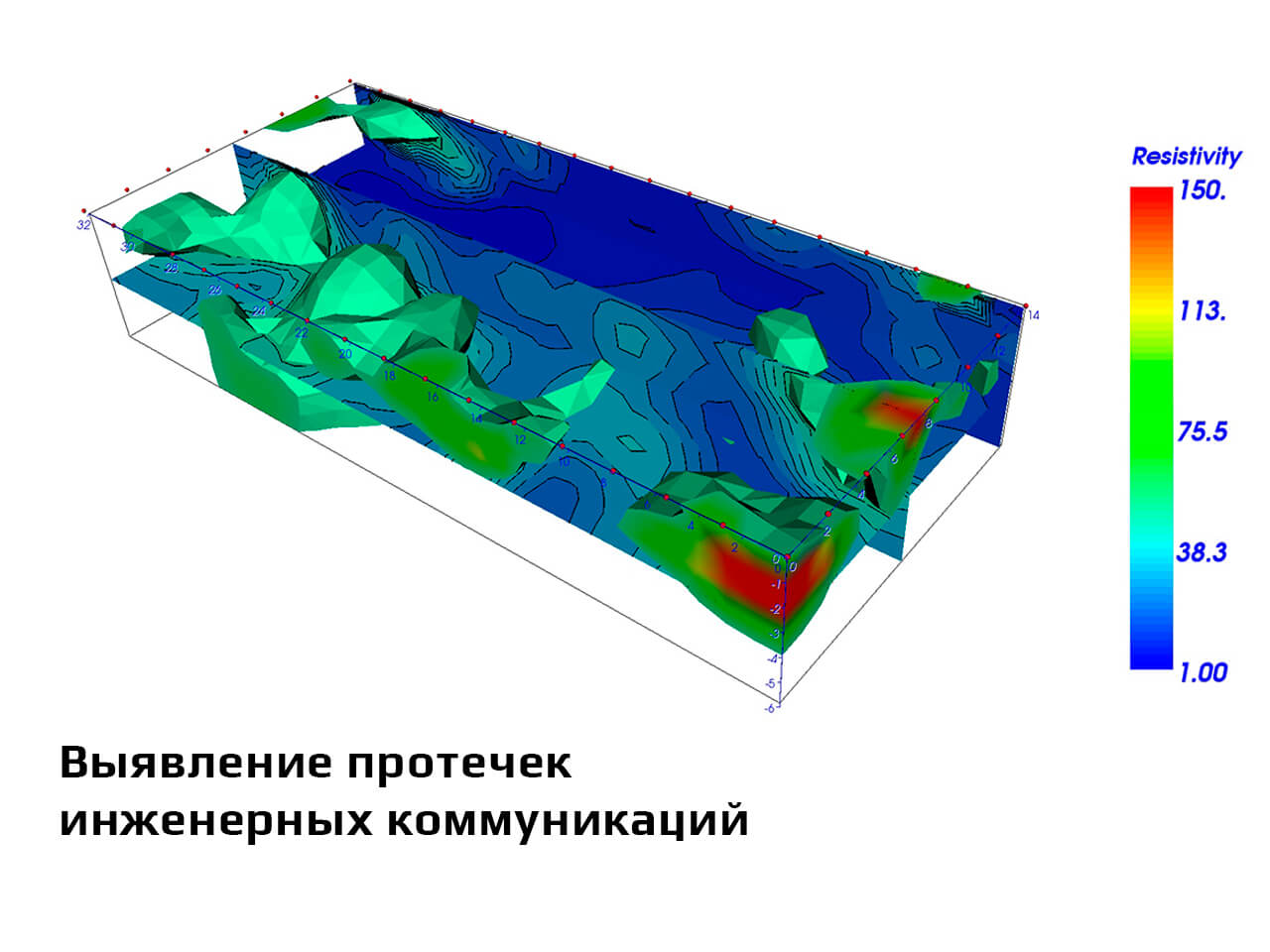

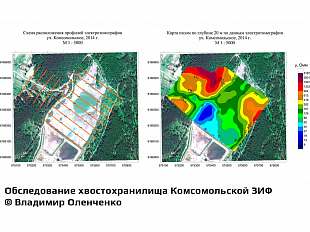

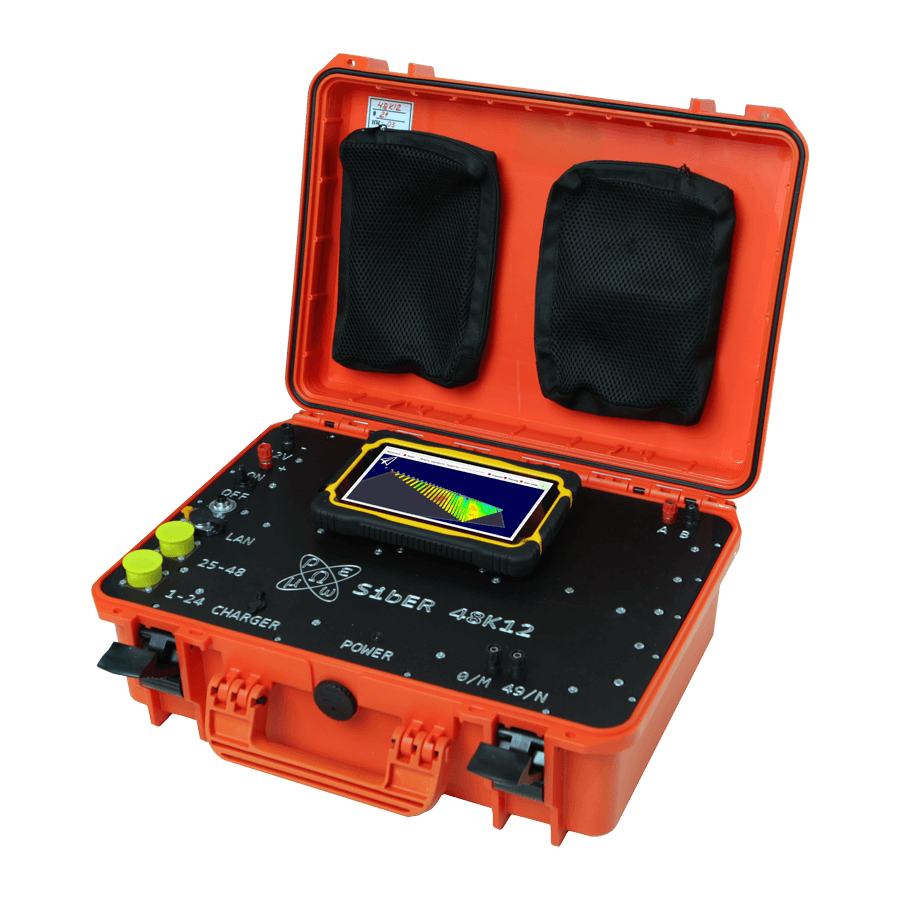

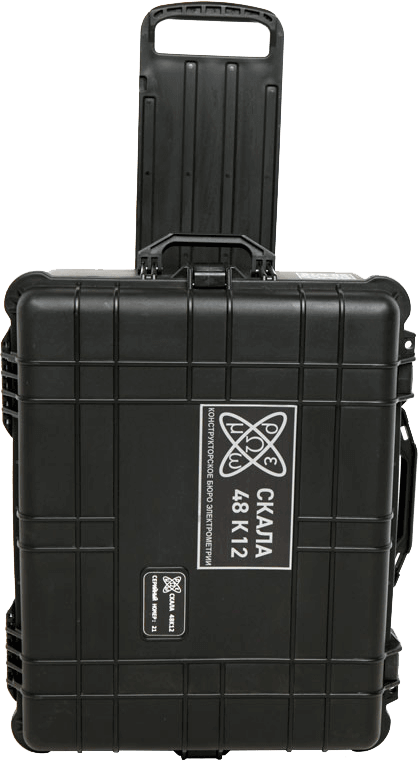

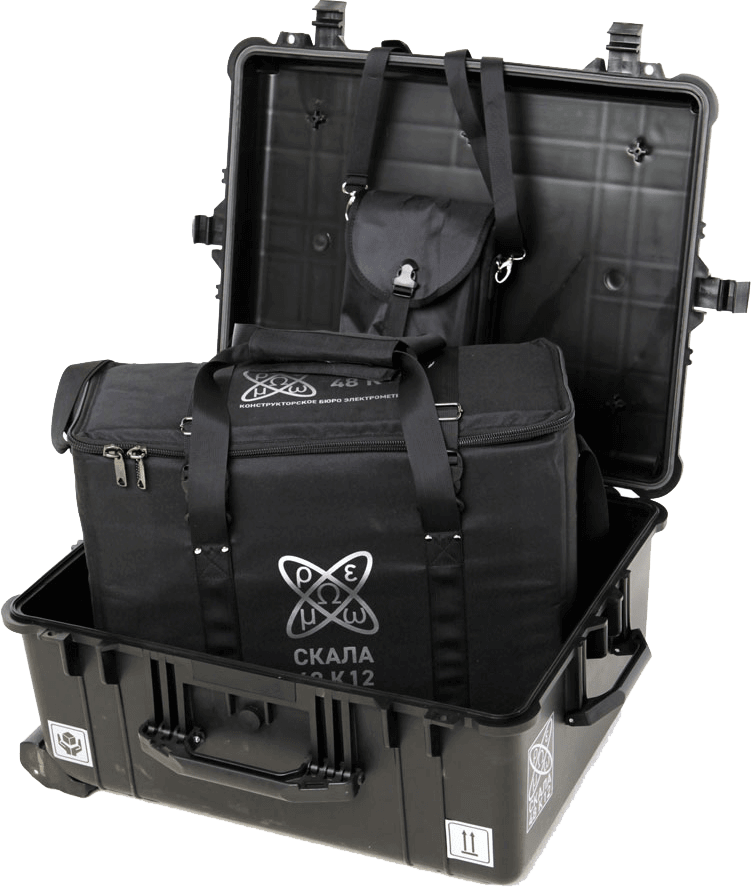

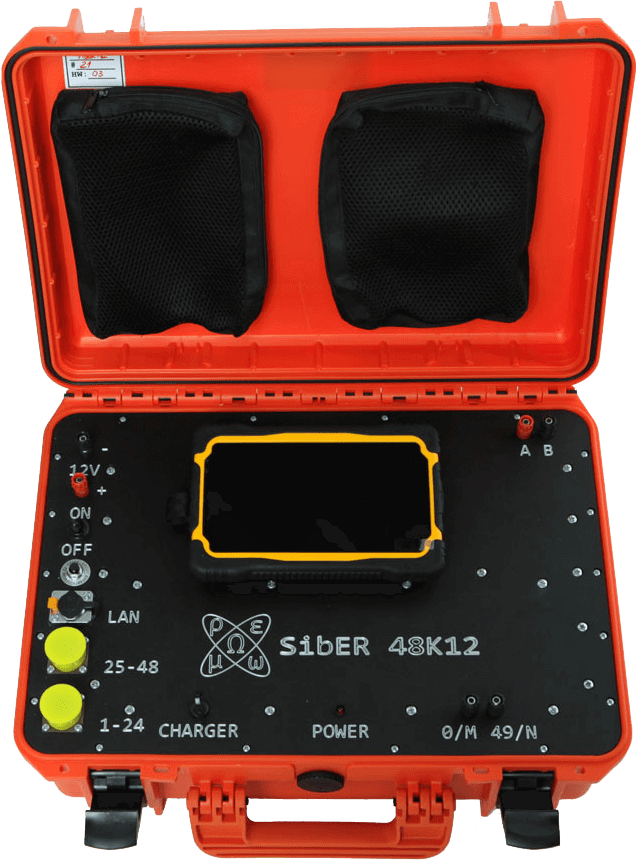

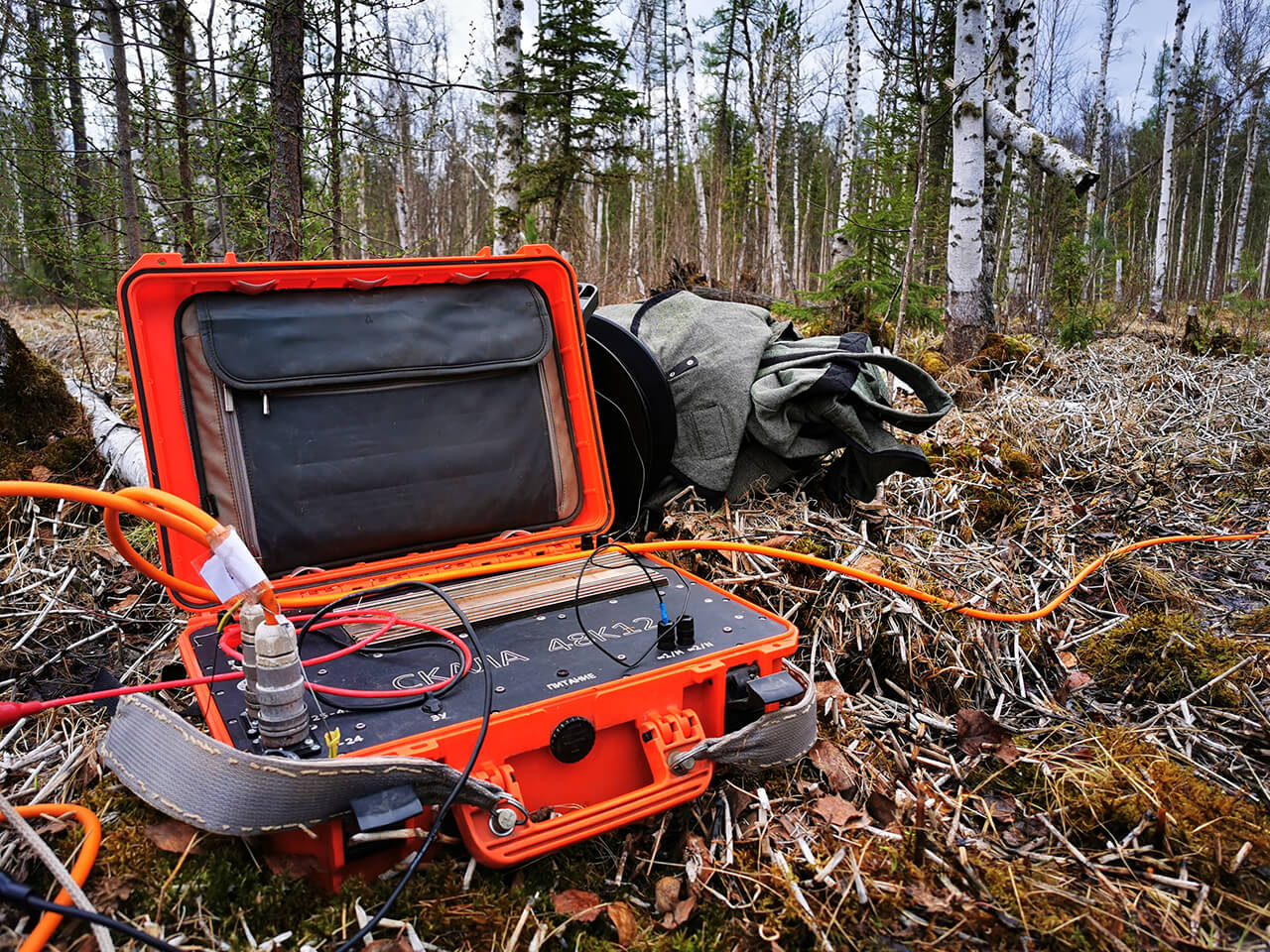

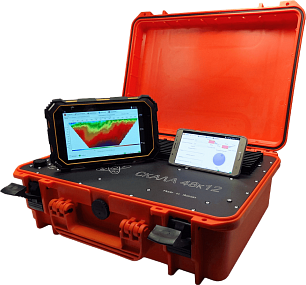

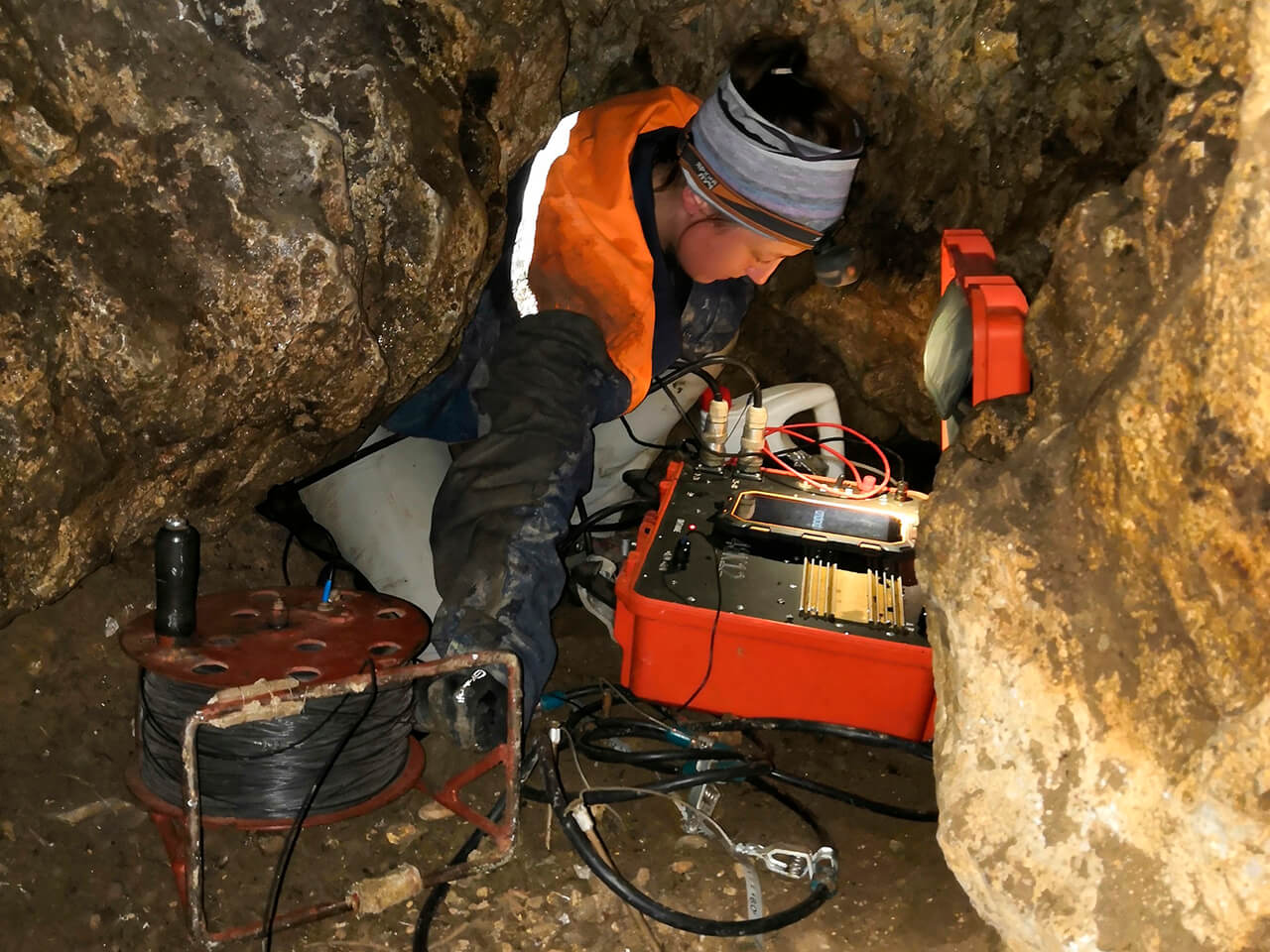

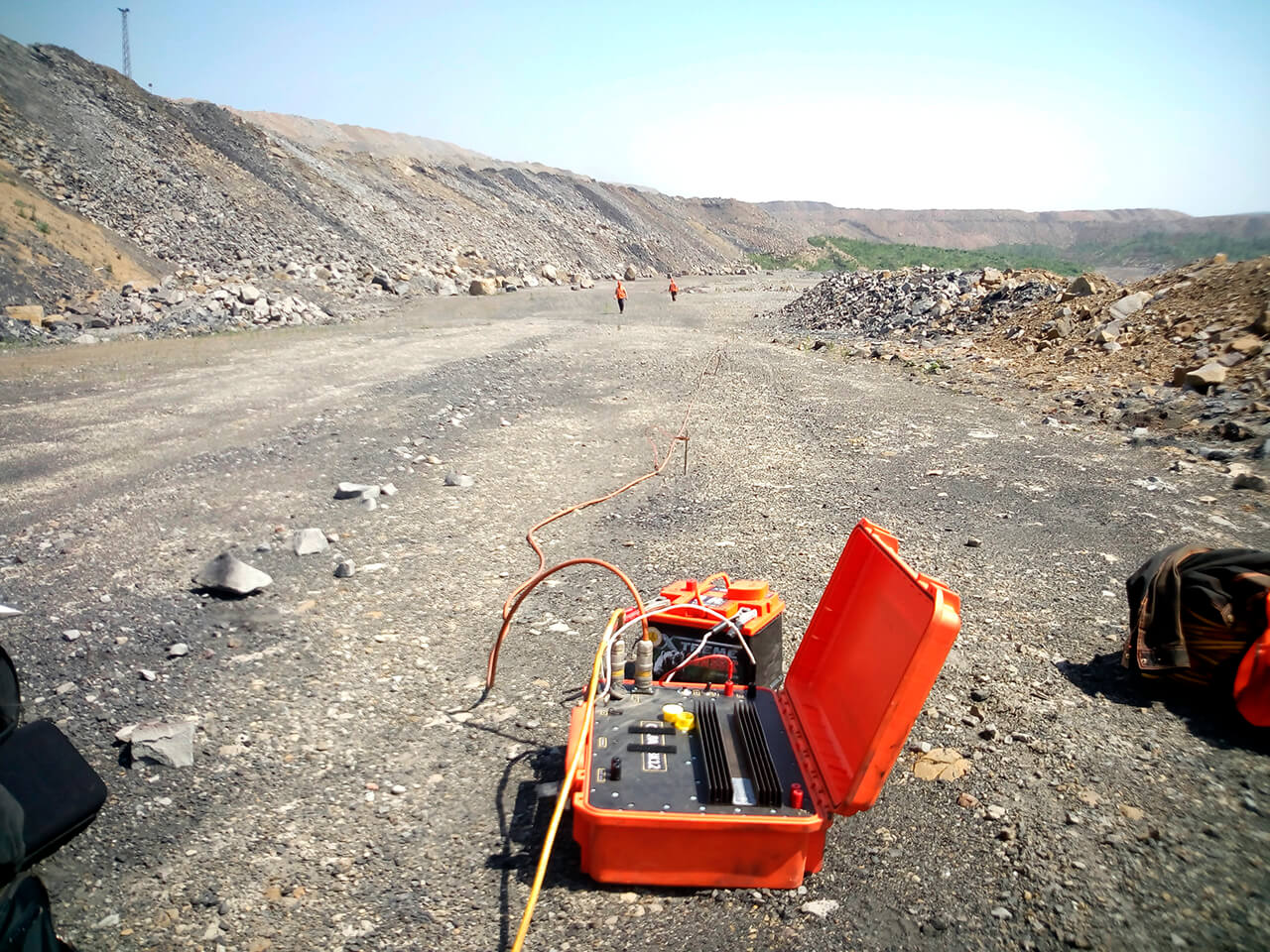

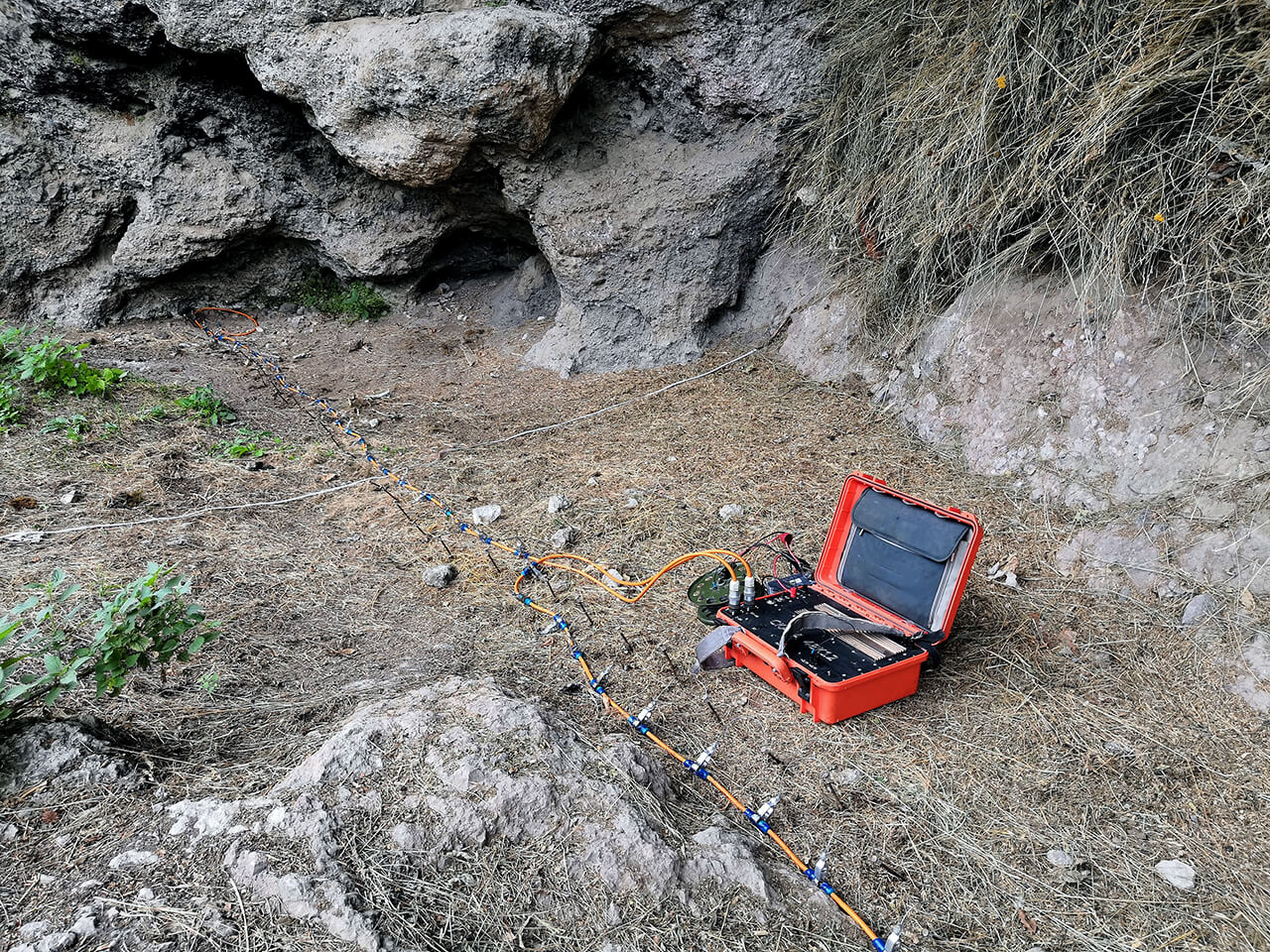

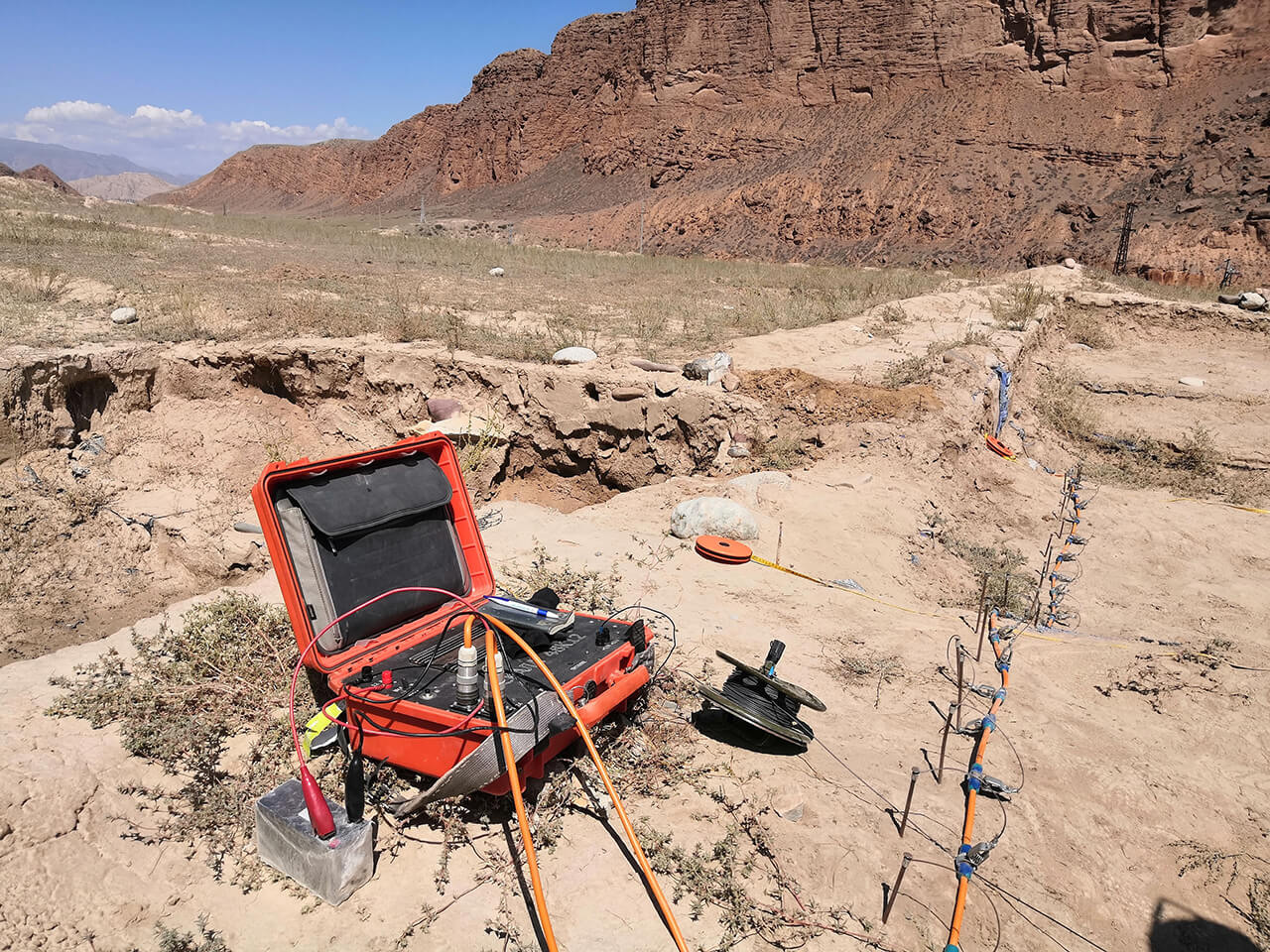

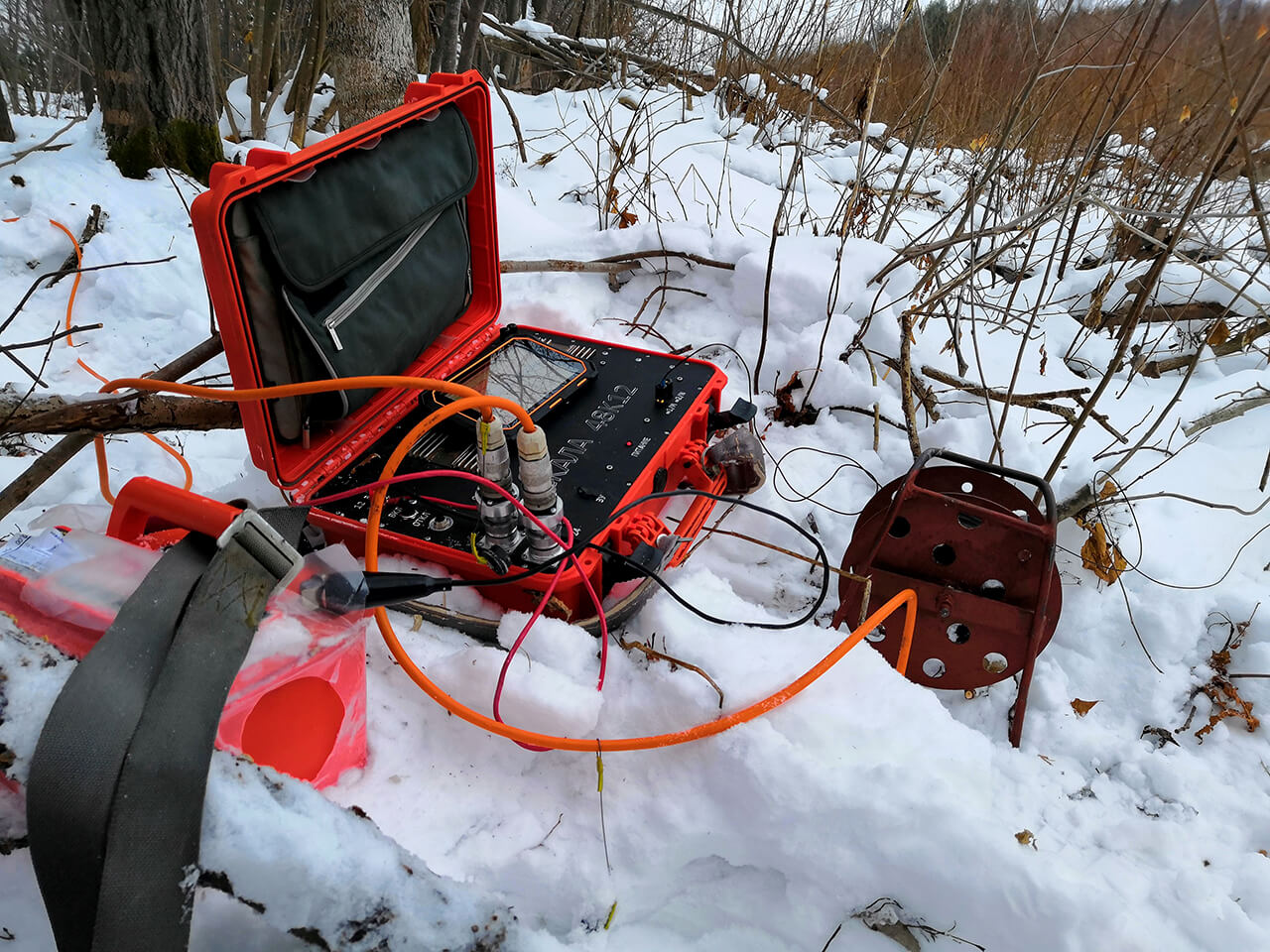

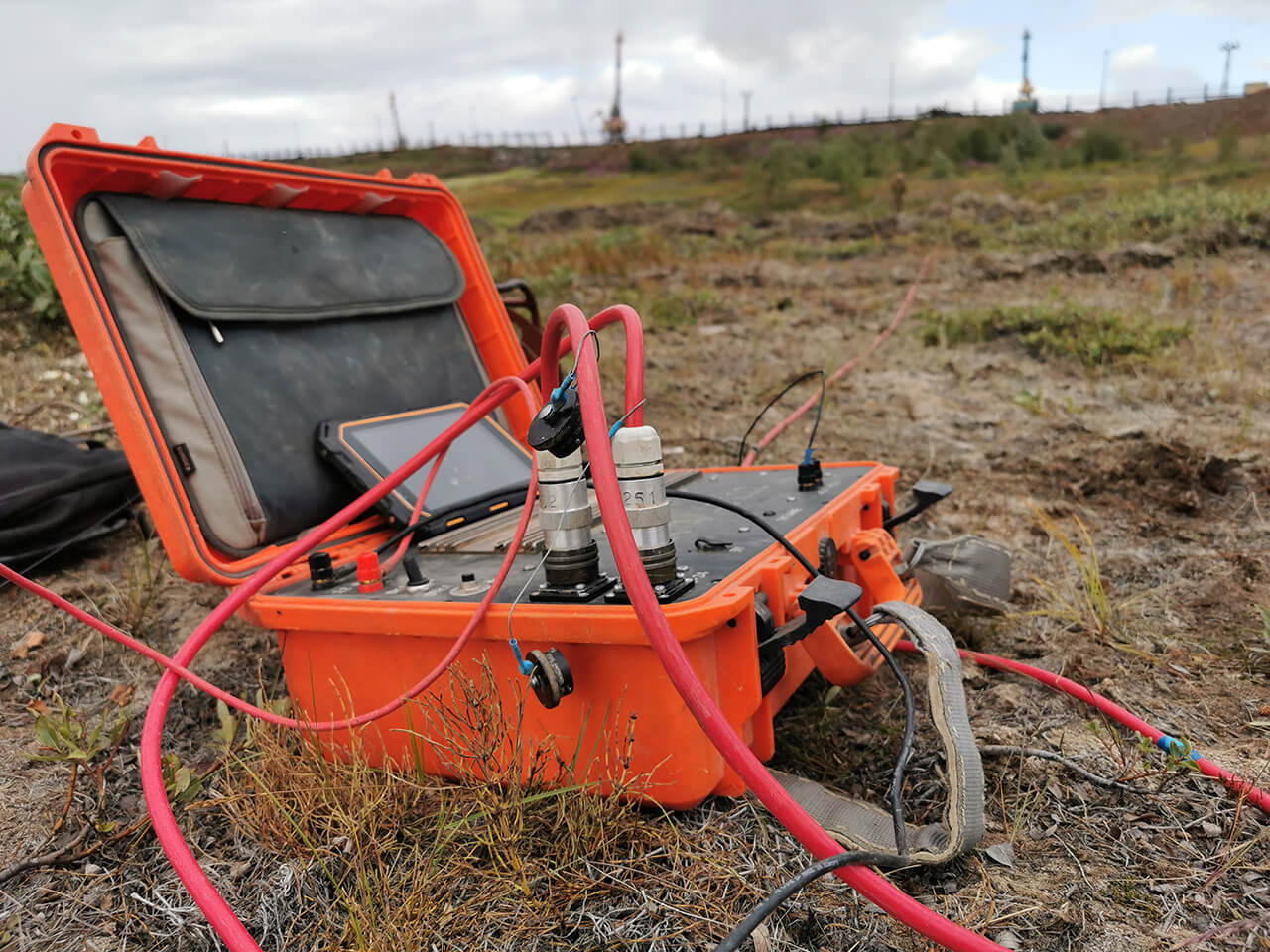

Аппаратная часть измерительного комплекса размещена в защищенном транспортировочном кейсе и представляет собой моноблок, включающий источник тока, коммутатор на 48 электродов, и 12-ти канальный измеритель.
ОСОБЕННОСТИ
01 Встроенный коммутатор на 48 электродов
48 электродов, 12 измерительных каналов и мощный источник в едином корпусе при массе 12 кг.
02 Удаленное управление

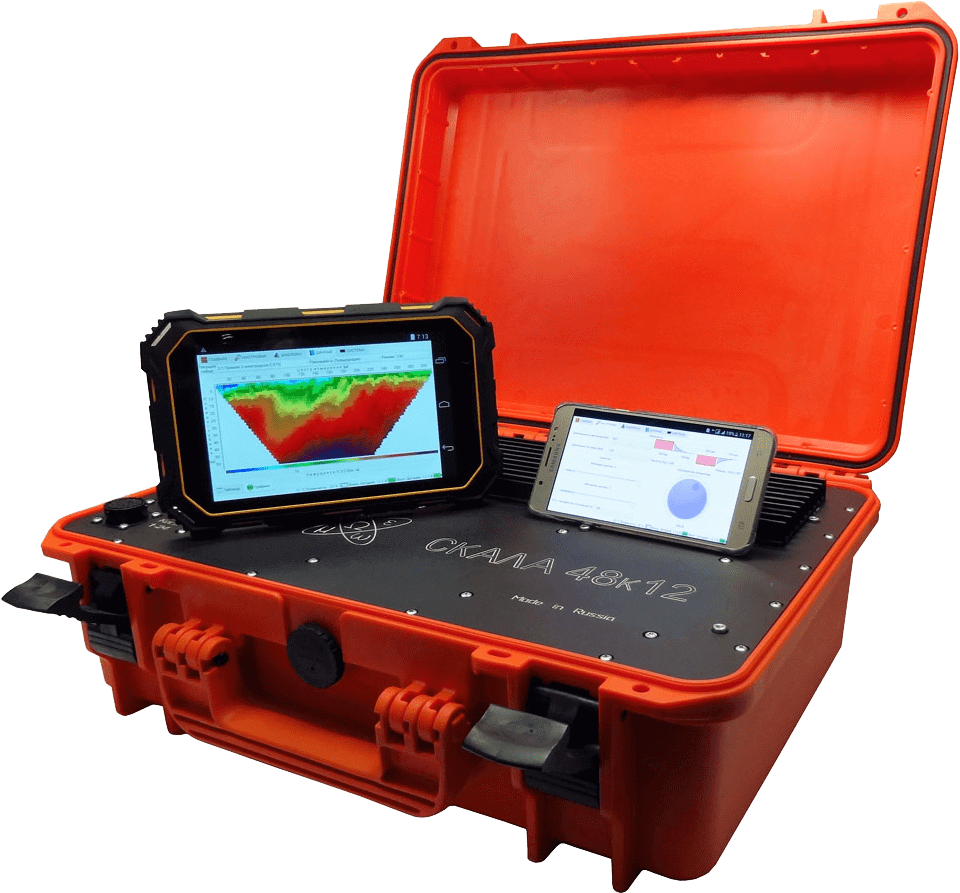

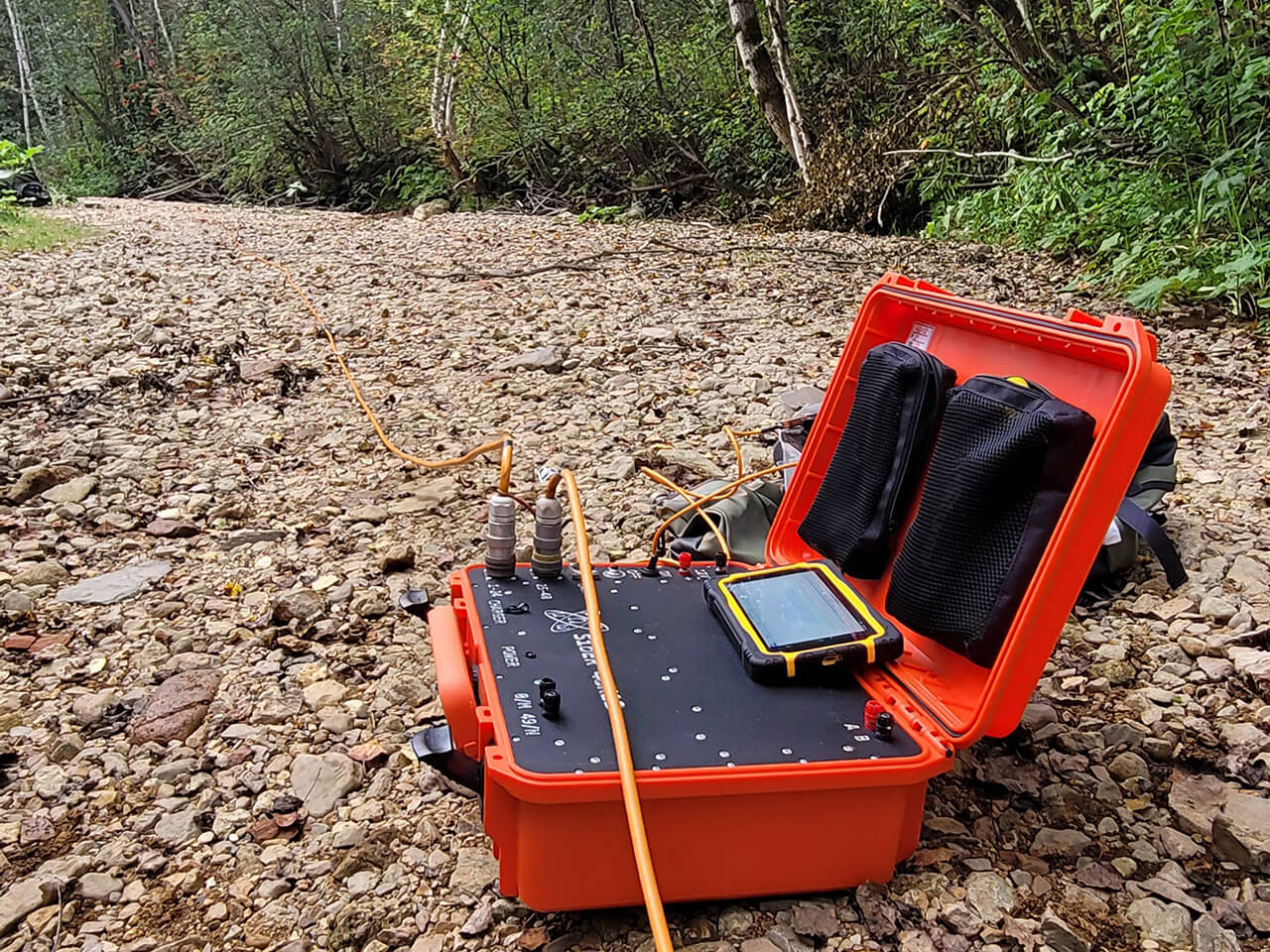

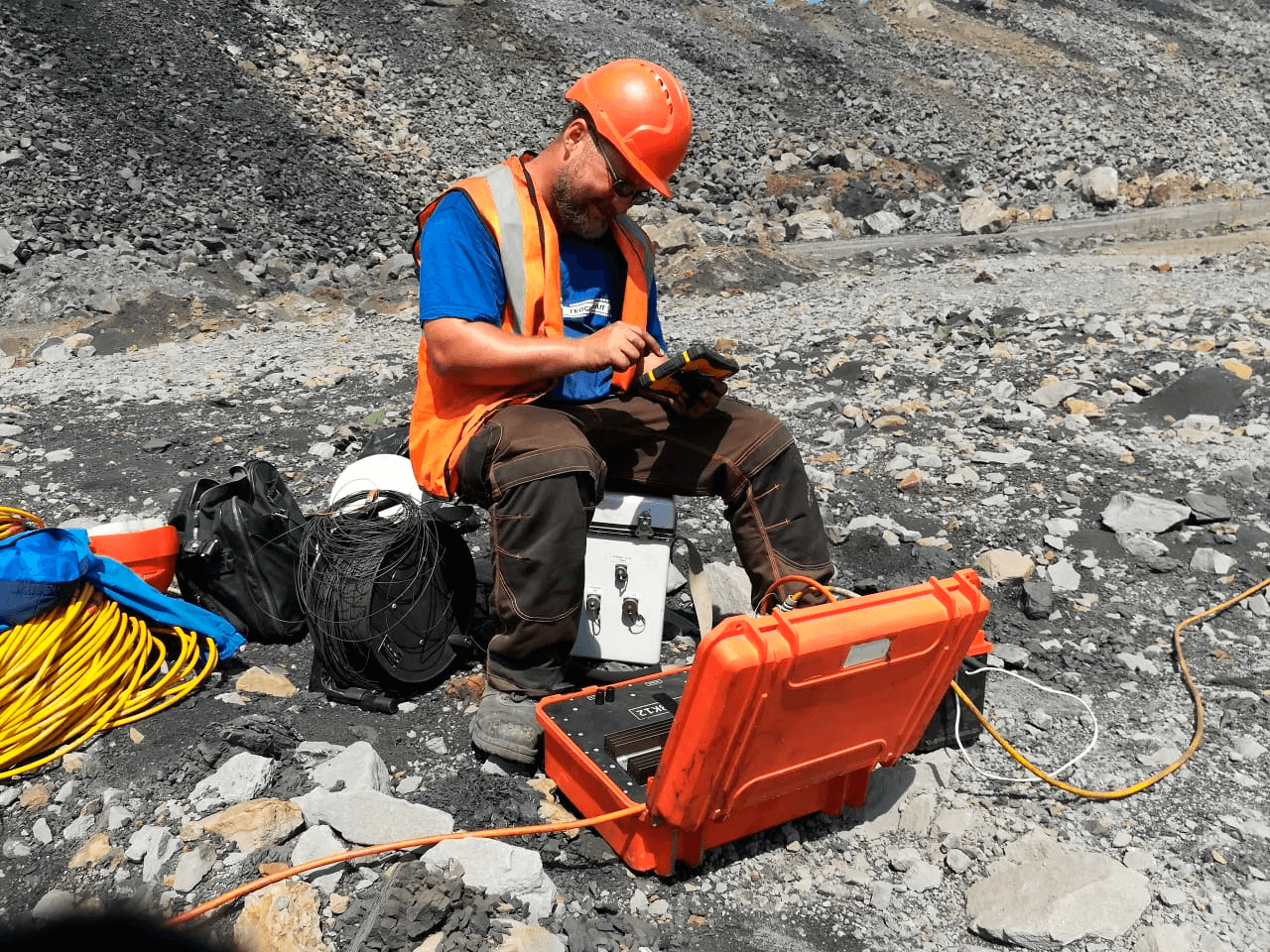

Новая архитектура аппаратуры реализует управление прибором с помощью практически любых устройств - смартфона, планшета или компьютера на базе ОС Android, Windows или Linux посредством Wi-Fi или Ethernet соединений при помощи унифицированного ПО Xeris.
03 Сверхбыстрая готовность к работе
Обновленная прошивка и программа управления обеспечивают готовность аппаратуры после включения в течение 7 секунд.
04 Стандартные измерительные установки
Поддержка измерительных установок типа Шлюмберже, дипольной, трёхэлектродной (прямой и обратной), двухэлектродной и других.
05 Составные шаблоны измерений
В программе управления Xeris реализована возможность создания составных шаблонов измерений с набором различных типов измерительных установок, последующий сбор данных в едином рабочем цикле с возможностью раздельной обработки.
06 Пользовательские шаблоны измерений
Программа управления поддерживает универсальный стандарт шаблонов формата ELECTRE, что обеспечивает возможность использования пользовательских шаблонов измерений, созданных, как вручную, так и в специализированных секвенсерах шаблонов (ERTLab, ZondResXD).
07 Проверка качества заземления электродов
Перед началом измерительной сессии, оператор имеет возможность провести сплошную и выборочную проверка качества заземления электродов с графическим представлением результатов. Значения заземления сохраняются вместе с данными измерительных сессий.
08 Отключение неиспользуемых электродов
Выборочное отключение неиспользуемых электродов.
09 Техника сплошного профилирования
Техника сплошного профилирования с переносом первого сегмента электродного кабеля предыдущей расстановки в конец следующей.
10 Режим СП
Для прошивок начиная с версии 5.0 был внедрен режим измерения собственного потенциала. Таким образом могут быть решены задачи не только измерения блуждающих токов, но и определения вектора их направления.

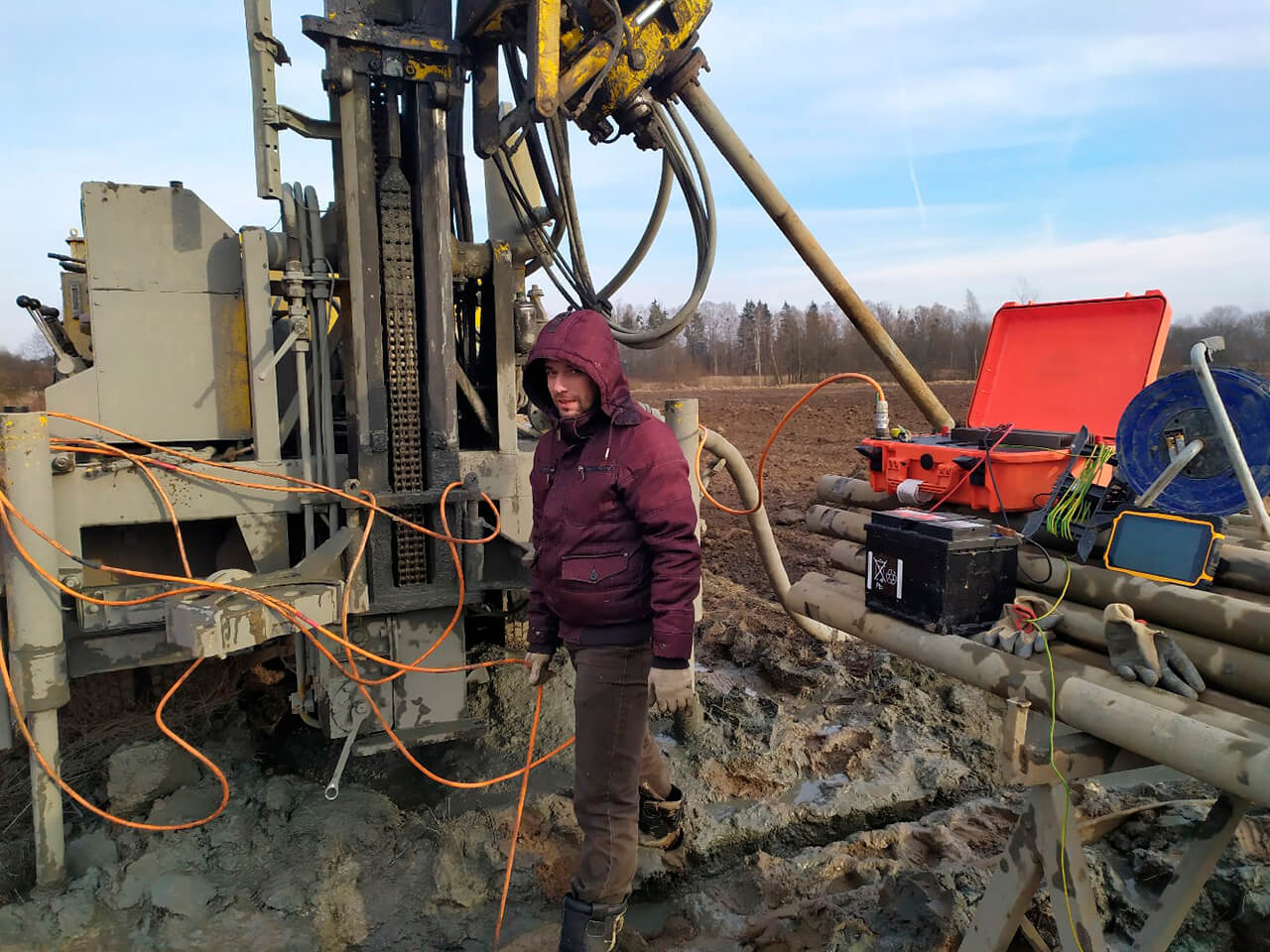

11 Режим ГИС
Для проведения измерений в скважинах с целью выбора оптимального уровня установки фильтровой колонны на воду реализован режим геофизических исследований скважин. Режим позволяет при помощи специального кабель-зонда быстро собрать данные для построения кривой каротажа сопротивлений, а также ВП и их последующей автоматической обработки.
12 Режим ВЭЗ
Аппаратура имеет возможность проводить измерения в режиме ВЭЗ, с последующей визуализацией кривой зондирования.
13 Запись отсчётов
Запись всех отсчётов выходных и входных сигналов с возможностью последующей визуализации, анализа и обработки.
14 Автоматическая обработка сигналов
Для оперативного контроля данных реализован функционал автоматической фильтрации входных сигналов, учитывая настраиваемые п критерии также оценка качества данных.
15 Регулируемое энергопотребление
Регулируемое энергопотребление для сохранения заряда аккумулятора.
16 Автоматическая диагностика
Автоматическая диагностика обрывов цепи, коротких замыканий и проблем с питанием.
17 Визуализация сигналов
Визуализация выходных и входных сигналов во время работы.
18 Инструменты для тестирования
В программе управления имеются инструменты для тестирования настроек измерения в полевых условиях.
19 Редактирование настроек
В случае необходимости - имеется возможность редактирования настроек измерения без перерыва в работе.
20 Возобновление сеансов
Возобновление прерванных сеансов измерения.
21 Оперативная передача данных на ПК
Измеренные данные хранятся на внешнем устройстве и могут быть практически мгновенно перенесены на ПК для последующей обработки.
22 Совместимость с ПО
Измеренные данные можно экспортировать в формат популярных программ решения обратной задачи - Res2DInv, Res3DInv, ERTLab, ZondRes2D, ZondRes3D, X2IPI.
23 Расширение функционала
Программное обеспечение для управления аппаратурой постоянно развивается и дополняется новым функционалом, расширяя возможности применения комплекса для решения новых задач.
24 Обновление ПО оборудования
Обновление программного обеспечения аппаратуры с управляющего устройства за несколько секунд.
25 Рус/ Eng язык интерфейса
Русский и английский варианты графического пользовательского интерфейса.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Электроды | 2 x 24 + 2 удалённых |
| Внешнее питание | 12 В |
| Резервное питание | 12 В, 2.3 А*ч |
| Интерфейс | Wi-Fi, Ethernet |
| Степень защиты | IP67 (транспортировка), IP54 (эксплуатация) |
| Рабочая температура | -20 … +50 °C |
| Влажность окружающей среды | не более 90% |
| Габариты | 464 x 366 x 176 мм |
| Масса | 12 кг |
| Количество каналов | 12 |
| Входное сопротивление | 10 МОм |
| Количество отсчётов | 1 … 500 |
| Частота дискретизации | 50, 60 Гц |
| Разрядность АЦП | 24 бит |
| Входное напряжение | -20 … 20 В |
| Разрешение | 1 мкВ |
| Подавление помех промышленных частот | не менее 90 дБ |
| Защита от перенапряжения | до 1 кВ |
| Тип | источник напряжения |
| Выходное напряжение | 1 … 500 В |
| Выходной ток | до 2 А |
| Выходная мощность | до 220 Вт |
| Форма выходных импульсов | прямоугольные переменной полярности |
| Длительность выходных импульсов | до 10 с |
| Длительность пауз между выходными импульсами | от 20 мс |
| Защита от короткого замыкания на выходе | есть |
| Защита от неправильной полярности на входе | есть |
| Диапазон напряжений питания | 10.5 … 15 В |
| Индикация отсутствия питания | звуковая, светодиодная |
