МНОГОЭЛЕКТРОДНАЯ ЭЛЕКТРОРАЗВЕДОЧНАЯ АППАРАТУРА «СКАЛА 64K15E» (SibER 64K15E)

- 15 Измерительных каналов
- 64+ Электрода
- 220 Вт Мощность внутреннего источника
- 1260 м Максимальный разнос AB/MN


ОПИСАНИЕ

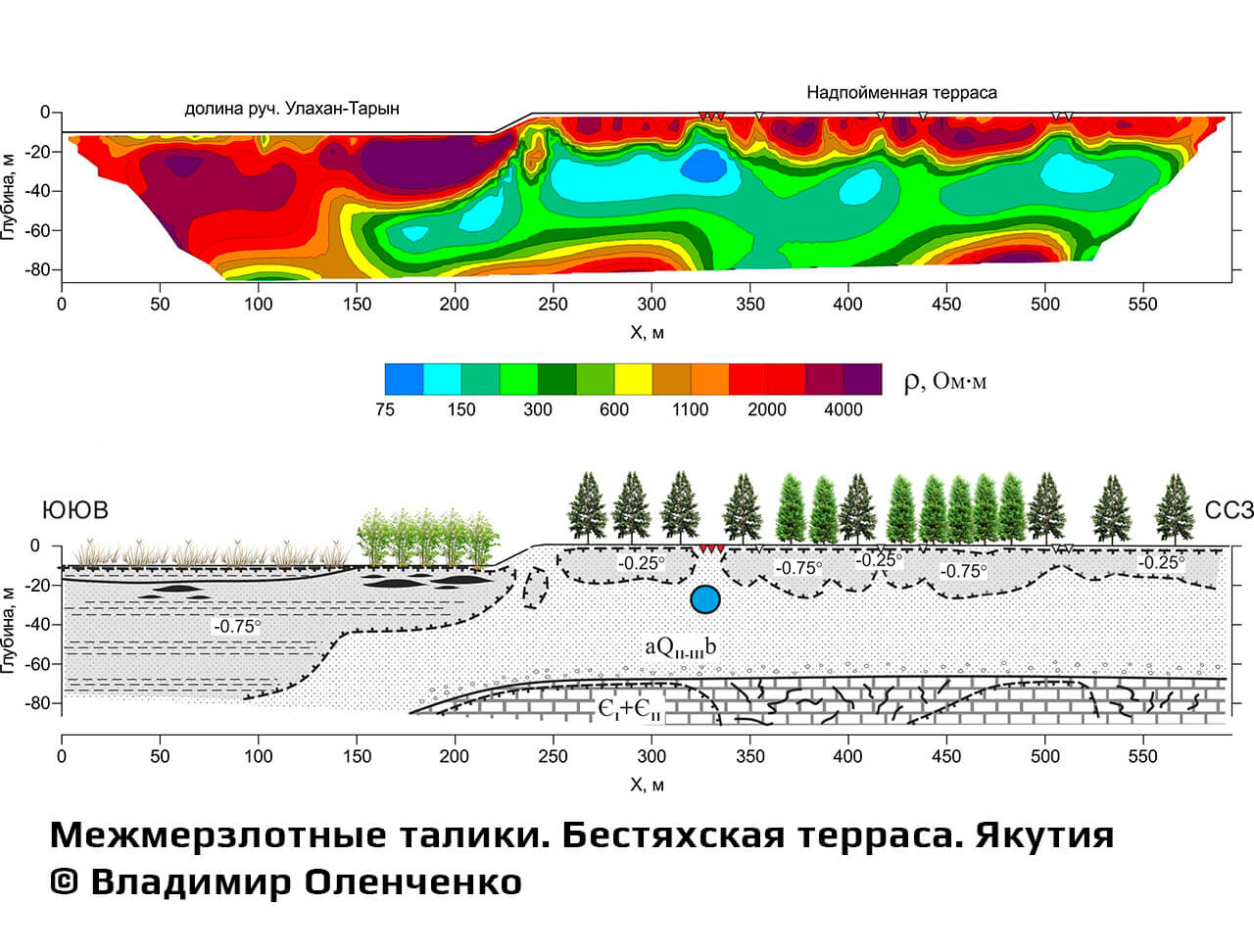

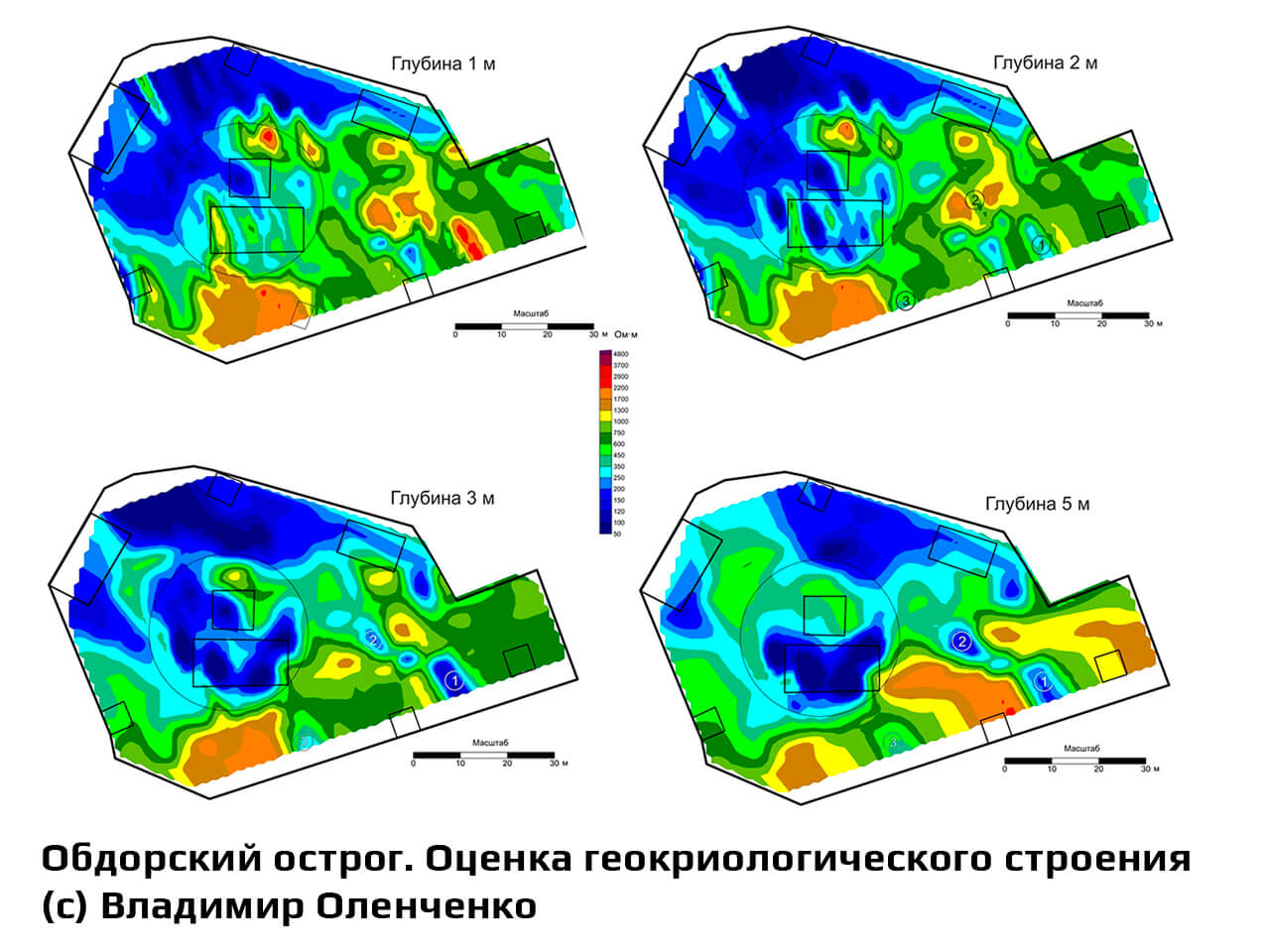

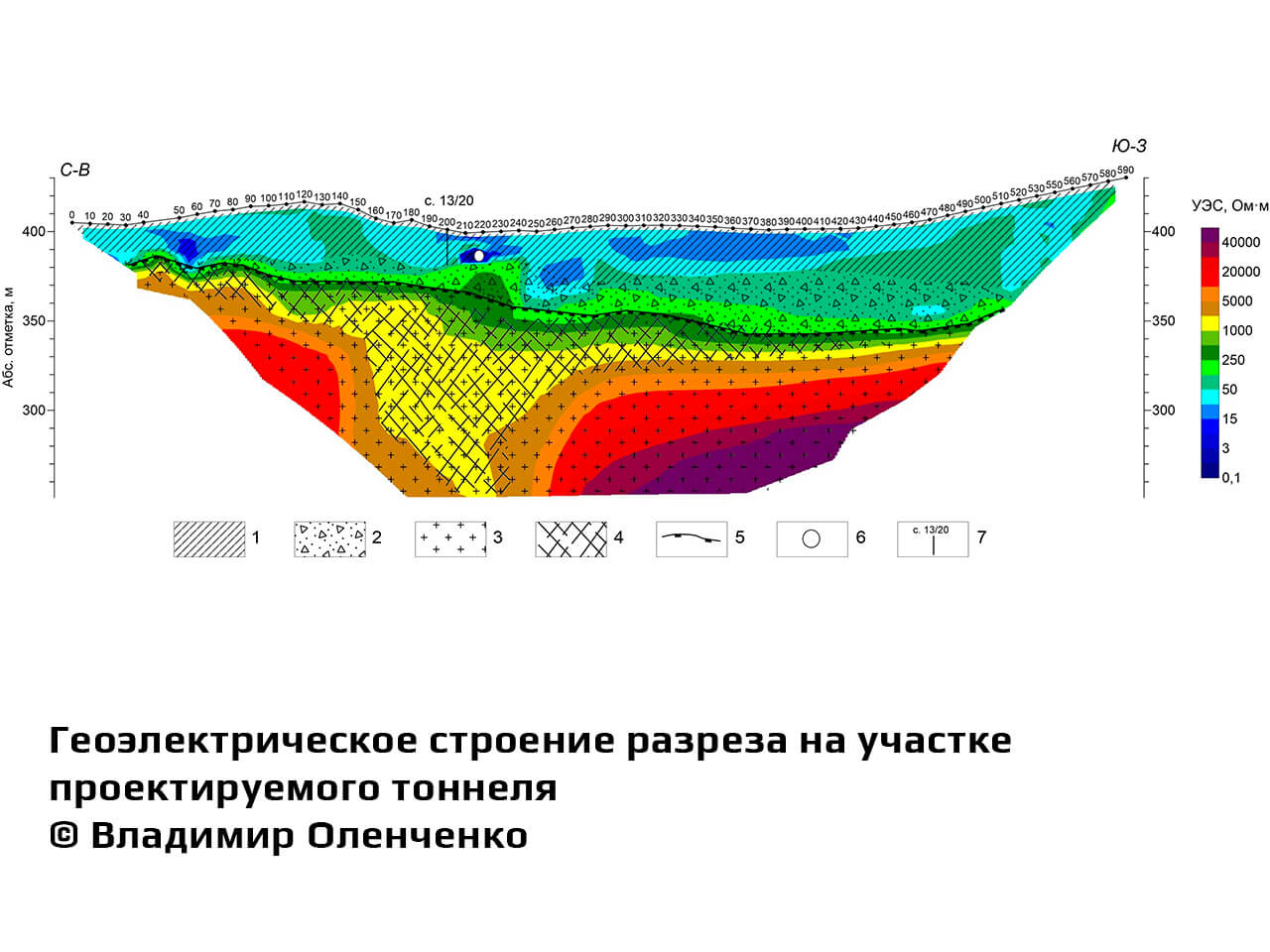

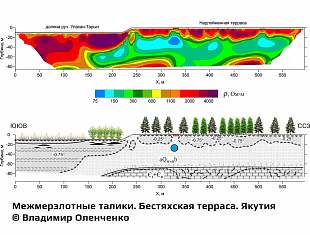

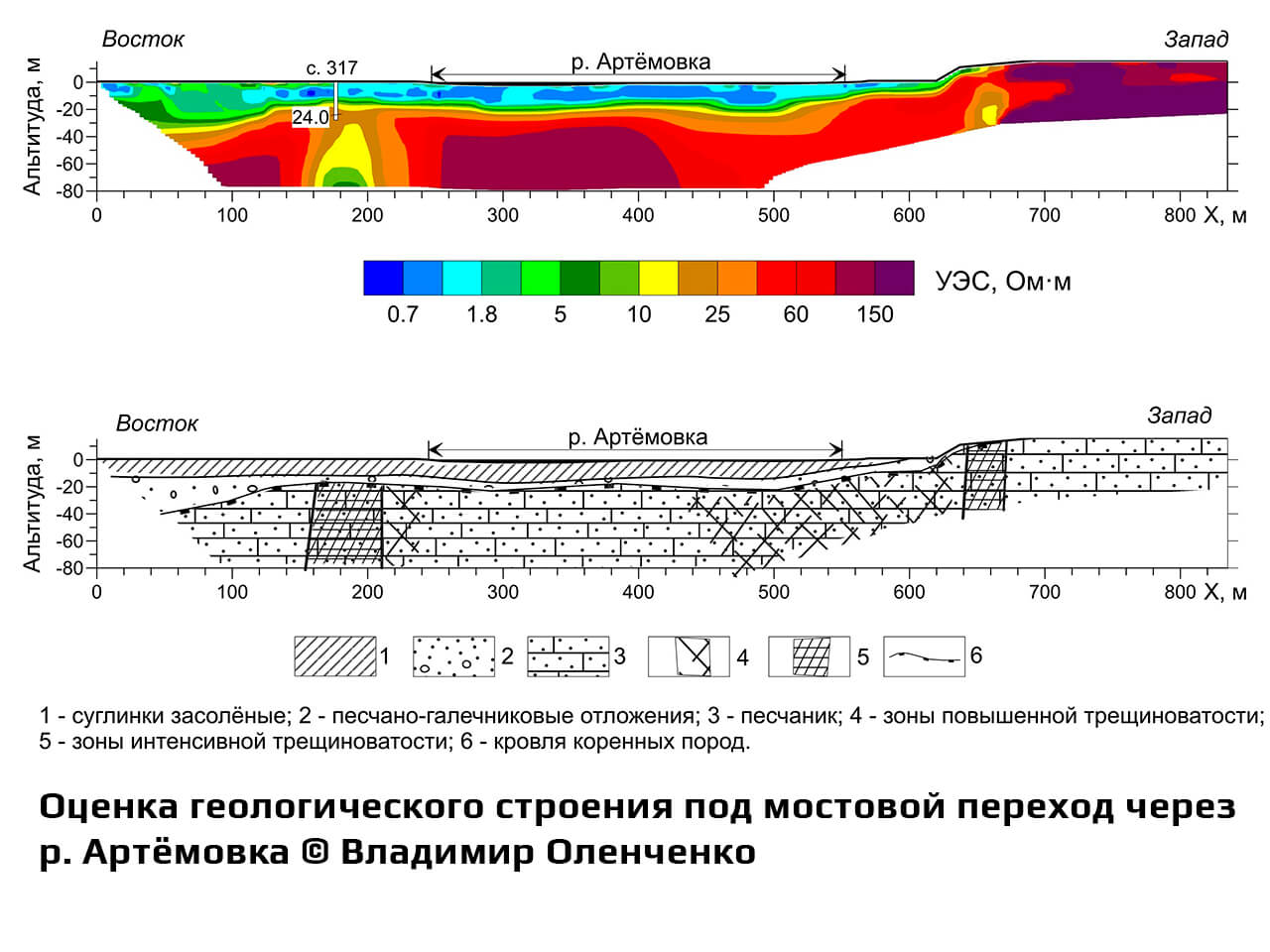

Специализированный аппаратно-программный комплекс разработан для проведения геофизических исследований методом сопротивлений и вызванной поляризации в модификациях электрической томографии и вертикального электрического зондирования, широко применяется при решении инженерно-геологических задач.

Простой интуитивно-понятный интерфейс программы управления Xeris позволяет реализовывать весь потенциал комплекса – создание шаблонов измерений в режиме электротомографии; проводить каротажные измерения; контролировать процесс измерения в реальном времени по WiFi/Ethernet; проводить визуализацию и фильтрацию данных; диагностировать работоспособность внутренних узлов аппаратуры.

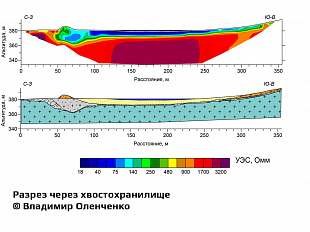

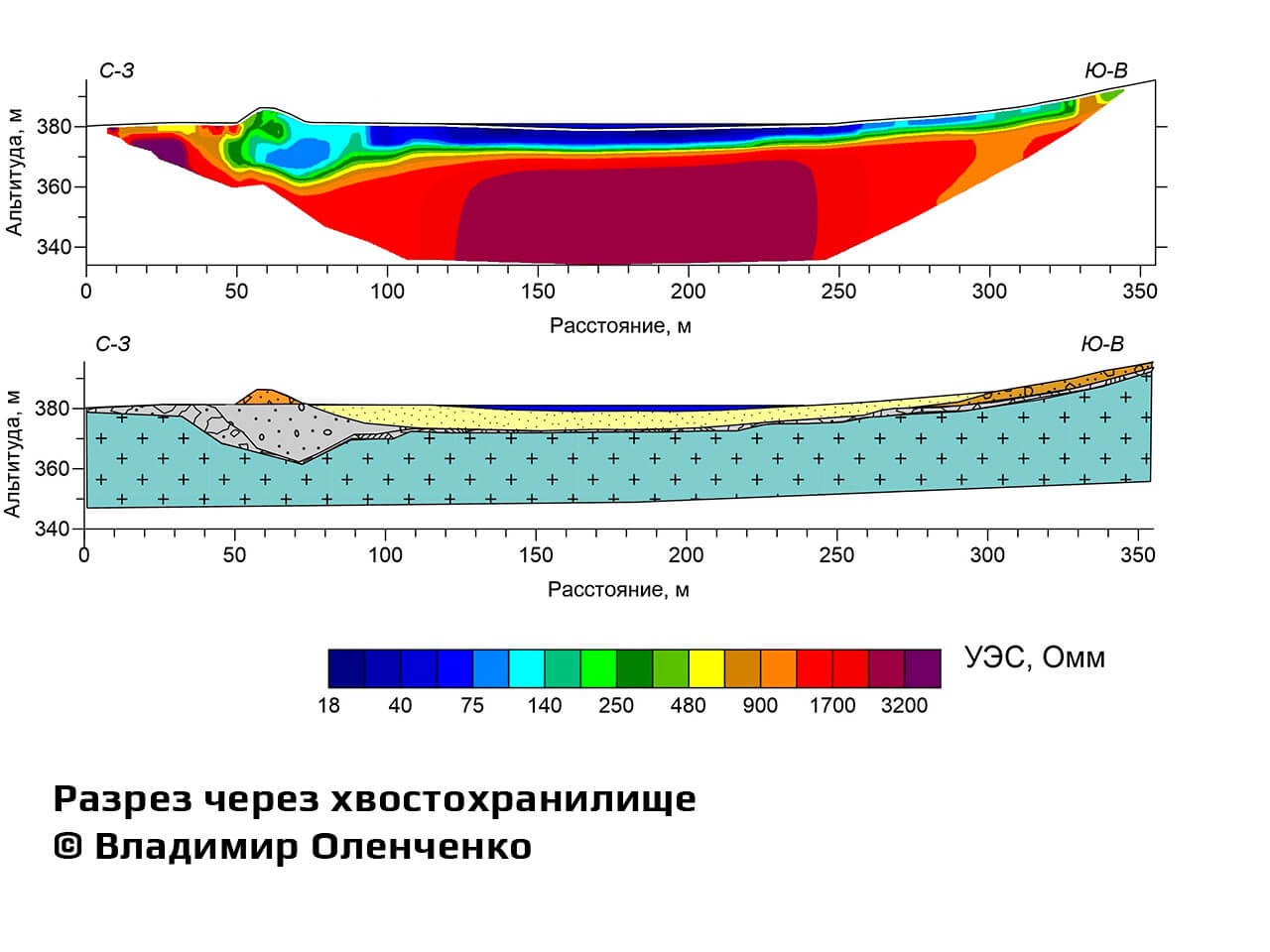

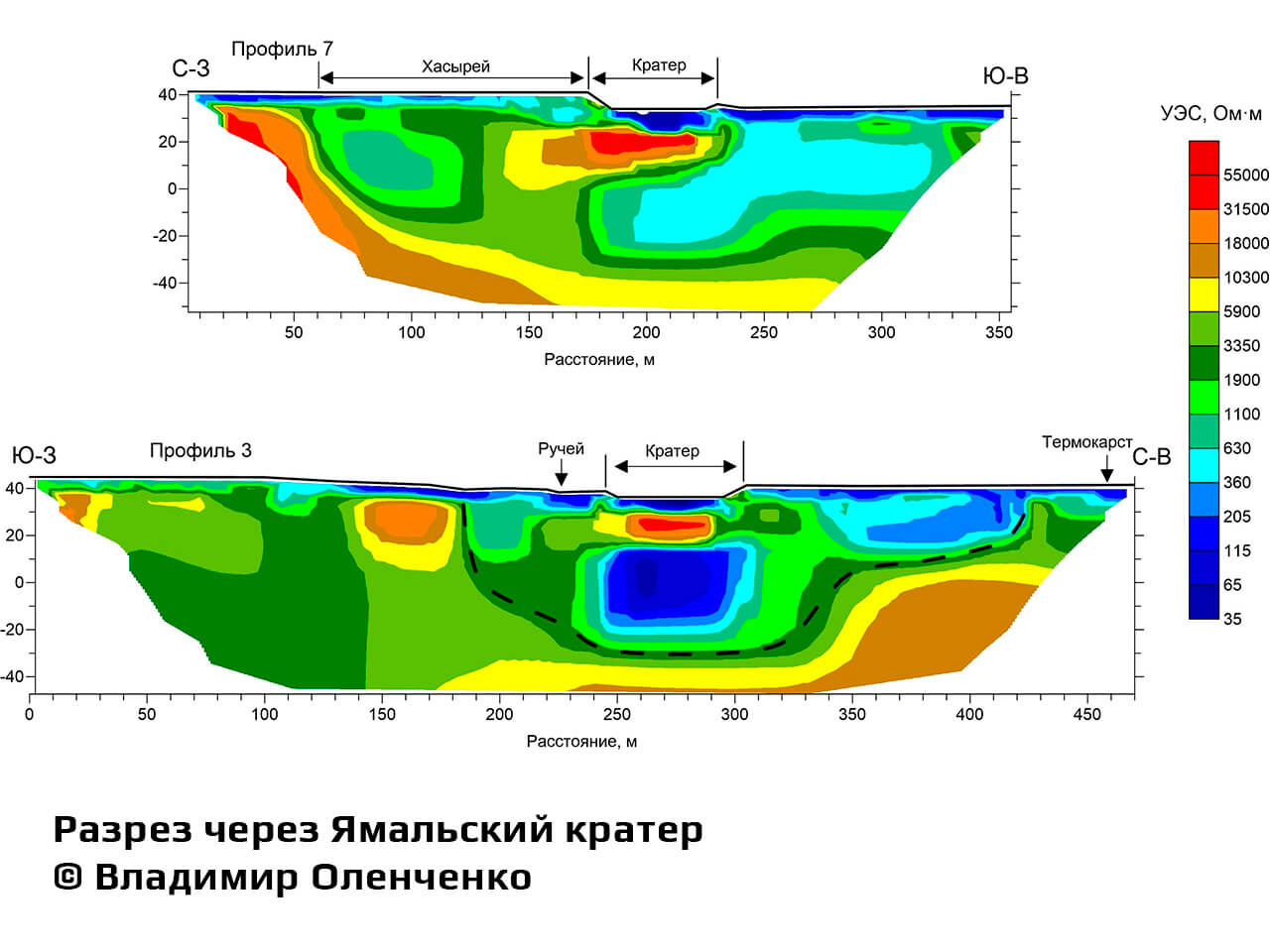

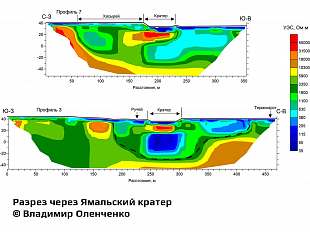

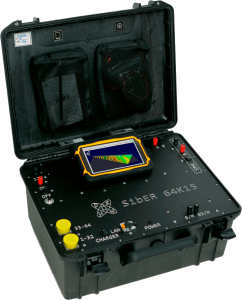

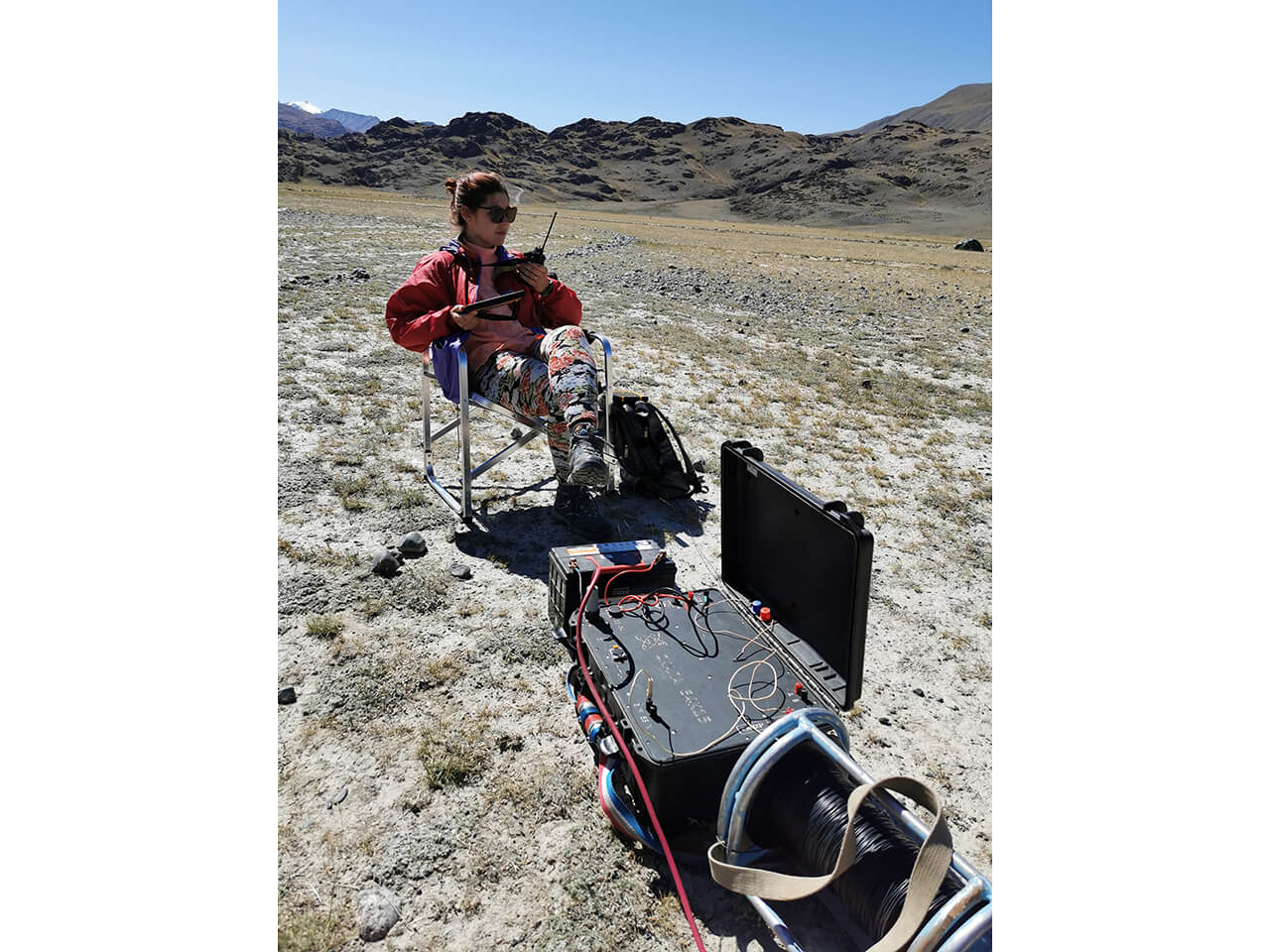

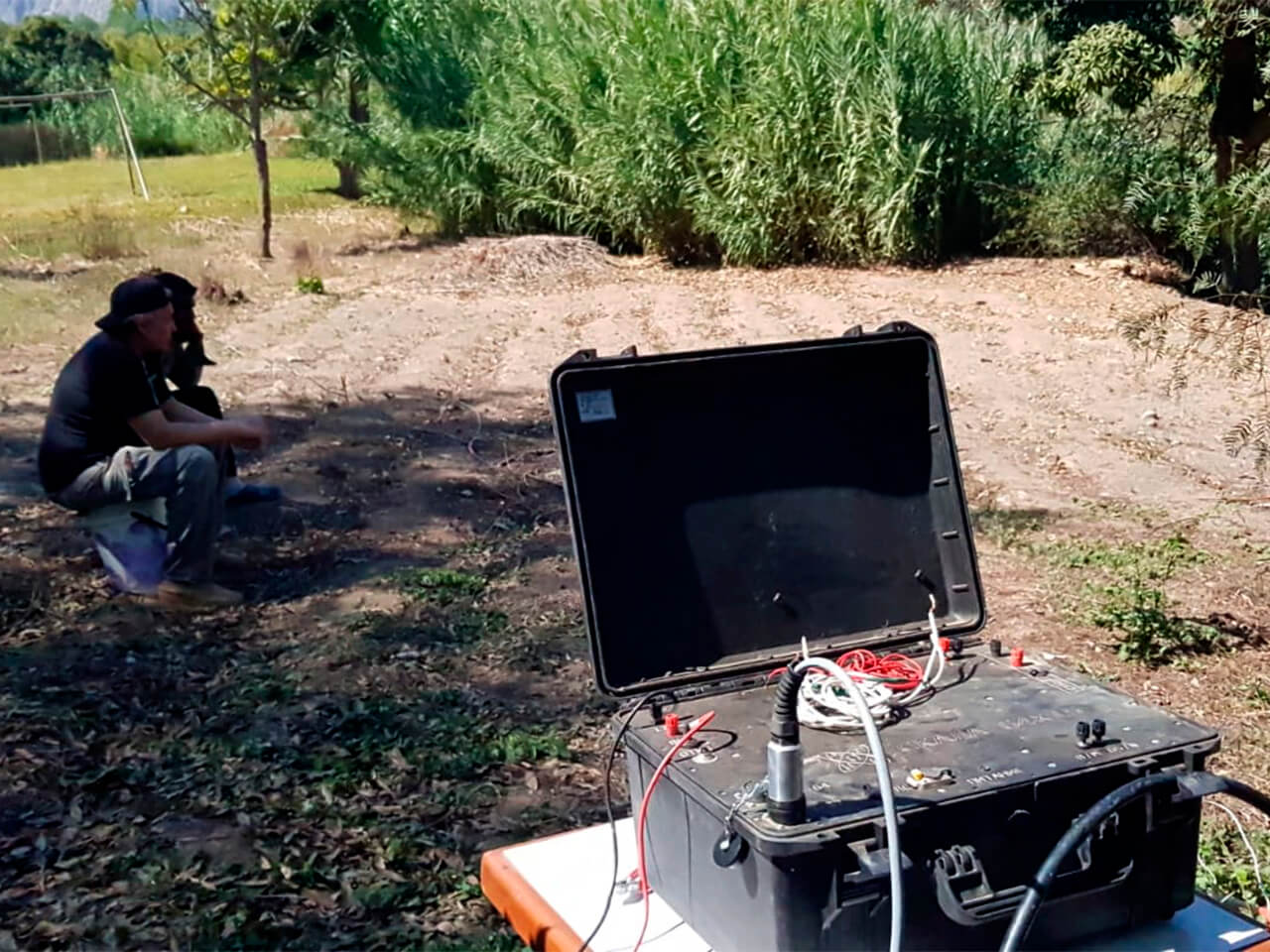

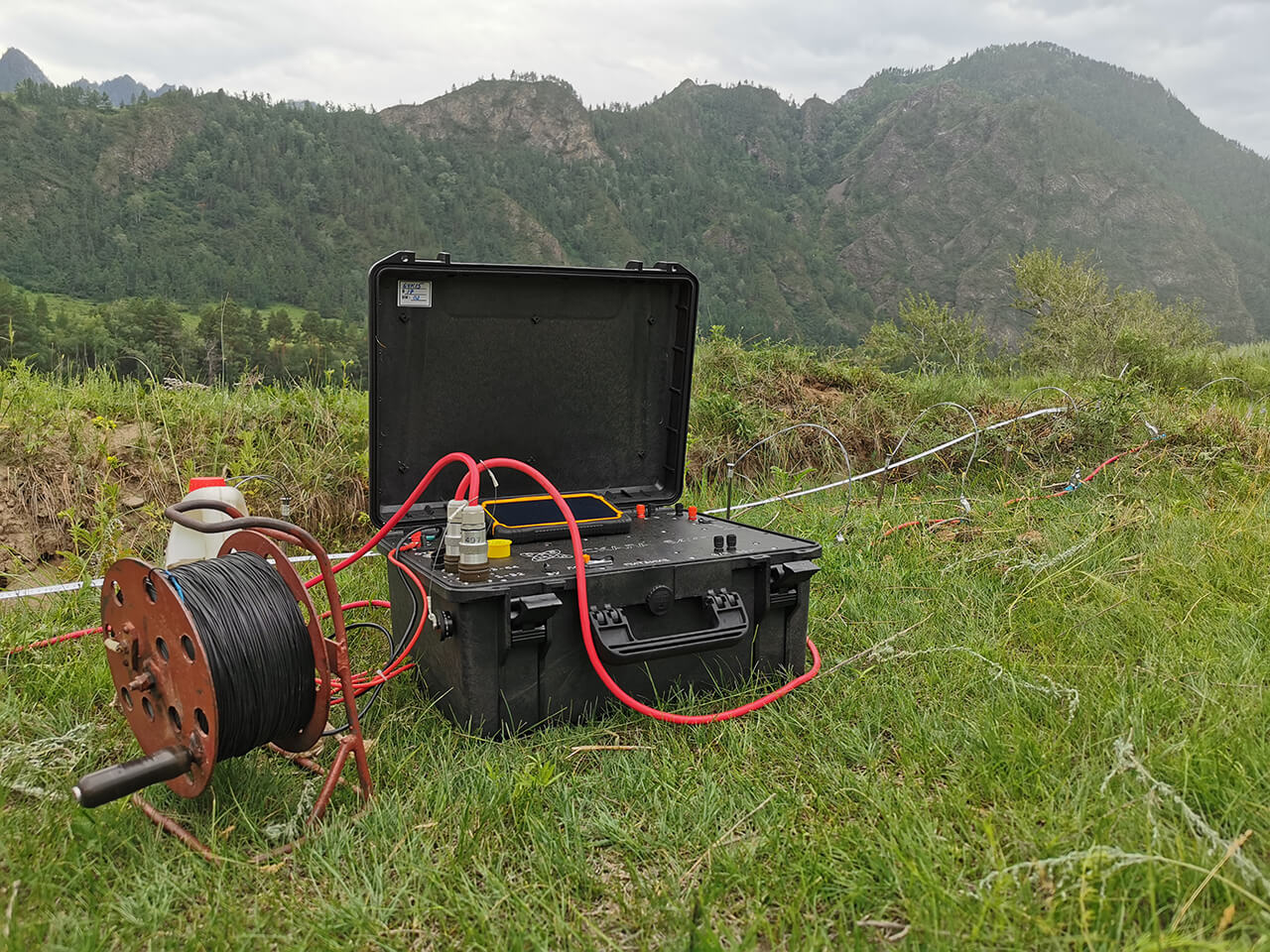

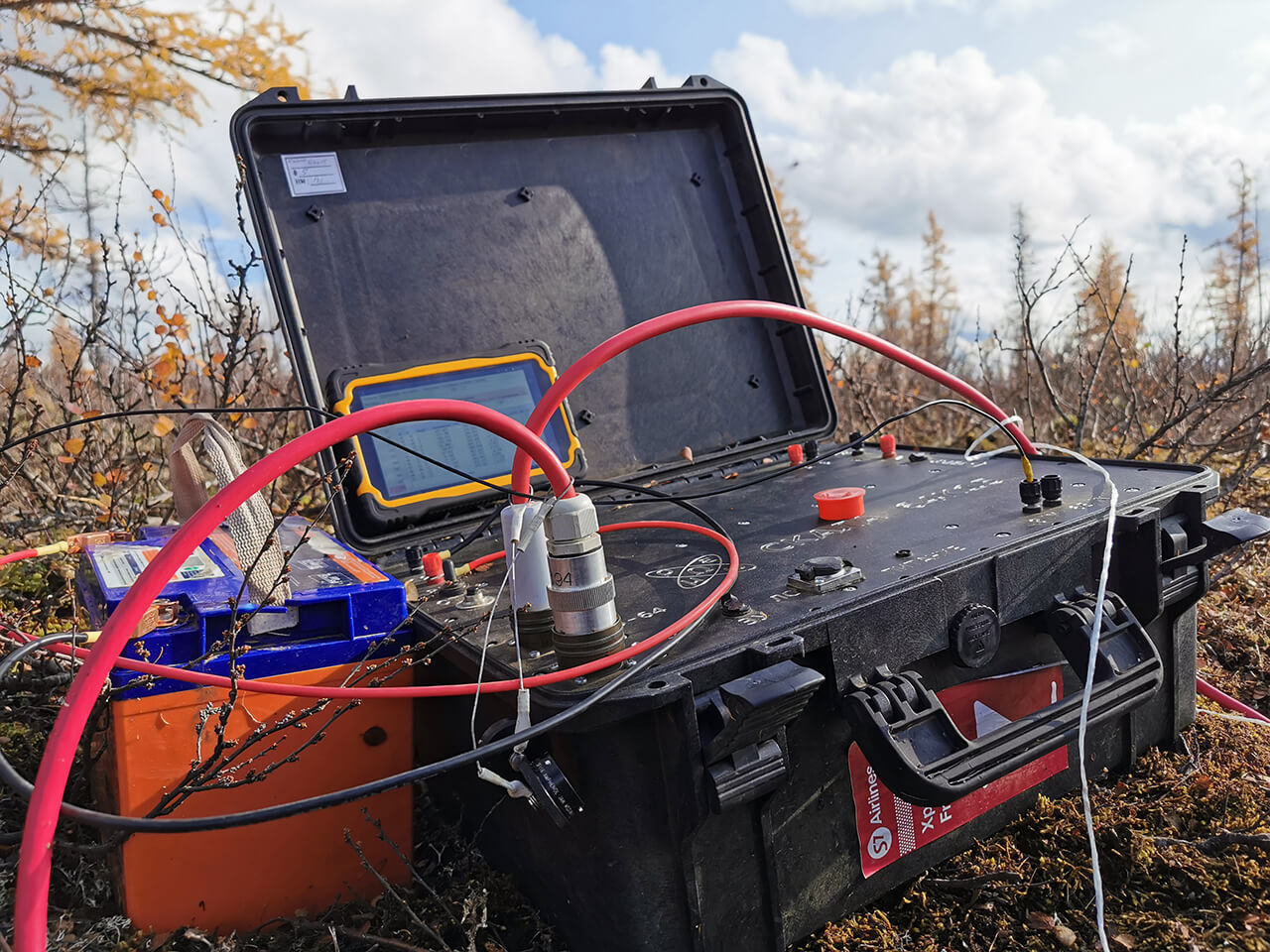

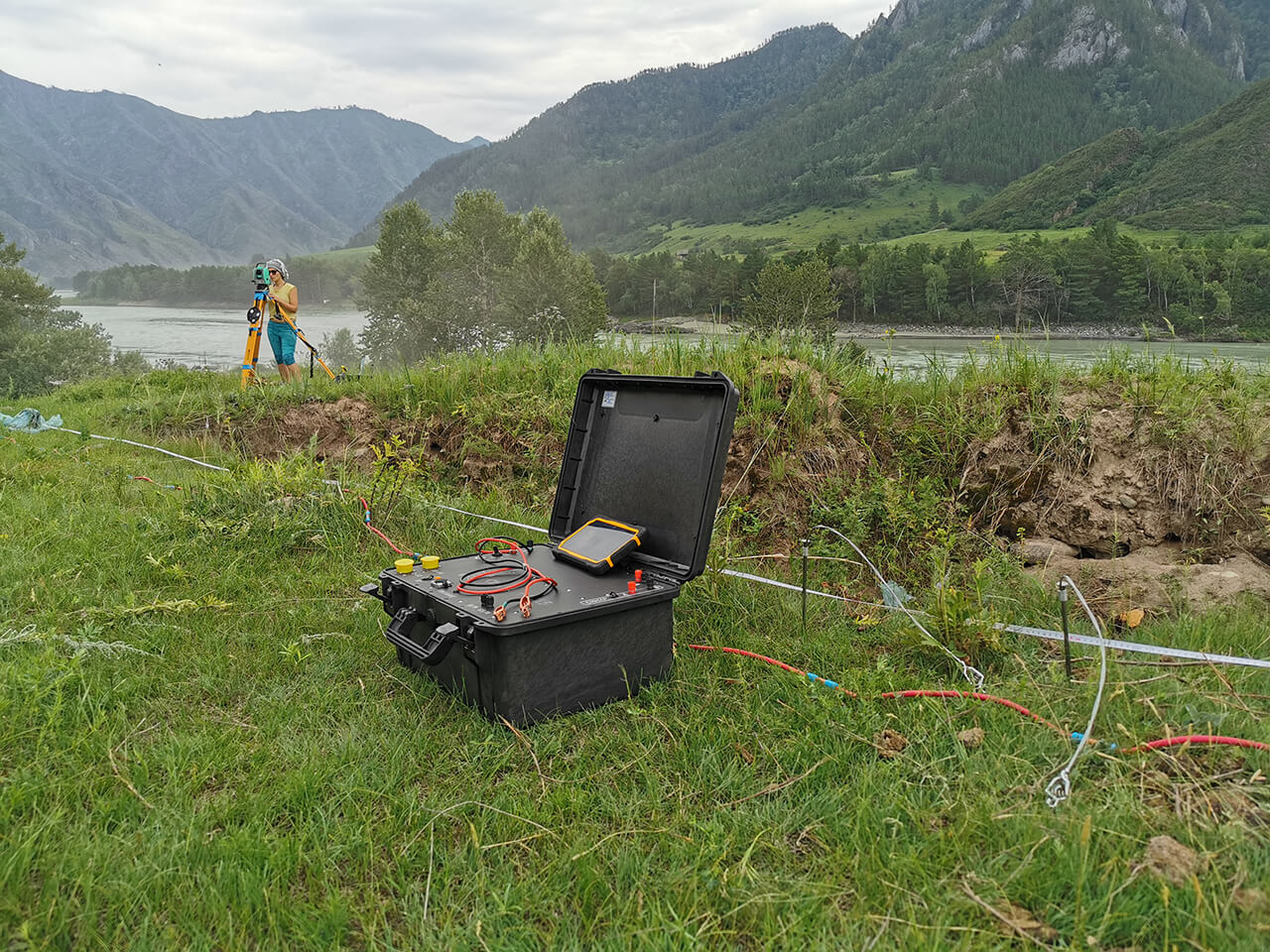

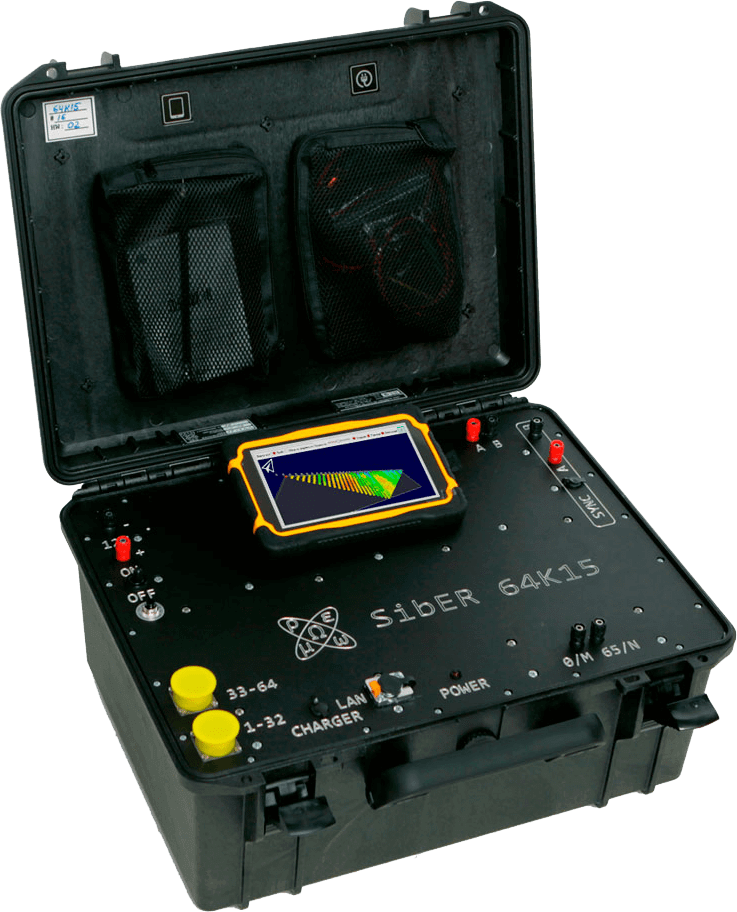

Аппаратная часть измерительного комплекса размещена в защищенном транспортировочном кейсе и представляет собой моноблок, включающий источник тока, коммутатор на 64 электрода, и 15-ти канальный измеритель. Имеется возможность синхронизации с внешними источниками тока на 1Квт+ (ВП-1000М).

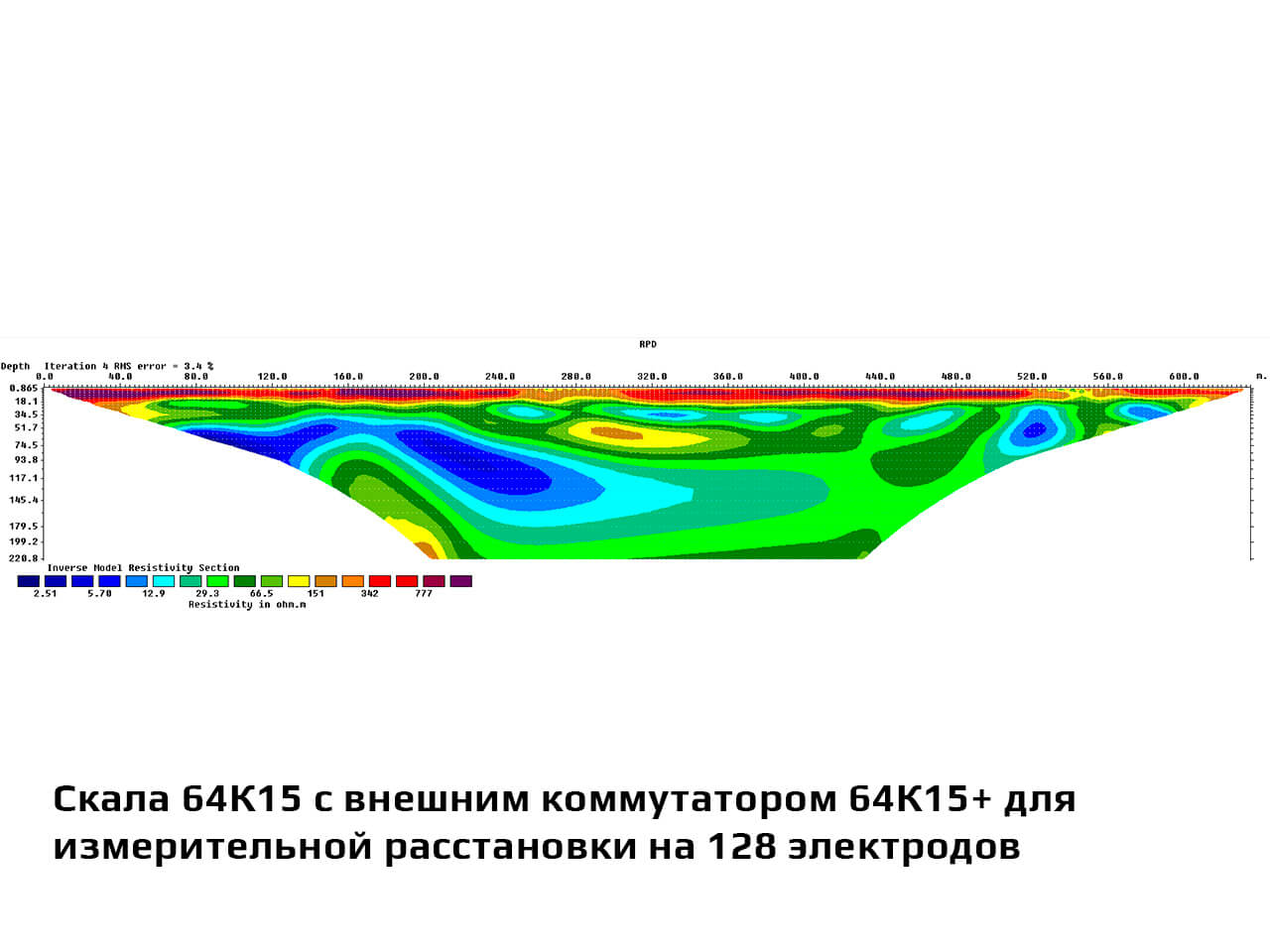

Новая модель аппаратуры позволяет подключать внешние активные коммутаторы Скала 64К15+, таким образом наращивать кол-во электродов, обеспечивая возможность увеличивать разрешающую способность и глубинность расстановок. Каскадное увеличение кол-ва электродов значительно расширяет сферу применения комплекса, например при решении задач детального мониторинга изменения геологической обстановки с целью обеспечения безопасности на особо важных объектах.


ОСОБЕННОСТИ

01 Удаленное управление
Новая архитектура аппаратуры реализует управление прибором с помощью практически любых устройств - смартфона, планшета или компьютера на базе ОС Android, Windows или Linux посредством Wi-Fi или Ethernet соединений при помощи унифицированного ПО Xeris.

02 Встроенный коммутатор на 64 электрода
64 электрода, 15 измерительных каналов и мощный источник на 220 Вт в едином корпусе при массе 17 кг.

03 Подключение внешних коммутаторов
Обновленная модель аппаратуры позволяет подключать внешние коммутаторы Скала 64К15+, таким образом каскадно наращивать кол-во электродов, обеспечивая возможность увеличивать разрешающую способность и глубинность расстановок.

04 Внешний источник
Для обеспечения максимальной глубинности имеется возможность подключения внешних источников мощностью 1000+ Вт, например ВП-1000М.

05 Продвинутая самодиагностика
Новая архитектура аппаратурного комплекса позволяет использовать удобные инструменты для диагностики работоспособности внутренних узлов аппаратуры, а также контролировать исправность геофизических кабелей.

06 Сверхбыстрая готовность к работе
Обновленная прошивка и программа управления обеспечивают готовность аппаратуры после включения в течение 7 секунд.

07 Стандартные измерительные установки
Поддержка измерительных установок типа Шлюмберже, дипольной, трёхэлектродной (прямой и обратной), двухэлектродной и других.

08 Составные шаблоны измерений
В программе управления Xeris реализована возможность создания составных шаблонов измерений с набором различных типов измерительных установок, последующий сбор данных в едином рабочем цикле с возможностью раздельной обработки.

09 Пользовательские шаблоны измерений
Программа управления поддерживает универсальный стандарт шаблонов формата ELECTRE, что обеспечивает возможность использования пользовательских шаблонов измерений, созданных, как вручную, так и в специализированных секвенсерах шаблонов (ERTLab, ZondResXD).

10 Проверка качества заземления электродов
Перед началом измерительной сессии, оператор имеет возможность провести сплошную и выборочную проверка качества заземления электродов с графическим представлением результатов. Значения заземления сохраняются вместе с данными измерительных сессий.

11 Техника сплошного профилирования
Техника сплошного профилирования с переносом первого сегмента электродного кабеля предыдущей расстановки в конец следующей.

12 Режим СП
Для прошивок начиная с версии 5.0 был внедрен режим измерения собственного потенциала. Таким образом могут быть решены задачи не только измерения блуждающих токов, но и определения вектора их направления.

13 Режим ГИС
Для проведения измерений в скважинах с целью выбора оптимального уровня установки фильтровой колонны на воду реализован режим геофизических исследований скважин. Режим позволяет при помощи специального кабель-зонда быстро собрать данные для построения кривой каротажа сопротивлений, а также ВП и их последующей автоматической обработки.

14 Режим ВЭЗ
Аппаратура имеет возможность проводить измерения в режиме ВЭЗ, с последующей визуализацией кривой зондирования.

15 Запись отсчётов
Запись всех отсчётов выходных и входных сигналов с возможностью последующей визуализации, анализа и обработки.

16 Автоматическая обработка сигналов
Для оперативного контроля данных реализован функционал автоматической фильтрации входных сигналов, учитывая настраиваемые п критерии также оценка качества данных.

17 Отключение неиспользуемых электродов
Выборочное отключение неиспользуемых электродов.

18 Регулируемое энергопотребление
Регулируемое энергопотребление для сохранения заряда аккумулятора.

19 Автоматическая диагностика
Автоматическая диагностика обрывов цепи, коротких замыканий и проблем с питанием.

20 Визуализация сигналов
Визуализация выходных и входных сигналов во время работы.

21 Инструменты для тестирования
В программе управления имеются инструменты для тестирования настроек измерения в полевых условиях.

22 Редактирование настроек
В случае необходимости - имеется возможность редактирования настроек измерения без перерыва в работе.

23 Возобновление сеансов
Программа управления позволяет продолжить сессию измерений в случаях прерванных сеансов измерения.

24 Оперативная передача данных на ПК
Измеренные данные хранятся на внешнем устройстве и могут быть практически мгновенно перенесены на ПК для последующей обработки.

25 Совместимость с ПО
Измеренные данные можно экспортировать в формат популярных программ решения обратной задачи - Res2DInv, Res3DInv, ERTLab, ZondRes2D, ZondRes3D, X2IPI.

26 Расширение функционала
Программное обеспечение для управления аппаратурой постоянно развивается и дополняется новым функционалом, расширяя возможности применения комплекса для решения новых задач.

27 Рус/ Eng язык интерфейса
Русский и английский варианты графического пользовательского интерфейса.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Общие

Электроды 2 x 32 + 2 удалённых
Внешнее питание 12 В
Резервное питание 12 В, 2.3 А*ч
Интерфейс Wi-Fi, Ethernet
Степень защиты IP67 (транспортировка), IP54 (эксплуатация)
Рабочая температура -20 … +50 °C
Влажность окружающей среды не более 90%
Габариты 502 x 415 x 246 мм
Масса 17 кг


Внешний источник

ВП-1000М


Многоканальный измеритель

Количество каналов 15
Входное сопротивление 10 МОм
Количество отсчётов 1 … 500
Частота дискретизации 50, 60 Гц
Разрядность АЦП 24 бит
Диапазон входного напряжения ±20 В
Разрешение 1 мкВ
Подавление помех промышленных частот 90 дБ
Защита от перенапряжения до 1 кВ


Внутренний источник

Тип источник напряжения
Выходное напряжение 1 … 500 В
Выходной ток до 2 А
Выходная мощность до 220 Вт
Длительность выходных импульсов до 10 с
Длительность пауз между выходными импульсами от 20 мс
Защита от короткого замыкания на выходе есть


Модуль питания

Защита от неправильной полярности на входе есть
Диапазон напряжений питания 10.5 … 15 В
Индикация отсутствия питания звуковая, светодиодная
