Zond-12e 500А МГц + БПЛА (Дрон)

Проект «Радарные и Сейсмические Системы» собрал в своей команде лучших представителей современной георадиолокации и сейсмометрии. Опытные специалисты оказывают полноценный спектр сервисных геолого-геофизических, инженерных, консалтинговых и образовательных услуг.

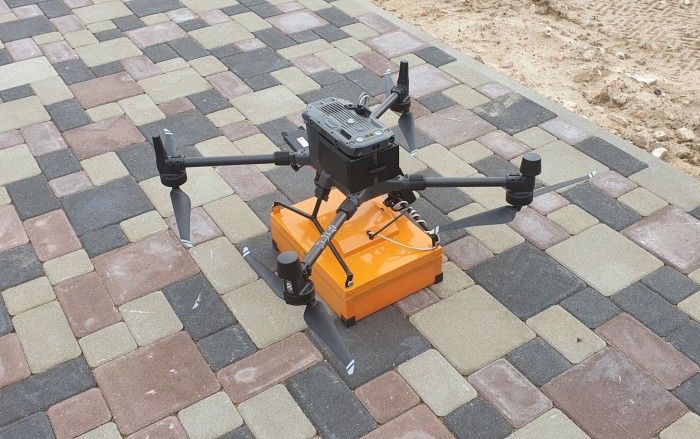

Комплект Георадар Zond-12e 500A с БПЛА (беспилотным летательным аппаратом), так и для классических обследований с поверхности.

Основные технические характеристики

Тип антенны / GPR

2-канальный георадар с экранированными антеннами

Полоса частот

100-900 MHz (эквивалент двух отдельных антенн с центральными частотами 250/500 MHz)

Частота выборок (sample rate)

40 выборок/секунда

Частота сканирования

1-40 трасс/секунда на канал при 512 выборок на трассу

Разрядность данных

16 бит

Временной диапазон

От 0 до 2000 ns. Типичные значения 0-500 ns

Глубина зондирования

цифровая функция усиления в диапазоне 0-84 дБ

0 - 10 m в зависимости от свойств среды

цифровой фильтр в реальном времени

Формат данных

Standard Geophysical SEGY Data Format (.sgy) с геокодированными трассами

Каналы данных

1 или 2 с индивидуальными настройками для глубины, фильтрации и усиления

Вертикальные фильтры

Отключено или цифровой

Горизонтальные фильтры

Накопление (stacking), удаление звона

Функция усиления

Линейная функция 1-10 точек

Уровни усиления

От 0 до +84 dB

Хранение данных

Данные записываются в исходном виде с сохранением использованной функции усиления

Размер файла данных

Ограничен только свободным пространством на SD карте (при использовании в составе интегрированной системы с БПЛА) или диске компьютера (при наземных обследованиях)

Условия эксплуатации

Температура

-20°C … 60°C

Влажность

96% без выпадения конденсата

Уровень защиты

IP68 в защитном ящике (используется для транспортировки и для наземных обследований)
IP52 в варианте для использования на БЛА

Механические характеристики

Размер (Д x Ш x В)

41 x 31 x 18 см (в варианте для использования на БЛА)
52 x 41 x 21 см (габариты транспортного ящика)

Вес

3.3 кг (в варианте для использования на БЛА с комплектом крепежа для БПЛА
8.2 кг (в защитном ящике + ручка для буксировки)

Батарея

Вариант для БЛА

Для питания георадара используется основная батарея БПЛА через стандартный разъем питания полезных нагрузок

Вариант для наземного использования

Аккумуляторная батарея интегрирована в защитный ящик 99 Вт/ч Li-Ion

Время работы в варианте для наземного использования

До 12 часов

Комплектация

  • Георадар Zond-12e 500A
  • БПЛА (Дрон)
  • Программное обеспечение Prism 2 Data Acquisition/Processing software
  • Защитный/транспортный ящик NANUK
  • Аккумуляторная батарея 99 W/h Li-Ion, интегрированная в защитный ящик (используется только для наземных обследований)
  • Роутер Wi-Fi, интегрированный в защитный ящик (используется только для наземных обследований)
  • Зарядное устройство Mascot

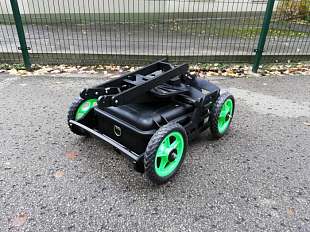

  • Раздвижная буксировочная ручка для наземных обследований

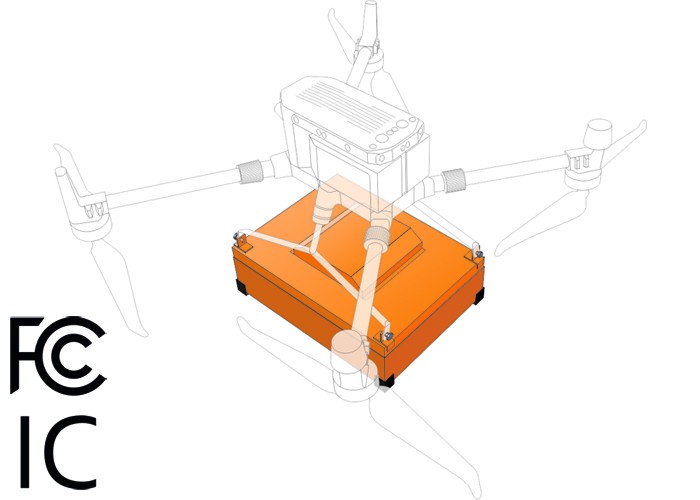

  • Комплект крепежа для БЛА DJI M600/M600 Pro
  • Тканевый чехол для георадара
